描述

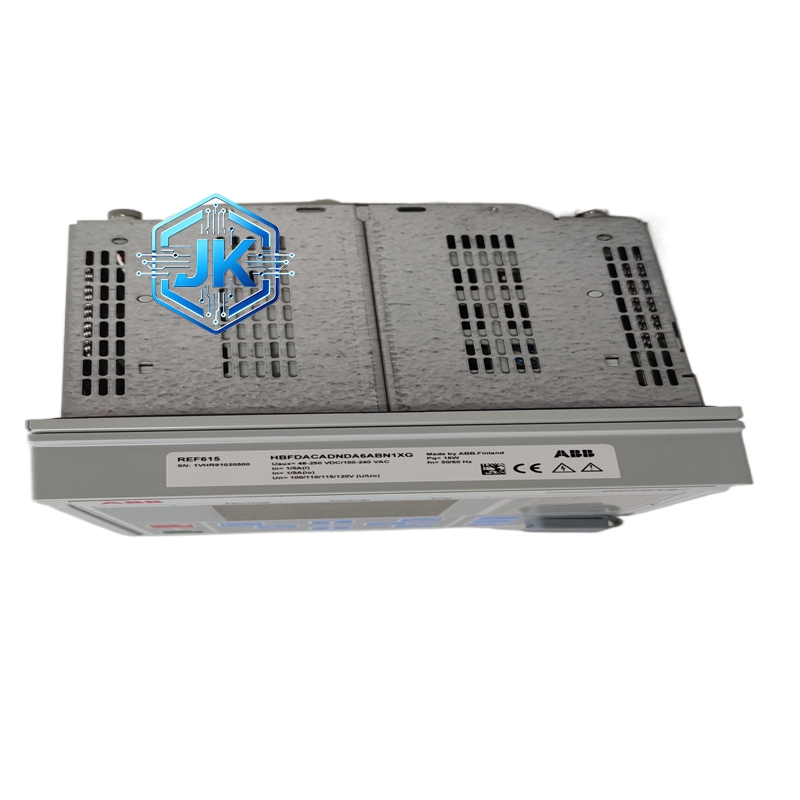

ABB REF615A_E HAFAABAAABE1BCA1XE 发电机保护控制装置
技术规格：
- 额定电流： 1 A或5 A（可选）
- 额定电压： 110 V（线电压）
- 测量精度： 电流0.05级，电压0.1级（全系列最高精度）
- 差动保护： 发电机纵差保护（比率制动差动）、定子接地保护、转子接地保护
- 失磁保护： 阻抗圆加异步边界复合判据
- 逆功率保护： 方向判别加延时
- 失步保护： 阻抗轨迹检测
- 过电压保护： 过电压、欠电压
- 过负荷保护： 定时限过负荷、反时限过负荷
- 自动重合闸： 不适用（发电机保护无重合闸）
- 通信接口： 2个以太网端口（10/100 Mbps）+ 1个光纤接口（GOOSE/SV）+ 2个RS485串口
- 通信协议： IEC 61850（MMS、GOOSE、SV）+ IEC 60870-5-103/104
- 二进制输入： 20路（可编程）
- 二进制输出： 8路（可编程）
- 工作电压： 110 V DC/AC或220 V DC/AC（宽范围）
- 功耗： 小于25 W（典型值）
- 防护等级： IP54（前面板）
- 安装方式： 盘面安装或DIN导轨安装
功能特点：
- 发电机纵差保护采用分相差动，可检测定子绕组的匝间短路
- 失磁保护采用阻抗圆加异步边界复合判据，动作可靠不误动
- 逆功率保护和失步保护支持多种阻抗特性
- 定子接地保护采用基波零序电压和三次谐波电压复合判据
- 转子接地保护支持一点接地和两点接地检测
- 内置故障录波，采样率高达16000 Hz
- 双以太网端口支持PRP/HSR冗余协议
- 光纤接口支持IEC 61850 GOOSE和SV
- 内置GPS/北斗对时，时间精度小于0.5微秒
- HAFAABAAABE1版本特别优化了大型水轮发电机的保护算法
- BCA1XE版本内置了ABB最新的发电机自适应保护算法
性能参数：
- 差动保护动作时间： 小于20毫秒
- 失磁保护动作时间： 小于100毫秒
- 逆功率保护动作时间： 小于50毫秒
- 失步保护动作时间： 小于200毫秒
- 故障录波采样率： 16000 Hz
- 平均无故障时间（MTBF）： 大于200000小时
材质构成：
- 外壳： 压铸铝合金加不锈钢前面板，防护等级IP54
- 前面板： 10.1英寸彩色TFT触摸屏（1024×600像素），支持多点触控
- 端子排： 航空级黄铜镀金端子，接触电阻小于1毫欧
- PCB板： 10层高TG FR-4板材（Tg190），HDI工艺，沉金表面处理
- 内部存储： 256 MB Flash + 128 MB DDR3 RAM
- 散热结构： 铜质热管加铝合金散热鳍片加强制风冷接口
结构特征：
采用大尺寸前面板设计（约350毫米×280毫米），10.1英寸彩色触摸屏提供全图形化操作界面。正面设有USB接口和SD卡插槽，便于数据导出。背面设有双以太网端口、光纤接口、双RS485串口和20路I/O端子。模块内部采用三层PCB堆叠设计，模拟量、数字量和电源电路完全隔离。
优势亮点：
- 发电机保护最高配置： REF615A_E是ABB发电机保护的最高平台
- 最高精度测量： 电流0.05级、电压0.1级，可完全替代高精度变送器
- 最全发电机保护功能： 纵差、失磁、逆功率、失步、接地等所有发电机保护功能一应俱全
- 超高录波采样率： 16000 Hz可完整记录发电机故障的暂态过程
适用行业：
- 600MW及以上大型汽轮发电机保护
- 大型水轮发电机保护（100MW及以上）
- 燃气轮机发电机保护
- 核电站汽轮发电机保护
- 大型工业驱动电机保护
型号系列：
属于ABB REF615A_E系列，HAFAABAAABE1BCA1XE为发电机保护最高配置版本。
安装要求：
- 安装在专用继电保护屏上，需有独立的接地系统
- 光纤电缆使用ABB原装跳线，弯曲半径不小于50毫米
- 双以太网端口需分别连接至不同的网络交换机，支持PRP/HSR冗余
- GPS/北斗对时天线安装在室外，电缆长度不超过100米
- 装置前后需预留至少150毫米的维护空间
- 安装环境温度-20℃至+55℃
使用注意事项：
- REF615A_E为高端产品，配置复杂，必须由ABB认证高级工程师进行整定
- 彩色触摸屏使用专用清洁布清洁，禁止使用有机溶剂
- GPS对时信号中断需立即检查，对时丢失超过5分钟需重新校准保护
- 光纤接口不使用时需盖好防尘盖
- 固件升级需在计划停电窗口期进行，升级前必须完整备份定值和配置
- 装置内部有强制风冷模块，需定期检查风扇运行状态
