描述

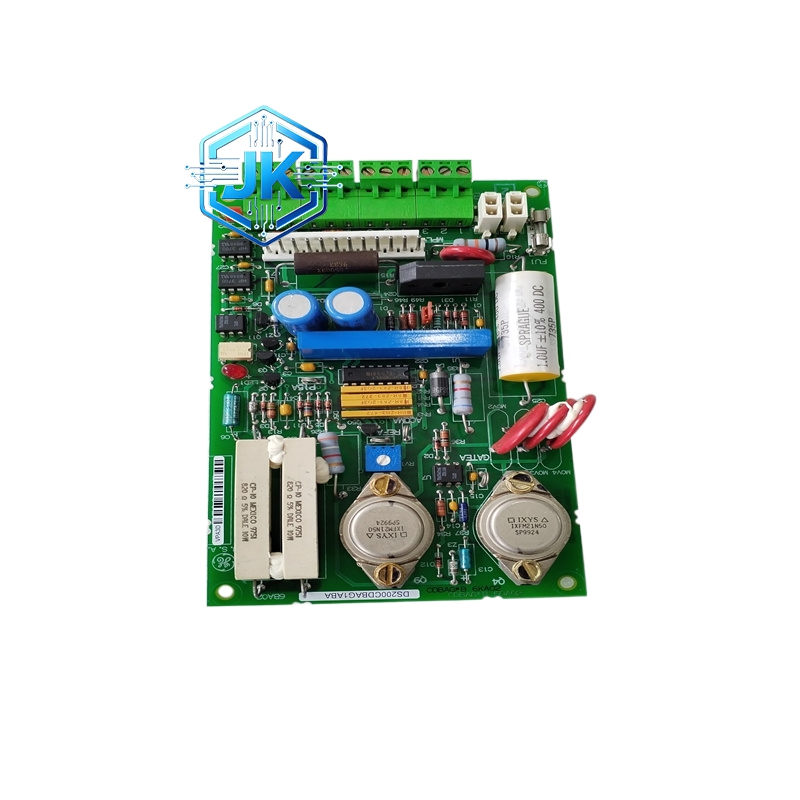

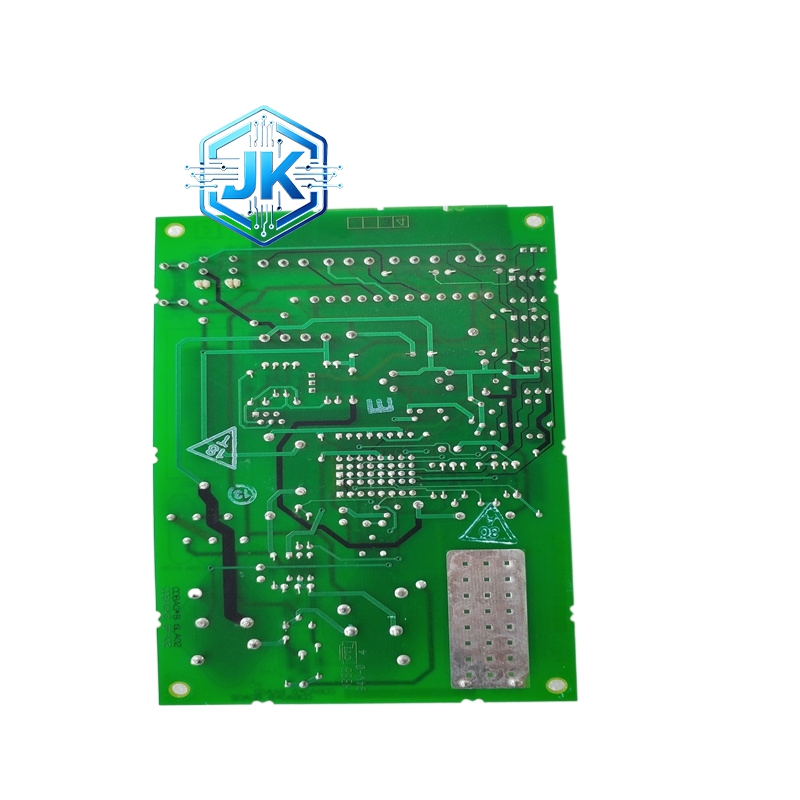

GE通用电气 DS200CDBAG1B（Mark VI 串行通讯接口模块）
技术规格：
- 通讯口数量：4路RS-232 + 2路RS-485（或8路RS-232，视配置而定）
- 波特率：300-115200bps，软件可设置
- 数据格式：8/7数据位，1/2停止位，偶/奇/无校验
- 协议支持：Modbus RTU、Modbus ASCII、GE SRTP、DNP3.0
- 隔离电压：500V DC（通讯口与逻辑侧之间）
- 供电：+5V DC，VME背板供电
- 工作温度：0°C 至 +55°C
- 安装方式：VME标准单槽
功能特点：
- 多协议支持：同一模块可同时运行不同协议，连接不同厂家设备
- 独立缓冲：每个通讯口配备独立的发送/接收FIFO缓冲区（256字节），防止数据丢失
- 自动重发：通讯超时自动重发（最多3次），提高通讯可靠性
- 诊断功能：支持通讯错误计数、超时计数、CRC错误计数
材质构成：
- 外壳：阻燃PC/PA合金，UL94 V-0
- PCB：6层工业级，三防涂覆
- 接口：DB-9（RS-232）+ 螺钉端子（RS-485），镀金触点
结构特征：
- VME单槽板卡
- 前面板：每路通讯口LED（TX/RX闪烁）+ Power/Fault LED
- 背部：VME总线连接器 + DB-9 ×4 + RS-485螺钉端子 ×2
工作原理：
主控制器通过VME总线将需要发送的数据写入模块的发送FIFO缓冲区，模块内部的UART芯片将并行数据转换为串行比特流，经RS-232/RS-485驱动芯片输出至外部设备。接收时，外部设备的串行数据经隔离电路和UART芯片转换为并行数据，存入接收FIFO，主控制器通过VME总线周期读取。RS-485支持半双工通讯，模块内部自动管理发送/接收方向切换。
应用场景：
- 连接现场智能电表（Modbus RTU）
- 连接变频器（GE SRTP协议）
- 连接PLC（Modbus ASCII）
- 连接DNP3.0协议的调度设备
安装要求：
- VME机架安装
- RS-485通讯线使用屏蔽双绞线，A/B线不可接反
- 屏蔽层单端接地（控制柜侧）
- 通讯距离RS-232不超过15米，RS-485不超过1200米
使用注意事项：
- RS-485总线末端需加120Ω终端电阻
- 多台设备挂接同一RS-485总线时，设备地址不可冲突
- 更换前必须关机断电
