描述

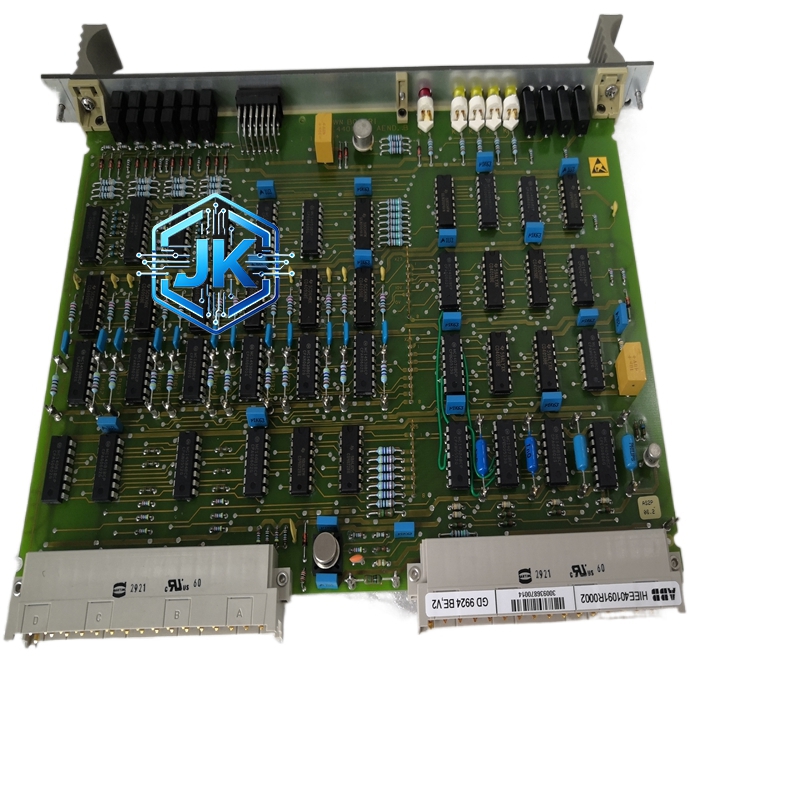

ABB GD9924BEV2 UNITROL 励磁系统 24 通道数字量输入输出混合模块
技术规格：
数字量输入：12 通道，干接点或 DC 24V 有源触点
数字量输出：12 通道，继电器触点输出（3A/通道）或晶体管输出（0.5A/通道）
输入电压范围：DC 12V 至 DC 60V
输出电压范围：继电器型 DC 30V/3A，晶体管型 DC 30V/0.5A
响应时间：输入小于 5ms，继电器输出小于 10ms，晶体管输出小于 1ms
隔离方式：输入通道间隔离 500V DC，输出通道间隔离 500V DC，输入对输出隔离 500V DC
供电：DC 24V，由励磁控制器供电
功能特点：
DI 和 DO 通道完全独立隔离，互不干扰
每通道独立 LED 指示灯
支持软件配置输出类型（继电器或晶体管）
继电器输出型支持交直流通用
晶体管输出型支持高速脉冲输出（最高 3kHz）
具备软件滤波功能
支持热插拔
前面板设有 24 个 LED 指示灯（12 个 DI + 12 个 DO）
应用场景：
励磁系统大量状态信号采集和控制输出
发电机保护信号采集和出口控制
开关柜大量状态监测
辅助系统设备群控
性能参数：
工作温度：-10°C 至 +55°C
MTBF：大于 140,000 小时
ESD 防护：大于 8kV 接触放电
防护等级：IP20
材质构成：
外壳为阻燃 PC 塑料，UL94 V-0
继电器为 OMRON 原装，寿命大于 100,000 次
晶体管为 MOSFET
接线端子为铜合金镀镍
PCB 为 FR-4 玻纤板
结构特征：
标准 1/4 DIN 面板尺寸
前面板分为上下两排 LED 指示灯：上排 12 个（DI），下排 12 个（DO）
底部为双排欧洲卡连接器
背部为 4 排接线端子
工作原理：
DI 通道：现场干接点信号经光电隔离后送入输入锁存器，控制器通过 IM 总线读取。DO 通道（继电器型）：控制器发送指令后，继电器线圈得电，触点闭合。DO 通道（晶体管型）：控制器发送指令后，MOSFET 栅极得电，漏源极导通。
安装要求：
DI 输入使用屏蔽双绞线
DO 输出电缆根据负载类型选择截面积
模块安装在靠近现场设备的机柜内
继电器输出加续流二极管
使用注意事项：
继电器输出每通道最大 3A
晶体管输出每通道最大 0.5A
定期检查继电器触点磨损
不要在带电状态下拔插接线
