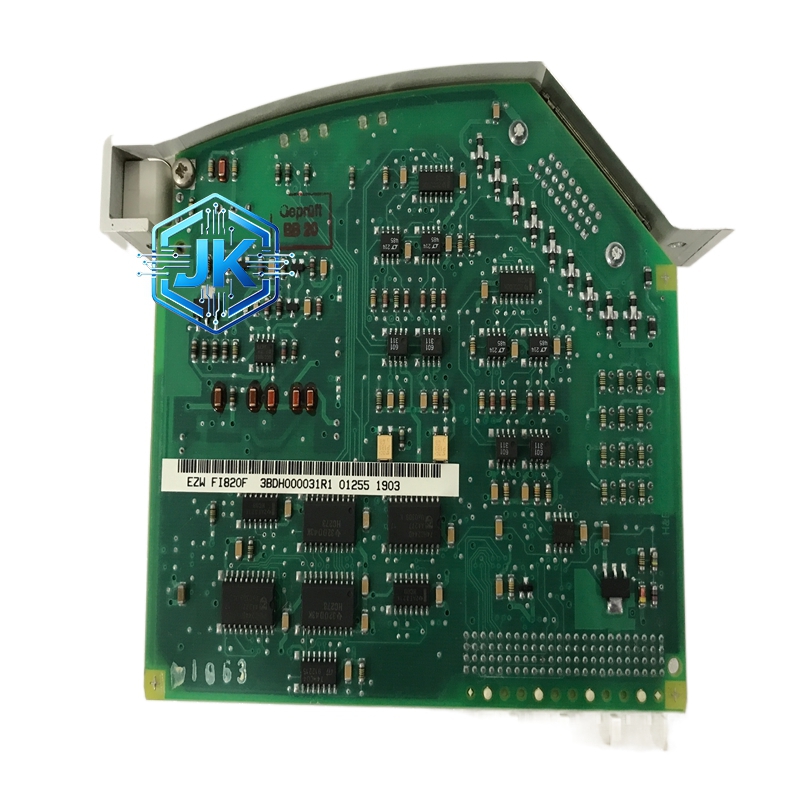

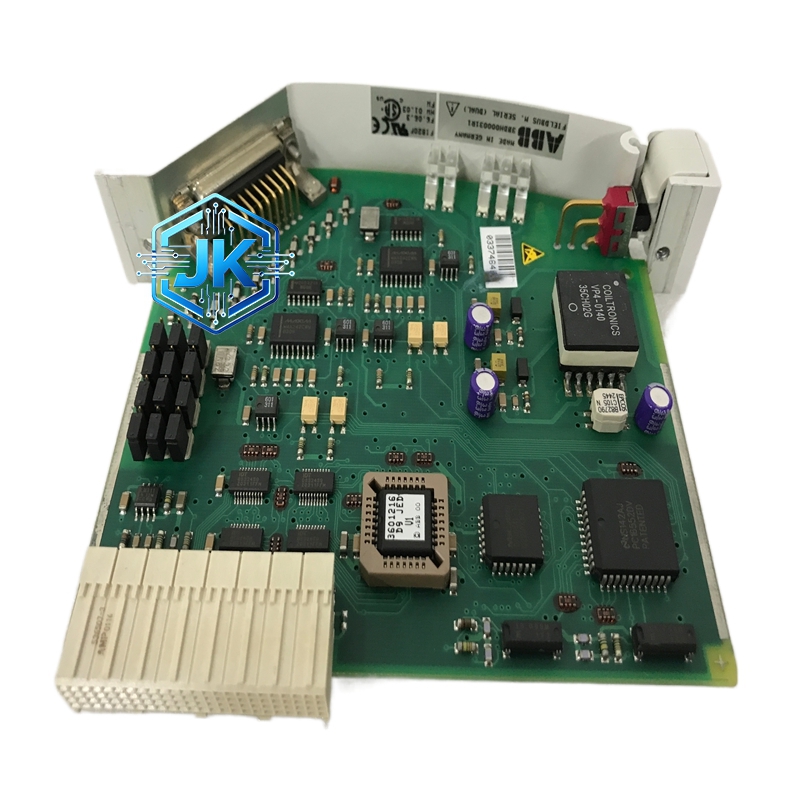

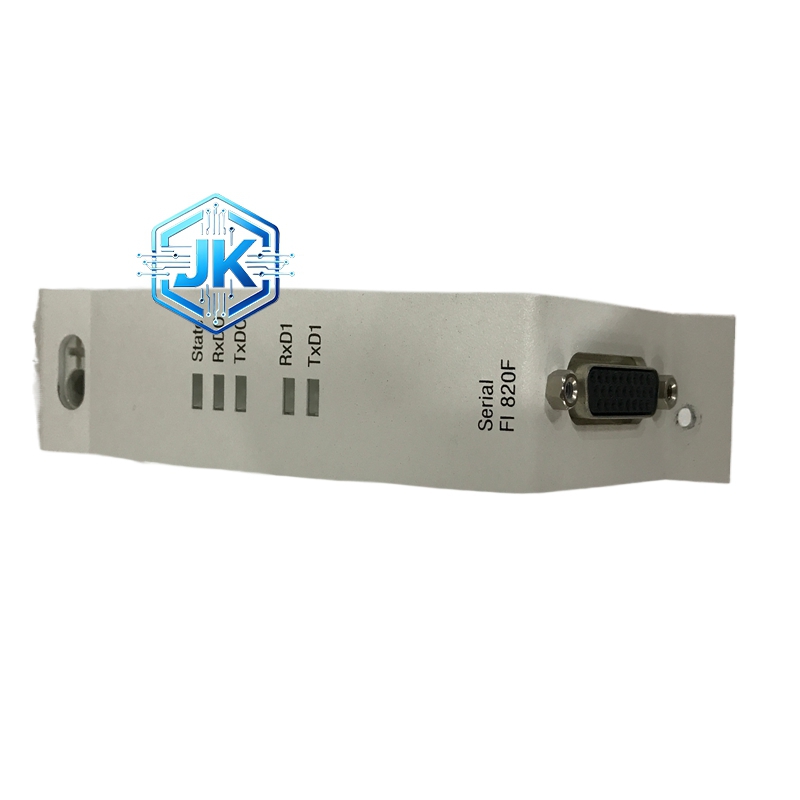

ABB FI820F AC800M Foundation Fieldbus H1 接口模块
技术规格：
通信接口：1 路 Foundation Fieldbus H1（31.25kbps）
支持设备数：最多 32 个 FF 设备（每段）
供电方式：由总线供电（FF 设备本身供电），模块本身由 IM 总线供电
隔离电压：500V DC（总线侧对控制器侧）
通信距离：最长 1900 米（加中继器可延长）
拓扑结构：总线型、树型、菊花链型
供电：DC 24V，IM 总线供电
功能特点：
支持 FF H1 协议的所有功能块（AI、AO、PID、CS 等）
支持功能块在线下载和在线修改
支持调度通信（Scheduled Communication）和突发通信（Unscheduled Communication）
支持链接活动调度器（LAS）功能，管理总线上的通信调度
前面板设有 4 个 LED 指示灯（Power、Active、Error、Fault）
支持设备描述文件（DD）导入，自动识别现场设备
支持热插拔
应用场景：
与艾默生 Rosemount 智能变送器通信
与 Fisher 智能阀门定位器通信
与 ABB 智能执行器通信
与横河 EJA 智能变送器通信
过程工业中的 FF 现场总线接入
性能参数：
工作温度：-25°C 至 +70°C
MTBF：大于 120,000 小时
ESD 防护：大于 8kV 接触放电
防护等级：IP20
材质构成：
外壳为阻燃 PC 塑料，UL94 V-0
FF 收发器为 ABB 原装隔离型芯片
接线端子为铜合金镀镍
PCB 为 FR-4 玻纤板，表面三防漆处理
结构特征：
标准欧洲卡尺寸（160mm x 115mm）
前面板设有 FF 总线接线端子和 4 个 LED 指示灯
底部为 IM 总线连接器（56 针）
背部无接线端子（纯通信模块）
工作原理：
AC800M 控制器通过 IM 总线将功能块数据和调度信息发送给 FI820F。模块内部的 FF 通信处理器将数据封装为 FF H1 帧格式，通过 FF 收发器以曼彻斯特编码方式发送到现场总线。同时，模块监听总线上的数据帧，校验 CRC 正确后解包，通过 IM 总线传回控制器。调度通信按照预设的时间周期自动执行，突发通信由事件触发立即执行。
安装要求：
FF 总线电缆使用专用屏蔽双绞线（如 Belden 9501），屏蔽层单端接地
总线两端必须安装 100Ω 终端电阻
总线上设备地址必须唯一，不可冲突
电缆最长 1900 米，超过时需加中继器
总线不可与动力电缆平行捆绑，间距大于 30cm
使用注意事项：
通信参数（波特率 31.25kbps）与所有 FF 设备一致
不要将 FF 总线接反
总线上不可混入 HART 设备（协议不同）
定期检查通信误码率，误码率超过 1% 时需检查接线
