描述

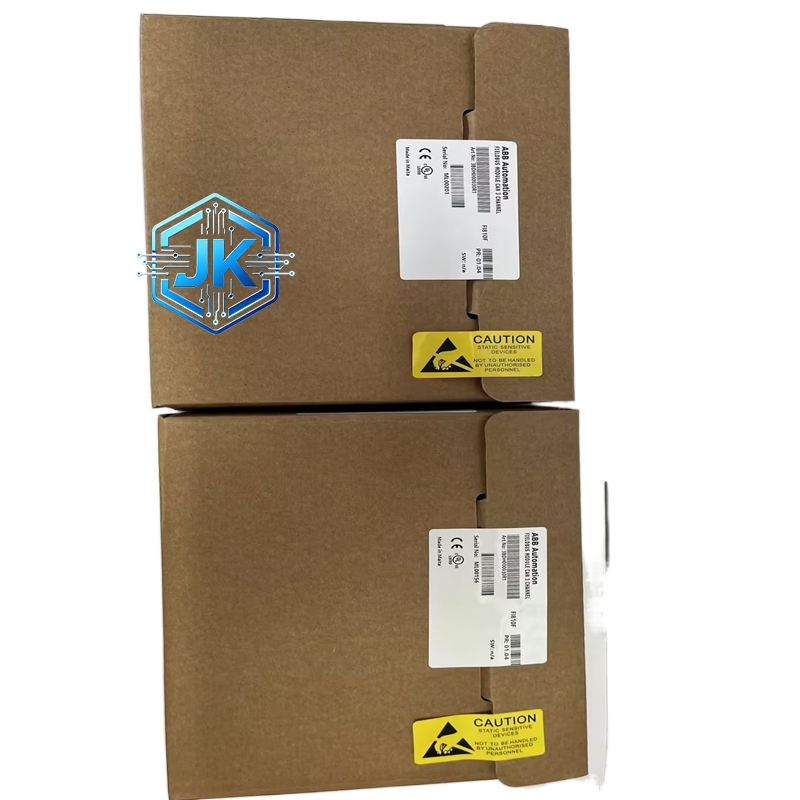

ABB FI810F（3BDH000030R1）三通道 CAN 现场总线模块
技术规格
- 型号：FI810F；物料编码：3BDH000030R1
- 总线协议：CAN 2.0B（兼容 CANopen）
- 通道数：3 路独立 CAN 通道，可分属不同网段
- 通信速率：1Mbps（最大），速率自适应（125kbps/250kbps/500kbps/1Mbps）
- 工作电压：24VDC±10%，背板供电
- 工作温度：-25℃~+70℃；存储温度：-40℃~+85℃
- 隔离耐压：1500V AC，通道间 / 背板隔离
- 防护等级：IP20
- 尺寸 / 重量：125mm×155mm×28mm；约 145g
功能特点
- 三通道独立，可构建 3 个 CAN 网络，支持网络隔离与冗余。
- 兼容CANopen DS301，支持 NMT、PDO、SDO、EMCY 协议。
- 支持主站 / 从站模式，可配置为单主站或多主站冗余。
- 内置终端电阻（120Ω），软件开关控制，无需外部电阻。
- 具备总线负载监测、错误帧统计、节点故障报警。
- 支持热插拔，在线更换不影响系统运行。
性能参数
- 单通道节点数：最多 126 个 CAN 从站。
- 数据帧：支持标准帧（11 位 ID）/ 扩展帧（29 位 ID）。
- 传输距离：1Mbps 时 40m；125kbps 时 500m。
- 响应时间：典型值≤2ms；丢包率 0%（工业环境）。
材质构成
- 外壳：工业级阻燃塑料，抗冲击、耐老化。
- 电路板：高精度玻纤 PCB，镀金背板触点，防潮涂层。
- 接口：DB9 母头，镀金端子，耐插拔。
结构特征
- 标准机架式，适配 AC800F/AC800M 系统 I/O 机架插槽。
- 正面：3 路 CAN 状态 LED（RUN/ERR），终端电阻开关。
- 后端：背板连接器，与系统总线对接。
- 侧面：3×DB9 接口，分别对应 CAN1/CAN2/CAN3。
工作原理
模块接入系统机架后，由背板供电初始化；配置通道参数（速率、节点地址、主从模式）；作为 CAN 主站时，轮询各从站 PDO 数据，转发至系统总线；作为从站时，响应主站指令，上传本地数据；内置隔离电路抑制地电位差干扰，保障总线稳定。
优势亮点
- 三通道设计，一网多用，节省模块数量与机架空间。
- 原生 CAN 2.0B，兼容 CANopen，适配主流 CAN 设备。
- 高隔离抗干扰，适合强电磁干扰的工业现场。
- 即插即用，组态软件自动识别，配置简便。
适用行业
电力能源、化工炼化、冶金矿业、水处理、楼宇自控、工程机械、轨道交通、智能装备制造。
安装要求
- 断电状态下，对准 I/O 机架插槽平稳推入，锁紧固定螺丝。
- 使用CAN 专用屏蔽线（如 Belden 9841）连接 DB9 接口，屏蔽层单端接地。
- 每个 CAN 网络两端接终端电阻（模块内置或外部）。
- 模块四周预留≥25mm 散热空间，环境温度不超过 70℃。
使用注意事项
- 严禁带电插拔模块，易烧毁背板接口。
- 总线速率与节点地址配置匹配，避免通信冲突。
- 避免 CAN 线缆与动力线同槽敷设，间距≥50cm。
- 定期检查总线负载，负载率控制在60% 以下。
- 长期停机时，断开系统总电源，防止模块静态损耗。
