描述

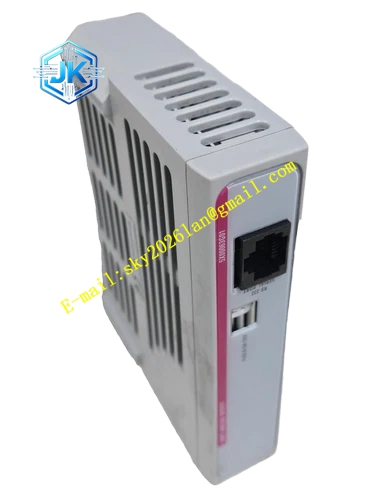

Emerson 5X00063G01
技术规格
- 高速工业控制网络接口
- 工作环境温度：0℃ ~ 60℃
- 存储温度：-40℃ ~ 85℃
- 环境相对湿度：5% ~ 95%，无冷凝
- 双链路冗余支持
- 内置网络诊断电路
功能特点 冗余双链路通信，单链路中断自动切换，保障网络不间断运行。数据包校验，保证传输数据准确。实时传输工艺点数据、报警、SOE 事件。支持组态下载与系统参数上传。前面板 LED 指示灯展示网络收发、链路状态、模块故障。持续网络诊断，识别断线、通信超时故障。支持热插拔。
应用场景 部署在火电、化工、造纸行业 Ovation DCS 控制柜。用于控制器与上位监控工作站、远程 I/O 机柜之间的高速控制网络通信。
性能参数
- 网络传输延迟低，满足实时控制要求
- 冗余链路切换无扰动
- 高抗电磁干扰性能
- 支持 7×24 小时长期不间断运行
材质构成 阻燃玻纤环氧 PCB 基板。网络处理器、隔离器件、存储芯片。镀金背板连接器。金属屏蔽层抑制电磁噪声。阻燃塑料前面板。
结构特征 插卡式板卡，适配 Ovation 机架插槽。前面板集成网络接口与状态指示灯。机械锁扣抗振动。电路板网络信号区域独立屏蔽，减少外部干扰。
工作原理 模块接收控制器采集的工艺数据，封装为网络数据包发送到上位工作站或其他远程单元。接收上位下发的操作指令、组态参数，解析后传递给控制器。模块持续监测两条网络链路状态，主链路故障自动切换备用链路，同时上报网络故障报警。
安装要求 模块插入 Ovation 机架指定插槽并锁紧扣。使用工业屏蔽通信电缆，单点接地。通信线缆与高压动力电缆分桥架敷设。机柜接地可靠，保证通风散热。
使用注意事项 选用工业屏蔽网线，远离大功率电气设备。定期检查网口连接状态。系统在线运行时，非维护操作禁止拔插通信线缆。禁止拆解模块外壳。
