描述

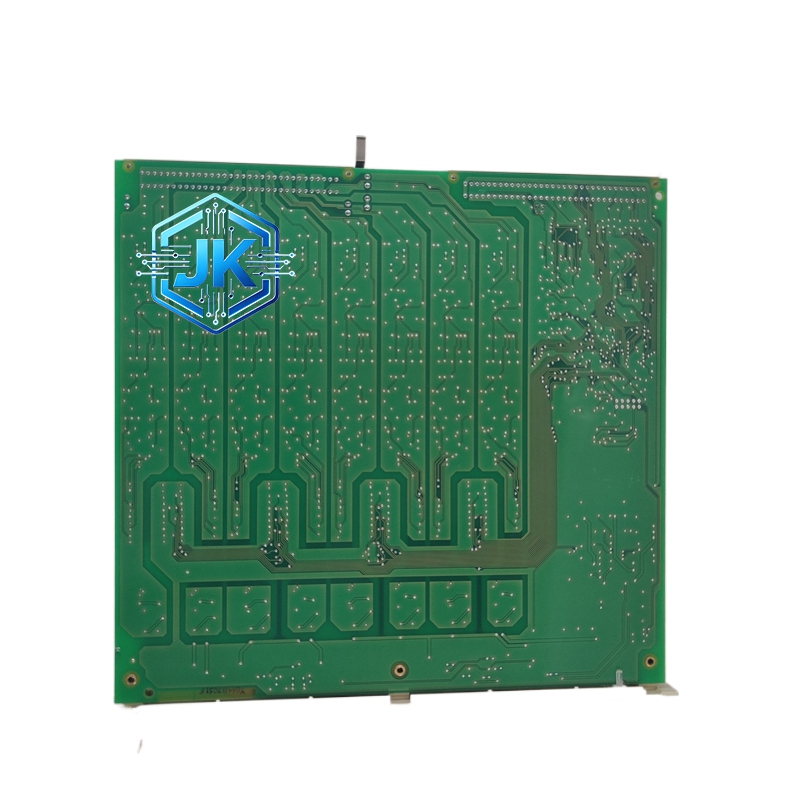

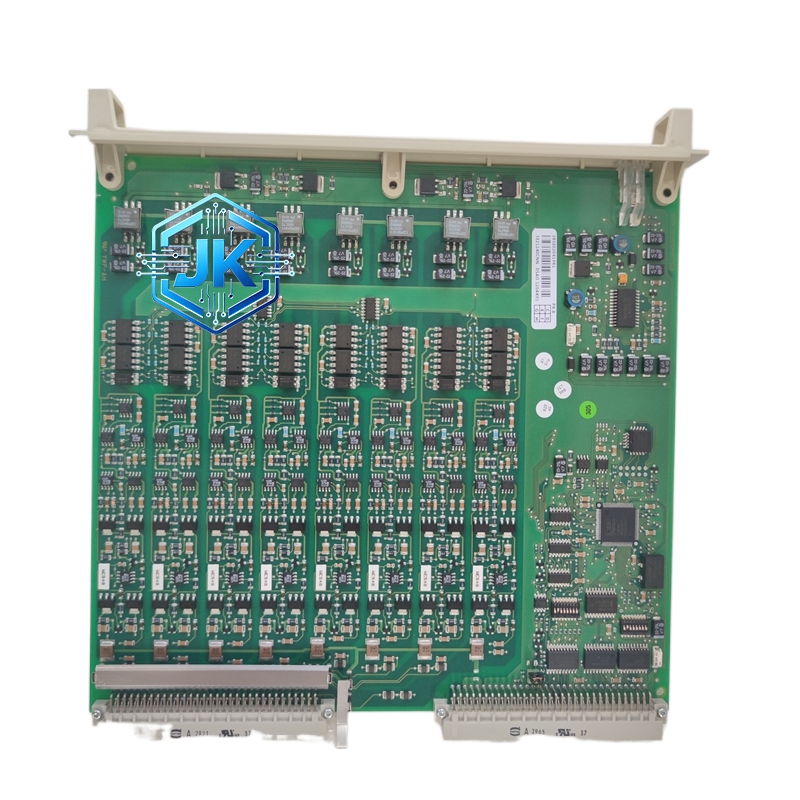

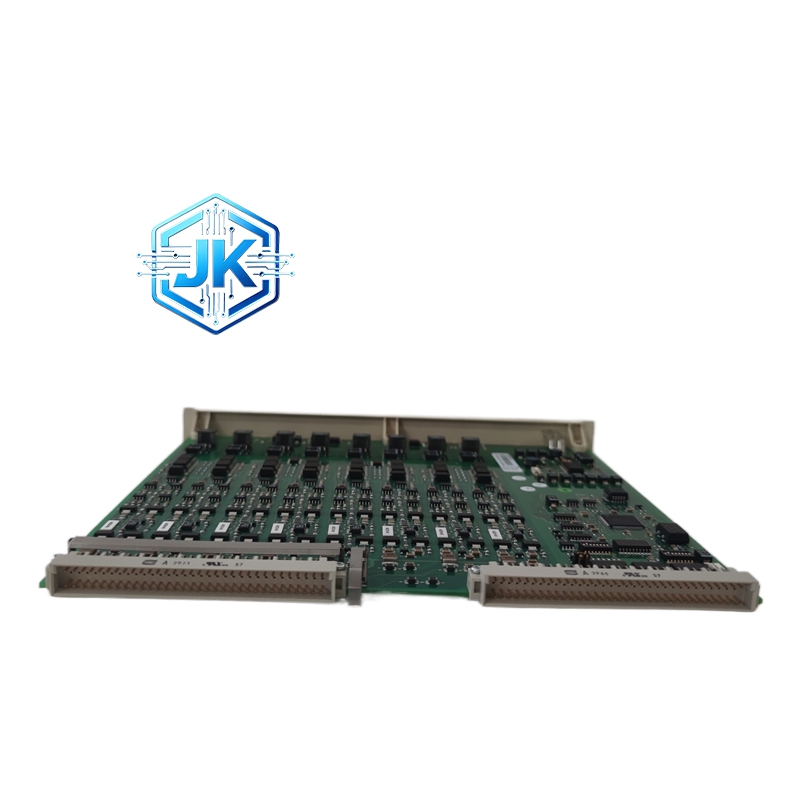

ABB DSAO120AK01（3BSE020419R1）8 路高精度模拟量输出模块
技术规格
- 通道数量：8 路独立隔离输出通道，单通道可独立配置参数。
- 输出信号类型：4-20mA（默认）、0-20mA、0-10V、±10V，每通道软件可选。
- 分辨率：16 位高精度 D/A 转换，非线性误差≤±0.02% 满量程。
- 输出精度：±0.1% 满量程（25℃常温环境），全温区误差≤±0.2%。
- 负载能力：电流模式（4-20mA）最大驱动750Ω；电压模式（0-10V）最小负载5kΩ。
- 隔离强度：通道间、通道与背板间1500V AC/1 分钟电气隔离。
- 更新速率：单通道10ms，8 通道同步更新≤15ms。
- 供电：24VDC±10%，典型功耗 6W。
- 工作温度：-20℃~+70℃；存储温度：-40℃~+85℃。
- 尺寸：120mm×80mm×40mm；重量：0.5kg。
- 防护等级：IP20；认证：CE、UL、IEC 61131-2。
功能特点
- 8 路通道完全独立，支持单通道故障隔离，单路损坏不影响其余通道运行。
- 内置智能诊断功能，支持电流模式输出开路检测、超限报警，LED 指示灯实时显示通道状态。
- 支持热插拔，在线更换模块无需停机，不影响系统连续运行。
- 具备信号平滑滤波功能，可抑制高频干扰，输出信号稳定无抖动。
- 兼容 ABB AC800M、Advant Controller 400/500 系列控制器，即插即用。
应用场景
- 化工炼化：调节阀开度控制、反应釜温度 / 压力闭环调节。
- 电力能源：锅炉给水阀控制、汽轮机转速调节、发电机励磁控制。
- 水处理：加药泵变频控制、曝气阀调节、液位连锁控制。
- 冶金建材：窑炉温度控制、轧机张力调节、风机变频调速。
- 造纸印刷：纸机烘缸温度控制、浆料浓度调节。
性能参数
- 信号转换线性度：≥99.98%，无信号漂移。
- 长期稳定性：连续运行 10000 小时精度漂移≤±0.05%。
- 抗干扰能力：EMC 符合 EN 61000-6-4 标准，可抵御工业现场强电磁干扰。
- 启动响应时间：≤5ms，无延迟无超调。
材质构成
- 外壳：阻燃 ABS 工程塑料，耐高温、抗老化、绝缘性强。
- 电路板：高阻燃玻纤基板，加厚高纯铜线路，抗氧化镀金触点。
- 核心元件：进口 16 位 D/A 芯片、高精度运算放大器、光电隔离器、军工级电容电阻。
- 接线端子：黄铜镀锡材质，防氧化、导电性能优异。
结构特征
- 标准卡式模块化设计，适配 ABB 标准 I/O 机架，导轨 / 插槽双安装方式。
- 正面分区布置 8 路通道状态 LED 灯、电源指示灯、故障指示灯，标识清晰。
- 前后端分别为信号接线端子排、系统背板对接接口，布线规整。
- 内部元器件分层布局，强弱电分区隔离，电磁屏蔽性能优异。
工作原理
模块接收主控器下发的数字控制信号，经内部信号调理电路滤波、放大后，送入 16 位 D/A 转换器转换为模拟电信号；通过输出驱动电路放大信号功率，按配置输出 4-20mA 或 0-10V 标准信号至现场执行器；同时实时监测输出回路状态，异常时触发报警并记录故障代码，保障控制回路稳定运行。
优势亮点
- 高精度高稳定性，全温区误差极小，适配精密过程控制场景。
- 通道独立隔离设计，抗干扰能力强，杜绝地环路干扰。
- 支持热插拔与在线诊断，运维便捷，大幅降低停机时间。
- 原厂适配兼容性强，无缝对接 ABB 主流控制系统，无需额外调试。
适用行业
石油化工、火力发电、新能源电站、冶金钢铁、水泥建材、造纸印刷、水处理、制药、食品加工、轨道交通配套自动化。
安装要求
- 安装于 ABB 标准 I/O 机架指定插槽，卡扣锁紧，背板触点紧密贴合。
- 环境温度控制在 – 20℃~+70℃，通风良好，远离大功率发热设备。
- 模拟量输出线缆采用双绞屏蔽线，单通道独立布线，远离动力电缆（间距≥30cm）。
- 接线严格区分正负极，端子紧固无松动，屏蔽层单端接地。
使用注意事项
- 严禁超量程输出，电流模式禁止短路，电压模式禁止过载。
- 模块断电后静置 3 分钟再拆装，避免电容残留电击。
- 定期清理模块表面灰尘，保持散热通畅，防止过热老化。
- 禁止私自改装内部电路或更换非原厂元件，否则丧失质保。
