描述

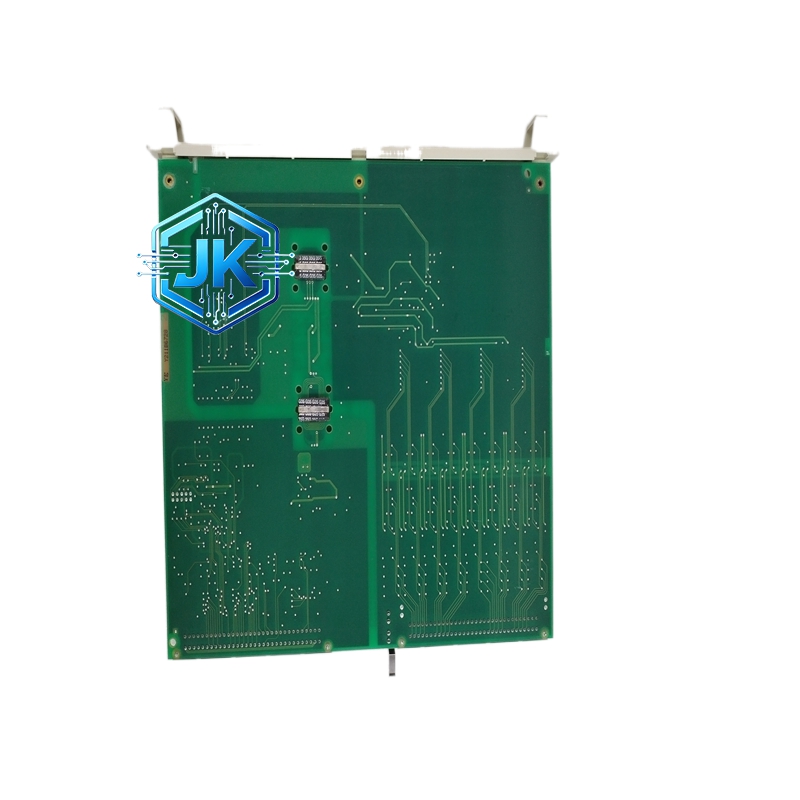

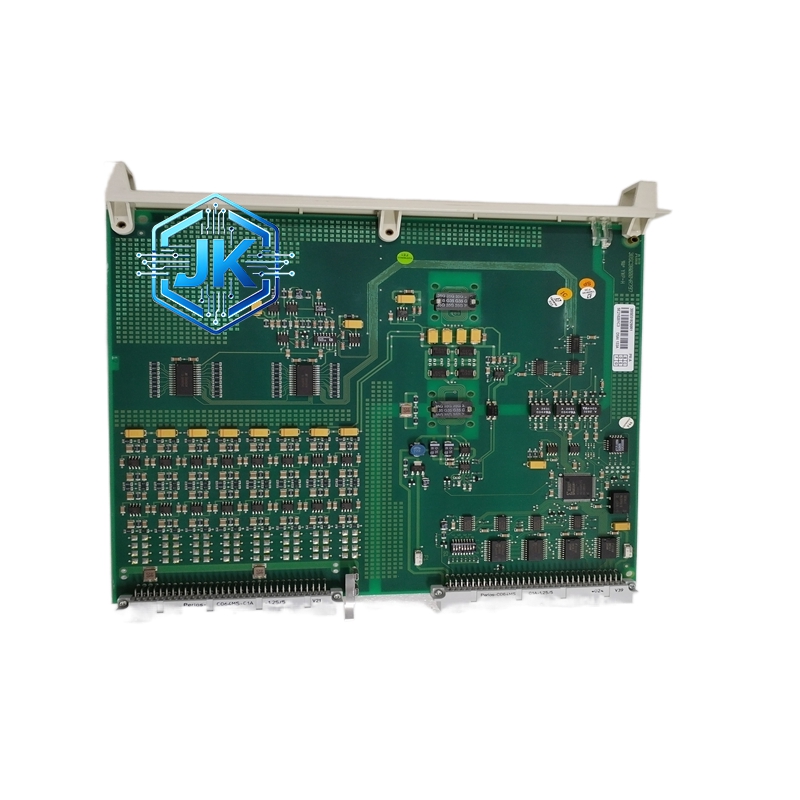

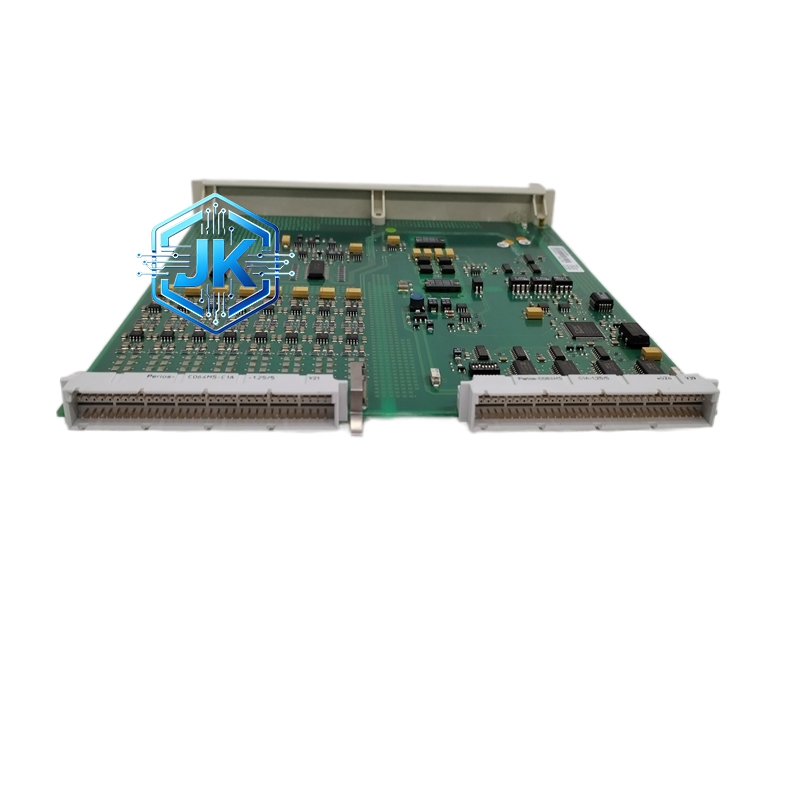

ABB DSAI133A 3BSE018290R1 16 路高精度模拟量输入模块
技术规格
- 通道数量：16 路单端独立模拟量输入
- 输入信号类型：
- 电流：4-20mA、0-20mA
- 电压：±10V、±5V、0-10V、1-5V
- 分辨率：16 位 ADC
- 精度（25℃）：±0.1% 满量程（典型值）
- 共模抑制比（CMRR）：＞80dB（50/60Hz）
- 隔离方式：通道–背板光电隔离，500Vrms
- HART 支持：HART 5/6/7 透明传输
- 更新速率：≤10ms（全通道扫描）
- 供电：24V DC
- 工作温度：0℃～+60℃
- 防护等级：IP20
- 安装：S100 标准机架
- 尺寸（宽 × 高 × 深）：324mm×22.5mm×234mm
- 重量：约 0.4kg
功能特点
- 16 路高密度，节省机架空间
- 16 位高精度，满足过程控制严苛精度要求
- 多量程软件可选，适配各类传感器
- HART 透明传输，支持 HART 仪表远程组态 / 诊断
- 回路开路检测：4-20mA 回路断线报警
- 超量程报警：输入超限自动报警
应用场景
- 温度、压力、流量、液位传感器信号采集
- 4-20mA/0-10V 标准变送器输入
- HART 智能仪表数据采集与远程维护
- 化工、电力、水处理等过程控制高精度采集
性能参数
- 线性度：±0.05% 满量程
- 温度漂移：±50ppm/℃
- 输入阻抗：
- 电流：≤50Ω
- 电压：≥1MΩ
- 绝缘电阻：≥100MΩ（500V DC）
- 抗干扰：符合 IEC 61000-6-2/4
材质构成
- 外壳：金属加固框架，阻燃面板
- 电路板：高精度 FR-4 玻纤板，镀金触点
- 核心元件：16 位 ADC 芯片，信号调理电路
- 端子：弹簧压接端子（Phoenix Contact 型）
- 内部：防潮绝缘涂层，抗震加固
结构特征
- 标准 S100 机架式模块，长条形窄体设计
- 正面通道状态 LED，16 路独立指示
- 背部高密度连接器，对接 I/O 机架
- 金属屏蔽外壳，抗 EMI/RFI 干扰
工作原理
现场传感器 / 变送器输出的电流 / 电压信号，经端子进入模块信号调理电路（放大、滤波、隔离），再由 16 位 ADC 转换为数字信号，经背板上传至控制器；HART 信号通过透明传输通道，实现远程组态与诊断。
优势亮点
- 16 位高精度 + 高密度，性价比高
- HART 透明传输，智能仪表维护便捷
- 全通道独立 + 开路 / 超量程诊断，可靠性高
- 宽温工作 + 强抗干扰，适应工业恶劣工况
- 与 ABB AC800M/DCS 系统无缝兼容
适用行业
- 石油化工、电力能源、水处理
- 冶金、水泥、造纸、制药
- 食品饮料、精细化工、环保工程
- 需高精度模拟量采集的过程控制场景
安装要求
- 安装于IP20 控制柜内S100 标准机架，水平安装
- 模拟量信号线选用屏蔽双绞线，单通道独立布线
- 信号线远离动力线、变频器，间距≥15cm
- 模块背部连接器完全插入并锁死
使用注意事项
- 严禁超量程输入，避免损坏 ADC 芯片
- 屏蔽层单端接地（控制柜侧），避免地环流
- 定期检查端子紧固与屏蔽完整性
- 模块断电后静置 1 分钟再拆卸
- 禁止在高湿、腐蚀、粉尘环境裸露使用
