描述

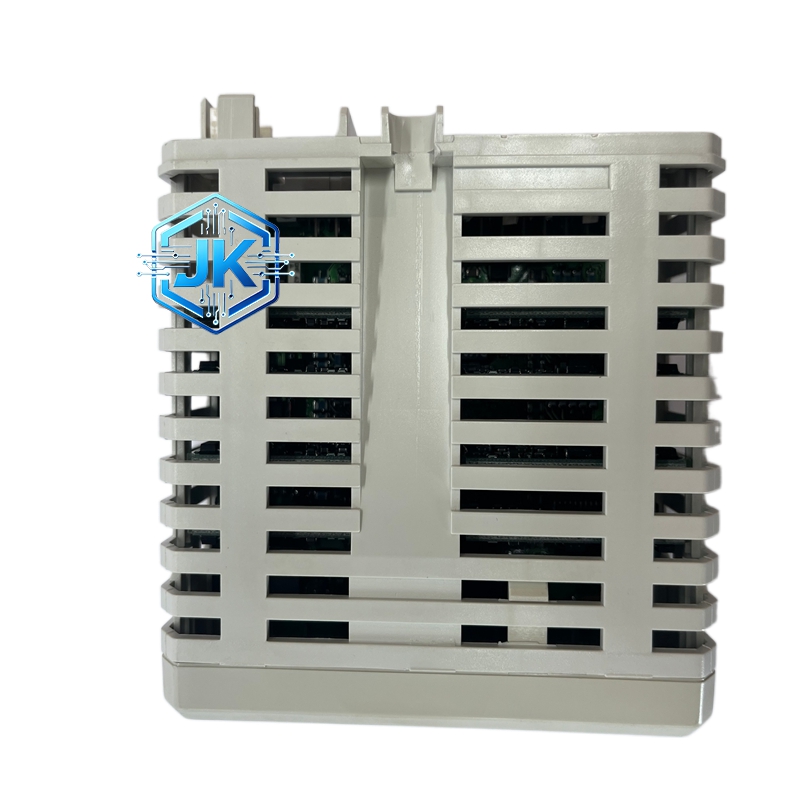

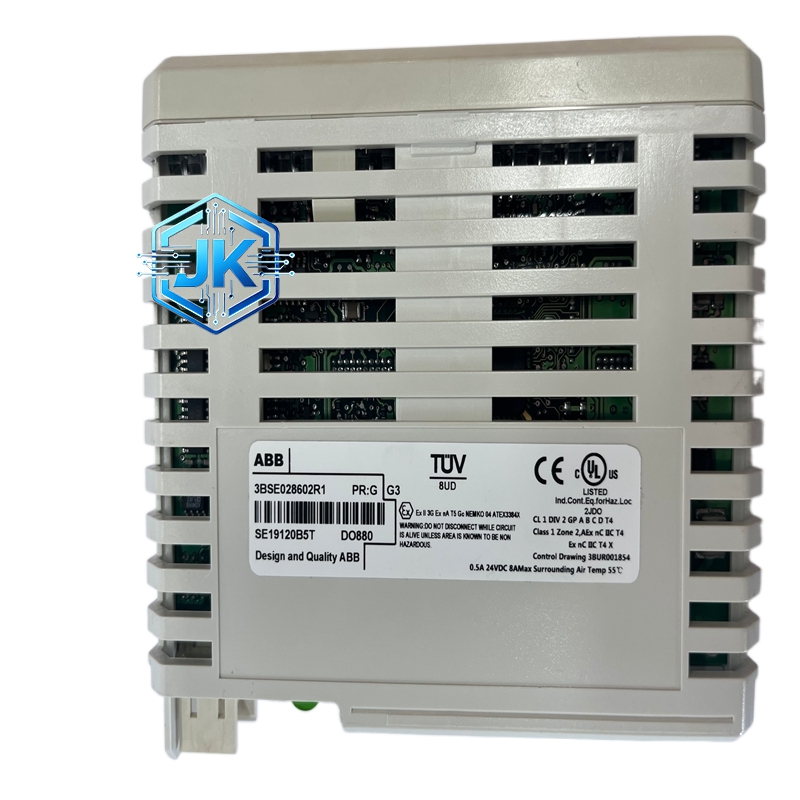

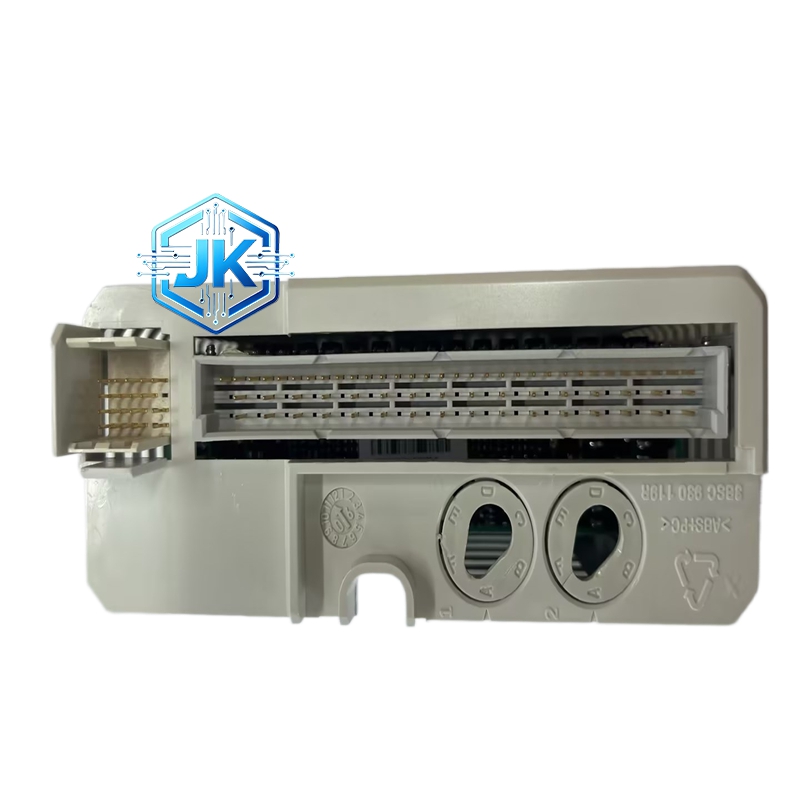

ABB DO880 3BSE028602R1 16 通道 24V 直流安全冗余数字量输出模块
技术规格
- 通道数量：16 路，1 组隔离，支持冗余配置
- 输出类型：24V DC 源型输出
- 额定电压：10～30V DC（标称 24V DC）
- 每通道持续电流：0.5A
- 隔离方式：通道–背板光电隔离
- 隔离电压：500V AC/min
- 安全等级：IEC 61508 SIL3，EN 954-1 Category 4
- 保护：短路、过压、过温、负载开路 / 短路监测
- 响应时间：≤2ms
- 供电：24V DC（I/O 总线）
- 工作温度：-25℃～+70℃
- 防护等级：IP20
- 安装：35mm DIN 导轨
- 尺寸：86.1mm×102mm×58.5mm
- 重量：约 0.35kg
功能特点
- SIL3 安全认证，适用于安全仪表系统（SIS）
- 16 通道冗余 / 单工可选，支持双机热备
- 全通道回路监测：检测负载短路 / 开路，无需脉冲测试
- 高级板载诊断：故障定位至通道，支持远程诊断
- 降级模式：正常励磁通道故障时仍可控制
- 热插拔，冗余系统不停机维护eero
应用场景
- 紧急停车系统（ESD）、安全仪表系统（SIS）
- 锅炉、压力容器、燃气设备安全联锁
- 化工、石化、电力安全关键控制回路
- 需SIL3 等级的安全输出应用
性能参数
- 安全失效分数（SFF）：≥99%
- 危险故障概率（PFD）：≤10⁻⁸/h
- 导通压降：≤1.5V（满载）
- 漏电流：＜10μA（关断）
- 绝缘耐压：500V AC/1min
材质构成
- 外壳：阻燃 ABS，UL94 V-0，抗冲击
- 电路板：FR-4 玻纤板，军工级元器件
- 输出元件：安全级 MOSFET，冗余设计
- 端子：镀镍黄铜，防氧化
- 内部：防潮绝缘涂层，抗震加固，安全电路冗余布局
结构特征
- 标准 S800 模块，正面 16 路 LED+安全状态指示灯
- 单组公共端子排，冗余接口支持双模块并联
- 侧面总线接口 + 锁定卡扣，导轨安装稳固
- 安全专用屏蔽结构，抗干扰能力极强
工作原理
模块采用双冗余驱动电路，接收安全控制器指令，经光电隔离驱动 MOSFET 输出；实时回路监测检测负载状态，异常立即触发安全关断并上传诊断；冗余配置时双模块同步输出，单模块故障不影响系统安全功能。
优势亮点
- SIL3 安全认证，满足最高安全标准
- 冗余架构 + 回路监测，零误动作、零漏动作
- 16 通道高密度，安全系统节省空间
- 高级诊断 + 远程维护，降低运维成本
- 与 ABB 安全控制器无缝兼容eero
适用行业
- 石油化工、天然气、电力能源
- 制药、精细化工、危险化学品
- 锅炉压力容器、轨道交通、矿山安全
- 需 SIL3 安全等级的工业控制场景
安装要求
- 安装于安全区控制柜内，远离非安全区干扰
- DIN 导轨水平安装，上下散热≥80mm
- 安全回路线缆单独布线，与非安全回路物理隔离
- 冗余模块成对安装，同步接入双控制器总线
使用注意事项
- 必须按 SIL3 安全规范设计与验收
- 严禁超压 / 过载，安全回路严禁并联非安全负载
- 定期进行安全功能测试，验证诊断与关断功能
- 模块故障必须更换同型号安全认证模块
- 禁止在高湿、腐蚀、粉尘环境裸露使用
