描述

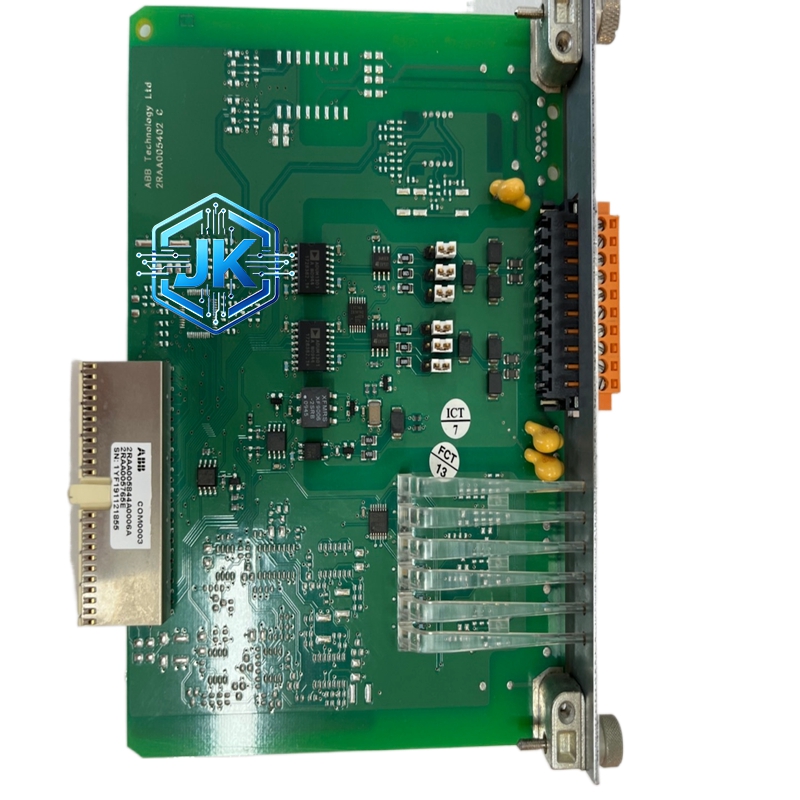

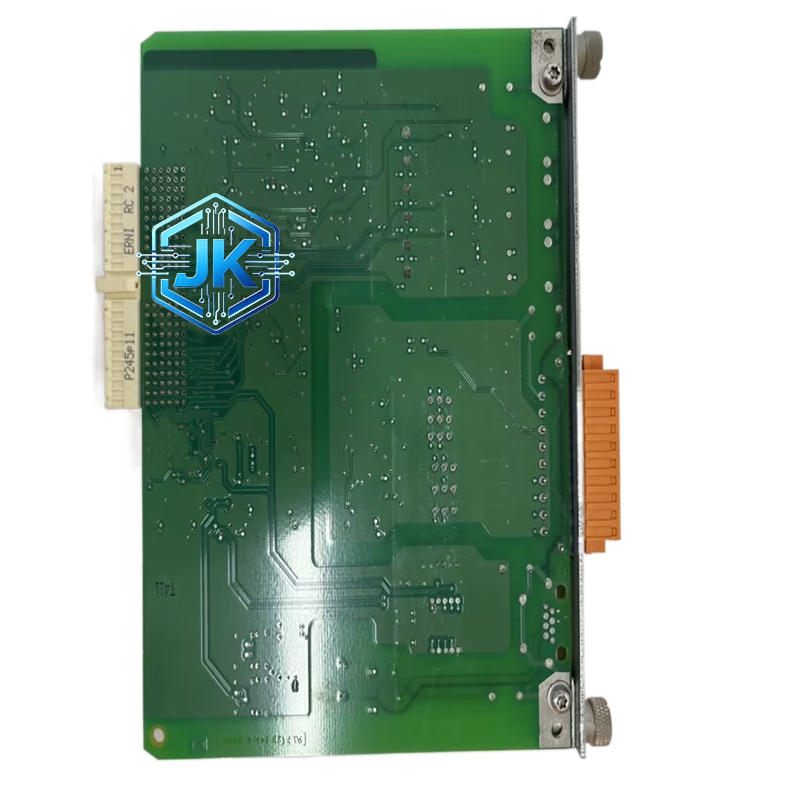

ABB COM0003 通信模块（2RAA005844A0006A）
技术规格
- 型号：COM0003，物料编码2RAA005844A0006A
- 供电电压：24VDC±10%
- 功耗：≤4W
- 支持协议：Modbus RTU、Profibus DP、TCP/IP
- 通信接口：1×RS485、1×RJ45 以太网
- 波特率：RS485 300~115.2kbps，以太网 10/100Mbps
- 工作温度：-20℃~+70℃
- 存储温度：-40℃~+85℃
- 尺寸：120mm×80mm×25mm
- 重量：0.8kg
- 防护等级：IP20
功能特点
- 双接口设计，RS485 + 以太网，支持多协议通信，适配多场景。
- 协议兼容，支持 Modbus、Profibus、TCP/IP，无缝对接 ABB 及第三方设备。
- 数据隔离，通信接口与系统电气隔离，抗干扰能力强。
- 故障诊断，实时监测通信状态，断线、短路自动报警。
- 小巧紧凑，DIN 导轨安装，节省控制柜空间。
性能参数
- 数据传输速率：以太网 10/100Mbps 自适应，RS485 最高 115.2kbps。
- 通信误差率：≤0.01%，长期运行无数据丢包。
- 绝缘耐压：AC1500V/1min，无击穿、无漏电。
材质构成
- 基板：高阻燃玻纤 PCB 板，耐高温、抗老化。
- 核心元件：工业级通信芯片、光电隔离器、镀金接口触点。
- 外壳：阻燃工程塑料，绝缘、防尘、抗电磁干扰。
结构特征
- 板式模块化结构，适配 DIN 导轨或系统插槽安装。

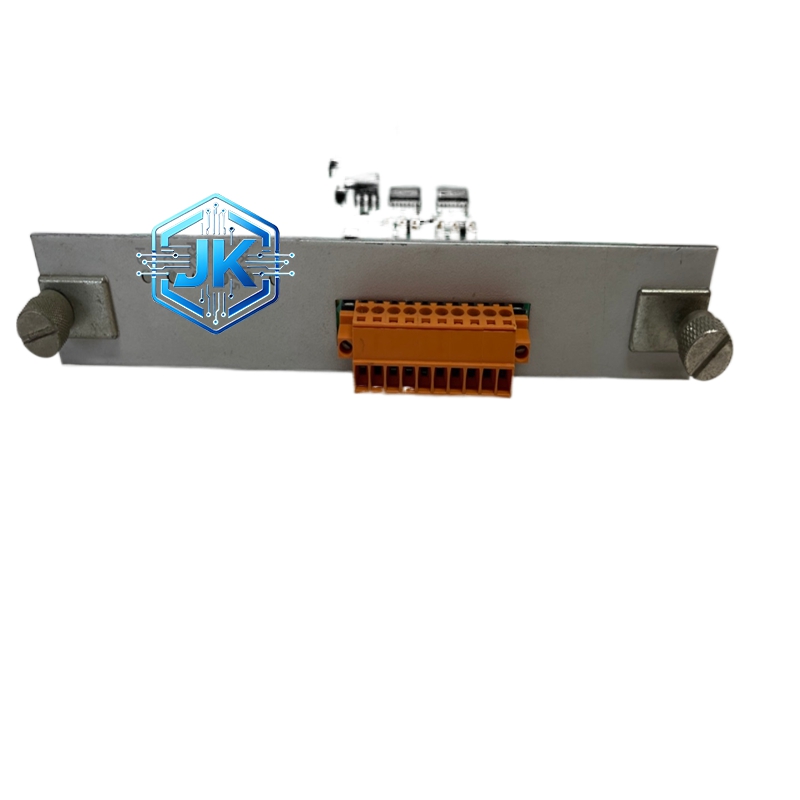

- 接口分区：前端 RS485、RJ45 接口，后端系统总线接口。
- 侧面带 LED 指示灯（电源、通信、故障），运行状态直观。
工作原理
模块通电后初始化通信协议，接收控制器指令，通过 RS485 或以太网接口与现场设备交互数据；内置光电隔离电路隔绝外部干扰，保障信号稳定；实时监测链路状态，异常时触发报警，同时将故障信息上传至控制器，便于快速排查。
优势亮点
- 双接口多协议，适配多种通信场景，灵活性强。
- 工业级抗干扰，可在强电磁、高温、高粉尘环境稳定运行。
- 原厂适配，与 ABB 多系列控制器无缝兼容，即插即用。
适用行业
电力、化工、石油、冶金、造纸、水处理、智能制造、楼宇自动化。
安装要求
- 安装于标准 DIN 导轨或系统插槽，固定牢固，无松动。
- 通信线缆采用屏蔽线，远离动力电缆，避免干扰。
- 环境温度 – 20℃~+70℃，通风良好，无腐蚀性气体。
使用注意事项
- 严禁超压供电，断电后静置 3 分钟再拆装。
- 定期清理接口灰尘，避免接触不良。
- 通信参数设置需与对接设备一致，否则无法通信。
