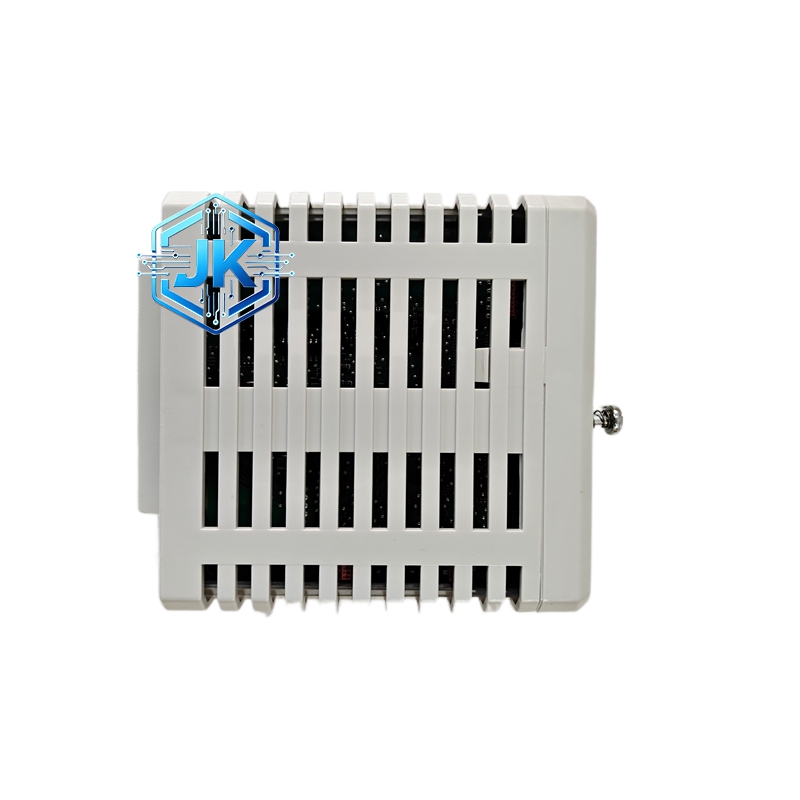

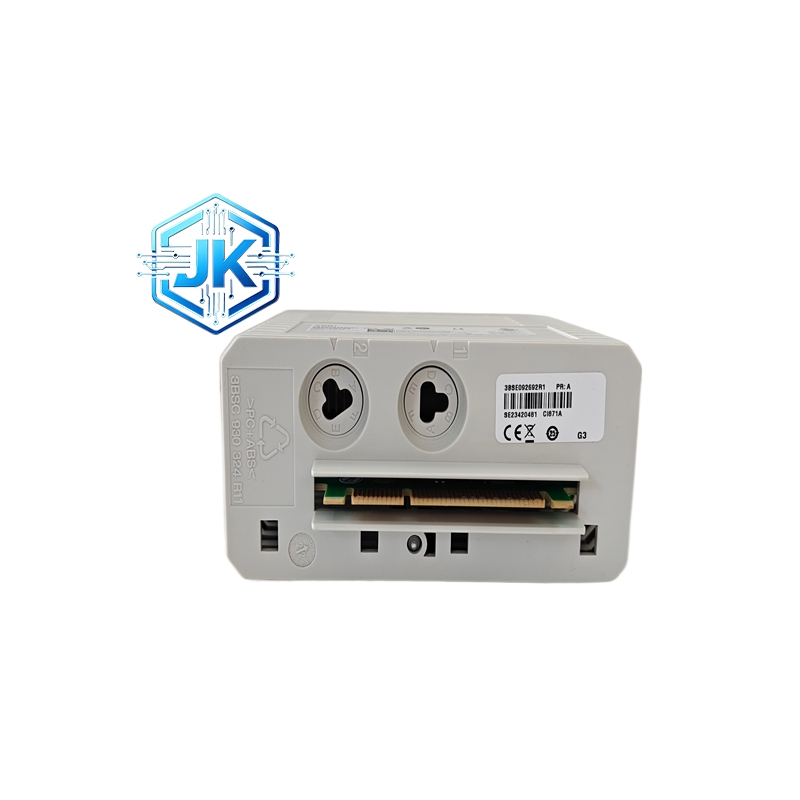

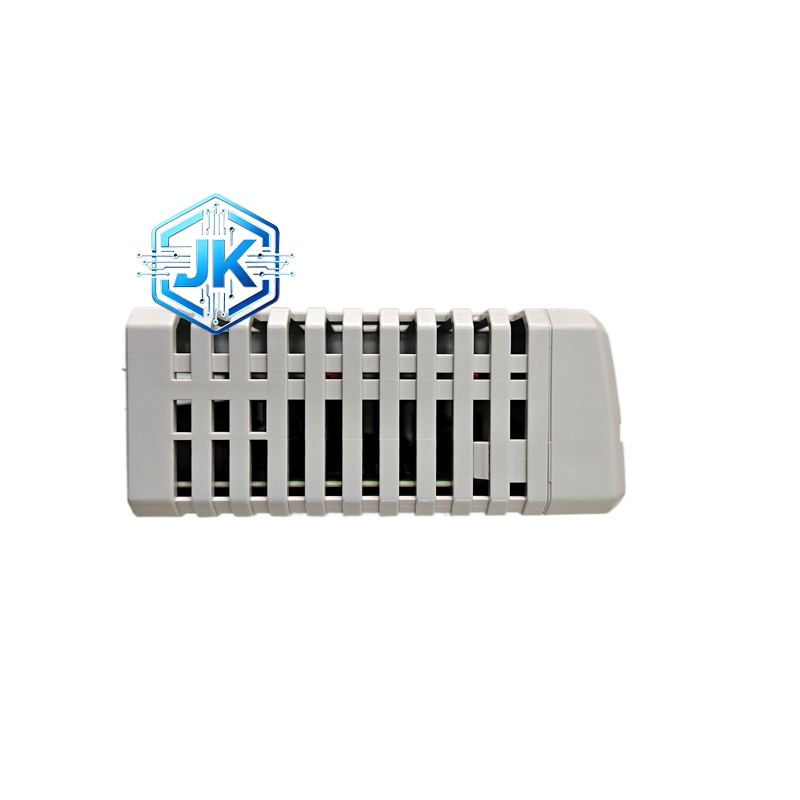

Name: ABB CI871AK01 PROFINET IO 通信模块
Brand: simple

描述

ABB CI871AK01 PROFINET IO 通信模块

技术规格

通信协议：PROFINET IO（RT/IRT），符合 Conformance Class B
通信速率：10/100 Mbps 自适应，全双工
连接能力：单模块最多连接256 个 PROFINET IO 从站
接口：双 RJ45 以太网接口，集成 2 口交换机，支持线形 / 环形拓扑
电气隔离：接口与背板间 **≥500 VAC** 隔离
供电：24 VDC（19.2～30 VDC），背板供电，功耗≤4 W
冗余支持：支持模块冗余
工作温度：-20℃～+60℃
存储温度：-40℃～+85℃
防护等级：IP20
尺寸（宽 × 高 × 深）：127.5×186×59 mm
重量：约 0.7 kg
认证：CE、UL、TÜV、PROFINET 认证

功能特点

PROFINET IO 主站：支持 RT 实时通信、IRT 等时实时通信，适配高速同步控制
双口交换机：集成 2 口工业以太网交换机，支持线形 / 环形拓扑，无需额外交换机
高速实时通信：100 Mbps 速率，IRT 模式下同步精度≤±1 μs
冗余配置：支持双模块冗余，保障通信不间断
设备互操作：兼容所有 PROFINET IO 标准从站设备，支持参数读写、运行监控、故障诊断
热插拔：带电插拔不影响系统运行，维护便捷
状态诊断：多 LED 指示灯显示模块、双接口通信、故障状态，支持远程诊断

性能参数

通信响应时间：≤1 ms（IRT 模式，32 个从站）
数据传输稳定性：丢包率为 0，长期运行无数据漂移
MTBF：≥200,000 小时
连续运行能力：支持 7×24 小时不间断运行
设备兼容性：兼容所有符合 PROFINET IO 标准的第三方从站设备

材质构成

外壳：工业级阻燃 ABS 工程塑料，耐高温、抗老化、防腐蚀
电路板：高阻燃玻纤 PCB 板，加厚高纯铜线路，表面防潮绝缘涂层
接口：镀金触点（抗氧化、低接触电阻）
内部元件：进口工业级 PROFINET 通信芯片、高速光耦、稳压电容、防震电阻

结构特征

紧凑型以太网模块，适配 AC800M/800xA 标准 I/O 机架插槽
前后分区布局：前端双 RJ45 接口 + LED 指示灯，后端背板对接触点
集成交换机设计：双接口内置交换机，布线灵活，节省设备成本
卡扣式固定：快速拆装，定位精准，接触可靠
防尘防潮腔体：密闭结构，防护等级 IP20

工作原理

模块通电后通过背板获取 24 VDC 供电，初始化 PROFINET IO 主站功能；通过双 RJ45 接口接入工业以太网，连接所有 PROFINET IO 从站；支持线形 / 环形拓扑组网，集成交换机简化布线；实时轮询从站，采集 I/O 数据、运行参数、状态信息、故障代码；接收控制器下发的控制指令，转发至对应从站；支持 IRT 等时实时通信，保障多设备同步控制精度；冗余配置时，双模块同步工作，故障自动切换；故障时触发 LED 报警并上传故障代码，支持远程诊断。
