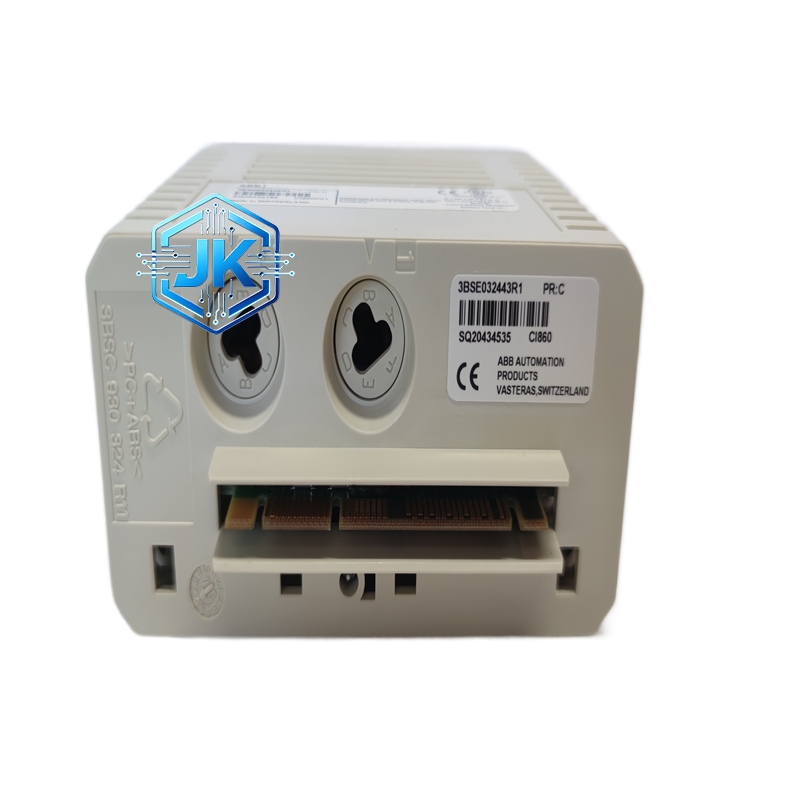

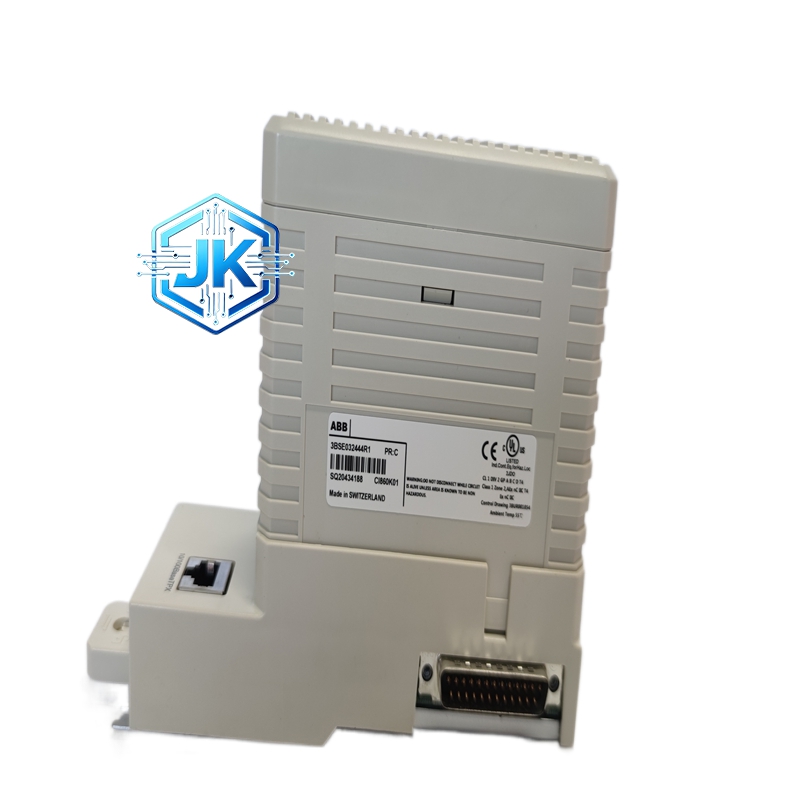

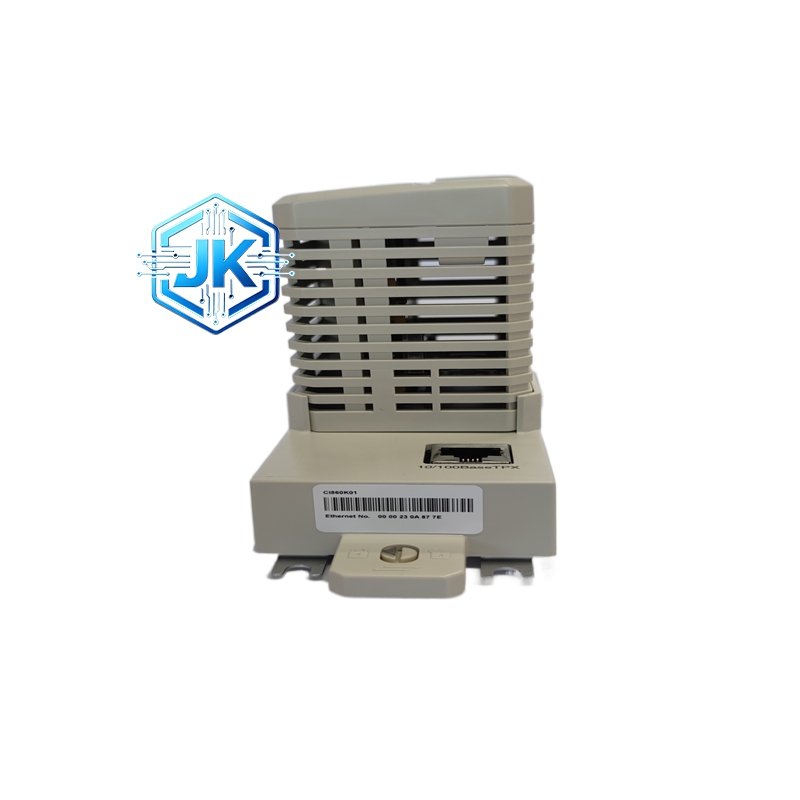

Name: ABB CI860K01 FOUNDATION Fieldbus HSE 通信模块
Brand: simple

描述

ABB CI860K01 FOUNDATION Fieldbus HSE 通信模块

技术规格

通信协议：FOUNDATION Fieldbus HSE（IEC 61158-5）
通信速率：100 Mbps 以太网，全双工
连接能力：单模块支持FF HSE 网段接入；单 AC800M 控制器最多连接 12 块 CI860
接口：RJ45 以太网接口，适配工业以太网交换机
供电：CEX-Bus 背板供电，无需外部电源
冗余支持：支持模块冗余、网络冗余
工作温度：-20℃～+60℃
存储温度：-40℃～+85℃
防护等级：IP20
尺寸（宽 × 高 × 深）：127.5×186×59 mm
重量：约 0.7 kg
认证：CE、UL、TÜV、FF 认证

功能特点

FF HSE 高速通信：100 Mbps 以太网，支持 FF HSE 实时 / 非周期数据传输
设备互操作：兼容所有 FF 标准智能现场设备，支持参数读写、运行监控、故障诊断
冗余配置：支持双模块冗余、双网络冗余，保障通信不间断
数据映射：将 FF 设备数据映射至 IEC 61131 应用程序，实现无缝集成
远程诊断：实时监测 FF 设备状态，故障代码精准上传，支持远程维护
网络管理：支持 FF HSE 网络组态、设备地址分配、通信状态监控
热插拔：带电插拔不影响系统运行，维护便捷

性能参数

通信响应时间：≤10 ms（100 Mbps，32 台设备）
数据传输稳定性：丢包率为 0，长期运行无数据漂移
MTBF：≥200,000 小时
连续运行能力：支持 7×24 小时不间断运行
设备兼容性：兼容所有符合 FF HSE 标准的第三方智能设备

材质构成

外壳：工业级阻燃 ABS 工程塑料，耐高温、抗老化、防腐蚀
电路板：高阻燃玻纤 PCB 板，加厚高纯铜线路，表面防潮绝缘涂层
接口：镀金触点（抗氧化、低接触电阻）
内部元件：进口工业级以太网通信芯片、高速光耦、稳压电容、防震电阻

结构特征

紧凑型以太网模块，适配 AC800M 控制器标准 I/O 机架插槽
前后分区布局：前端 RJ45 接口 + LED 指示灯，后端 CEX-Bus 背板对接触点
标准尺寸设计：适配 AC800M 机架，安装便捷
卡扣式固定：快速拆装，定位精准，接触可靠
防尘防潮腔体：密闭结构，防护等级 IP20

工作原理

模块通过 CEX-Bus 从控制器获取供电并初始化 FF HSE 通信；通过 RJ45 接口接入工业以太网交换机，连接 FF HSE 网段内所有智能现场设备；实时轮询各设备，采集工艺参数（温度、压力、流量、液位）、状态信息、故障代码；接收控制器下发的控制指令，转发至对应设备；支持 FF 设备参数在线读写、故障诊断与报警上传；冗余配置时，双模块同步工作，故障自动切换；将 FF 数据映射至控制器应用程序，实现闭环控制。
