描述

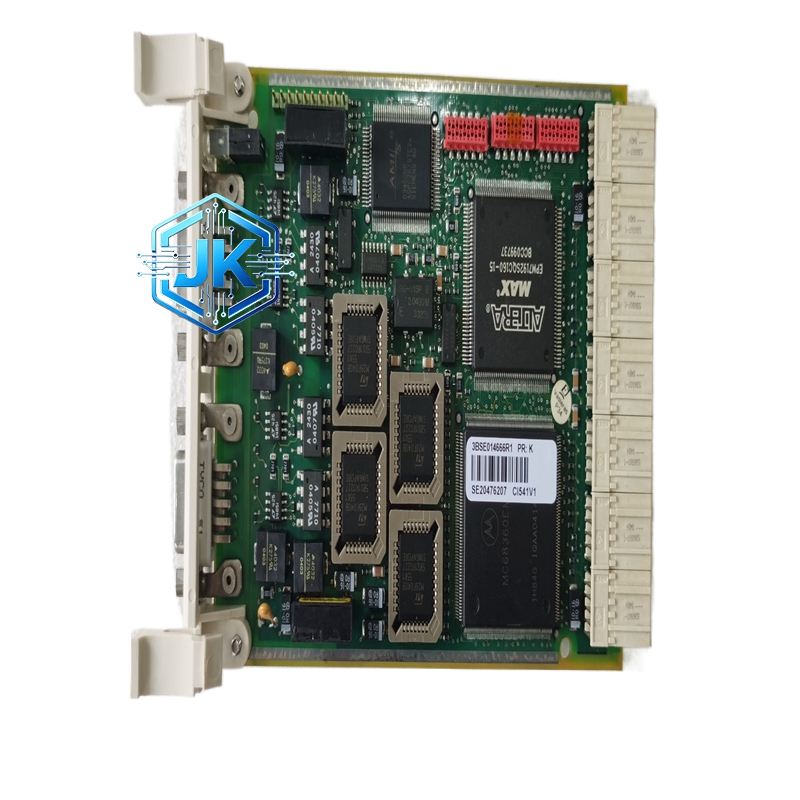

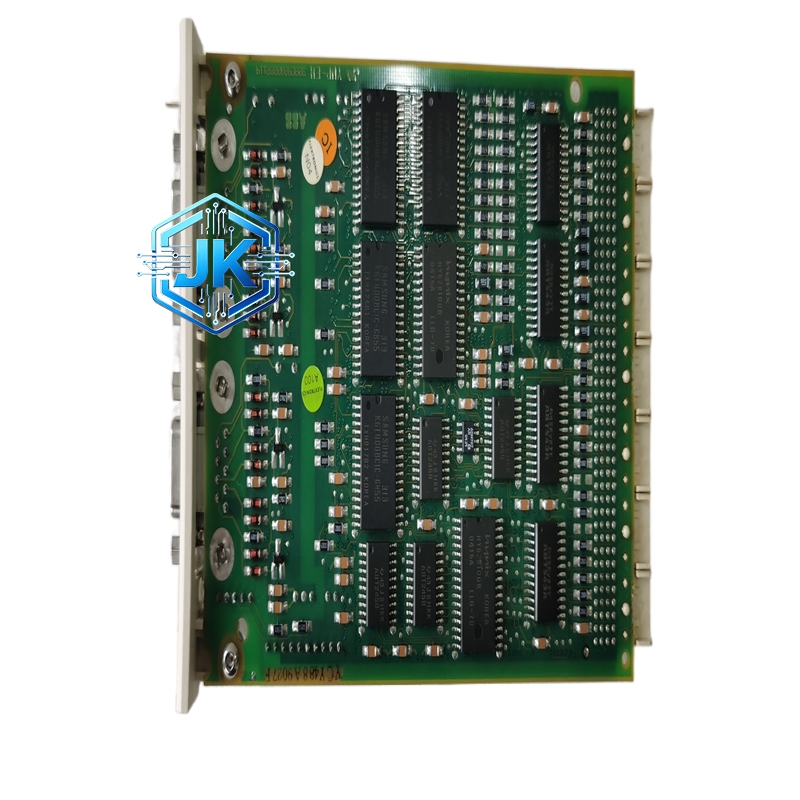

ABB CI541V1 3BSE014666R1 Profibus DP 通信接口模块
技术规格
- 通信协议：Profibus DP-V1（兼容 EN 50170 标准）
- 通信速率：9.6Kbps~1.5Mbps（自动适配）
- 接口类型：9 针 D-SUB 标准 Profibus 接口
- 模式支持：主站 / 从站模式可切换
- 供电：24VDC（±20% 宽电压输入）
- 工作温度：-20℃~+60℃
- 防护等级：IP20（控制柜内置安装）
- 尺寸（长 × 宽 × 高）：255mm×125mm×20mm
- 重量：0.17kg
- 认证：CE、UL、IEC 61131-2
功能特点
- 支持 Profibus DP cyclic（周期）与 acyclic（非周期）数据通信
- 内置光电隔离器，保护 PLC 免受总线电气噪声干扰
- 支持最多 31 个 Profibus DP 从站设备挂载
- 具备通信故障诊断、断线报警、LED 状态指示功能
- 支持固件在线升级，拓展通信功能
性能参数
- 总线数据响应时间：≤4ms
- 通信稳定性：连续运行无丢包、无错帧、无通信中断
- 抗干扰能力：符合 IEC 61000-6-2 标准，强电磁环境通信稳定
- 绝缘电阻：≥5MΩ（DC500V 测试）
- 数据传输误差：≤0.05%
材质构成
- 外壳：工业级聚碳酸酯耐老化外壳（UL94 V-0 级阻燃）
- 核心主板：Profibus 协议处理芯片、光电隔离电路、防雷保护元件
- 接口：9 针 D-SUB 镀金触点（防氧化、接触可靠）
- 涂层：电路板表面喷涂防潮、防腐绝缘涂层
结构特征
- 轻薄型标准模块结构，适配 ABB AC 800M/Advant OCS 系统插槽

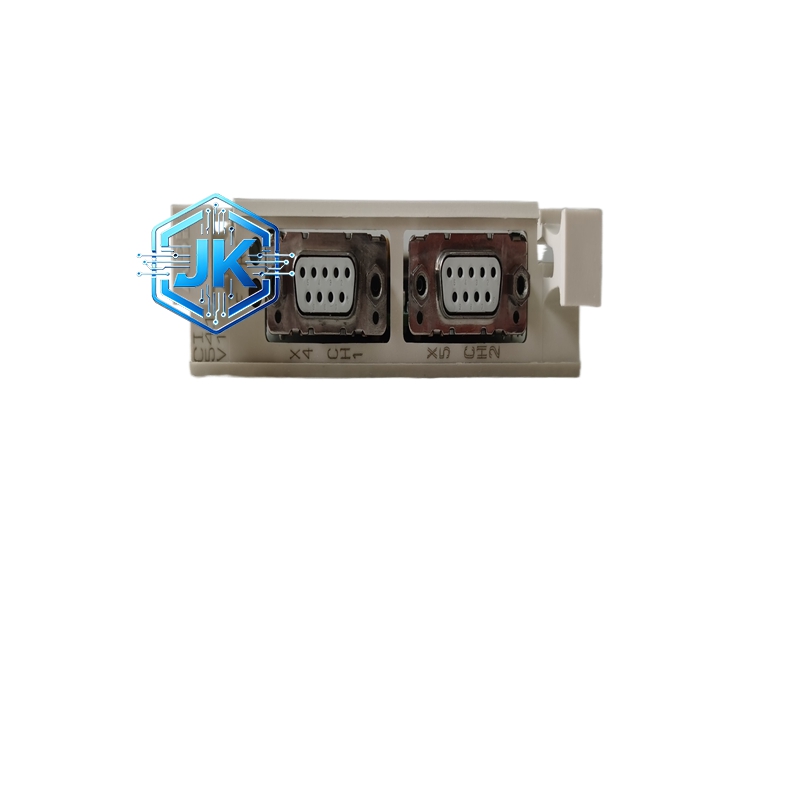

- 前端设置 9 针 D-SUB 接口、状态指示灯（PWR/RUN/FAULT）
- 后端为系统背板对接接口，插拔式设计，拆装便捷
- 窄型设计（20mm 厚），节省控制柜空间，支持多模块密集安装
工作原理
模块接入系统后，初始化 Profibus DP 总线，按设定模式（主 / 从站）工作；主站模式时，轮询采集从站设备数据，下发控制指令；从站模式时，响应主站指令，上传本地数据；通过光电隔离与协议转换，实现控制器与现场设备稳定数据交互。
优势亮点
- 兼容性强，适配 ABB 全系列控制器与第三方标准 Profibus 设备
- 光电隔离设计，抗干扰能力强，适配工业复杂电磁环境
- 支持在线升级，无需拆机即可拓展功能，适配后期系统升级
- 体积小巧、功耗低（≤5W），长期运行节能，运维成本低
- 安装调试简便，组态软件一键识别，零基础可快速上手
适用行业
电力能源、石油化工、冶金制造、制药行业、食品加工、水处理自动化、造纸印刷、通用机械自动化
安装要求
- 对位插入系统专用插槽，锁紧固定卡扣，确保触点紧密贴合
- 使用 Profibus 专用屏蔽线缆连接 D-SUB 接口，终端电阻按规范配置
- 通信线缆单独布线（间距≥15cm），远离动力电缆，避免干扰
- 安装环境温度 – 20℃~+60℃，干燥通风，避免粉尘堆积
使用注意事项
- 组网前统一规划设备地址、波特率，避免地址冲突、参数不匹配
- 严禁使用非屏蔽线缆替代专用屏蔽线缆，防止通信干扰
- 模块运行时禁止热插拔，断电后静置 1 分钟再拆装
- 每 6 个月检查一次接口紧固性、线缆老化情况，及时更换破损线缆
