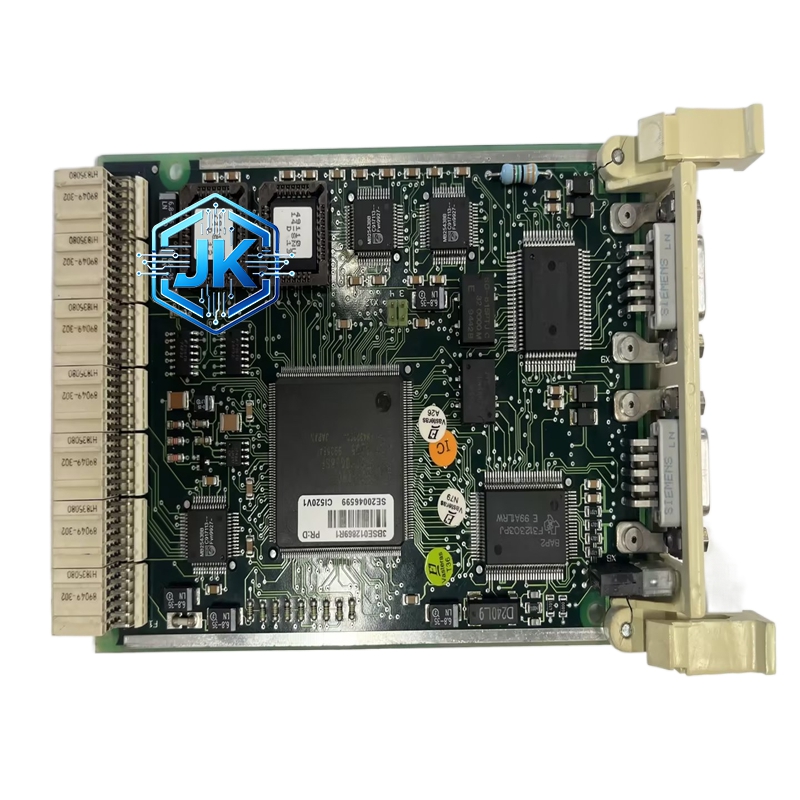

ABB CI520V1 AF100 现场总线冗余通信模块
技术规格
- 通信协议：AF100 现场总线协议（兼容 ABB CSP 协议）
- 冗余链路：双路独立物理通信链路（主 / 备自动切换）
- 供电方式：系统背板统一 24VDC 供电（±10%）
- 工作温度：-40℃~+70℃
- 存储温度：-40℃~+85℃
- 通道隔离电压：≥1500VAC
- 尺寸（长 × 宽 × 高）：265mm×27mm×120mm
- 重量：0.2kg
- 认证：CE、UL、IEC 61131-2
功能特点
- 双链路冗余设计，主链路故障时 **≤10ms** 无缝切换至备用链路，无数据丢失、无停机
- 实时监测双链路运行状态，自动记录故障日志，支持远程诊断
- 支持 AF100 总线与 Modbus TCP、Ethernet/IP 协议互转，兼容多品牌设备
- 热插拔设计，带电更换不影响系统运行，提升运维效率
- 低功耗运行（≤4W），不增加系统负载，长期运行稳定
性能参数
- 链路切换响应时间：≤10ms
- 总线数据传输速率：10Mbps
- 连续运行稳定性：7×24 小时不间断运行，冗余切换无故障
- 抗震动能力：IEC 60068-2-6 标准，15g 震动无松动、无故障
- 数据传输误差：≤0.05%（满量程）
材质构成
- 外壳：金属电磁屏蔽外壳（隔绝外界电磁干扰）
- 核心主板：高稳定性工业级通信主板、抗干扰信号处理电路
- 元器件：宽温耐高低温工业级电子元件、防震加固组件
- 接口触点：镀金高密背板触点（防氧化、接触可靠）

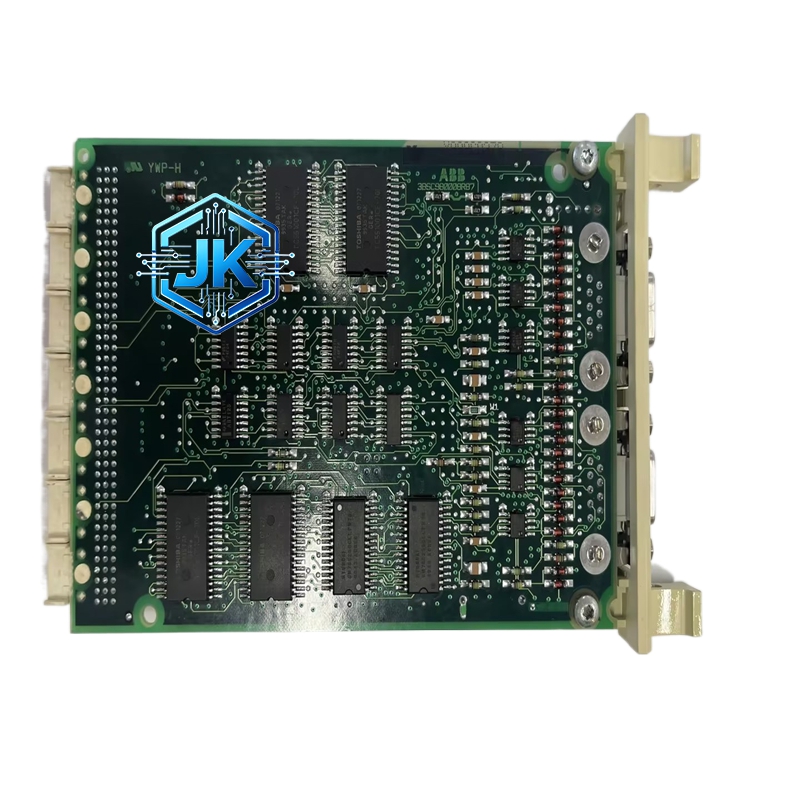

结构特征
- 标准机架式薄型模块结构，适配 ABB DCS 系统标准机架插槽

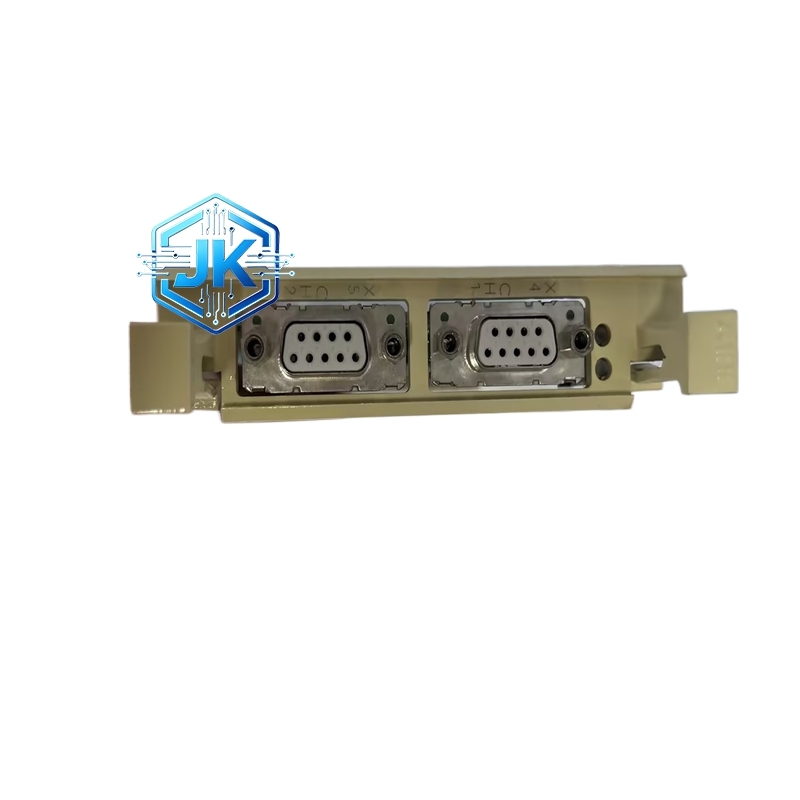

- 前后端分区：后端为背板对接接口，前端为双总线通信接口
- 侧面集成状态指示灯组（PWR/RUN/FAULT/ 链路状态）
- 轻量化设计（0.2kg），安装便捷，单手可操作
工作原理
模块通电后同时建立两条独立 AF100 总线通信链路，默认主链路承担所有数据传输；内置监测程序实时巡检主链路状态，一旦检测到断线、信号中断、通信异常，立即触发切换程序，启用备用链路承接全部通信工作；故障修复后自动切回主链路，全程无需人工干预。
优势亮点
- 硬件级冗余保障，彻底杜绝单链路通信中断导致的停产风险
- 适配高危连续化生产工艺（化工、电力、能源），保障生产连续性
- 全自动无感知切换，无需人工操作，大幅降低运维工作量
- 兼容性强，适配 ABB Advant OCS、800xA 全系列 DCS 系统
- 耐高温耐震动，工业恶劣工况使用寿命≥10 年
适用行业
大型火力发电机组控制系统、石油化工连续化生产装置、城市轨道交通信号控制系统、大型新能源能源输送自控系统、医药化工不间断生产流水线、冶金行业高炉连续控制系统
安装要求
- 按系统模块排布顺序嵌入标准工业控制机架，确保背板触点紧密贴合
- 双冗余通信线路分开独立铺设，走向互不交叉缠绕，间距≥15cm
- 安装环境温度 – 40℃~+70℃，干燥通风，避免腐蚀性气体、粉尘堆积
- 模块四周预留≥20mm 散热间隙，避免遮挡通风口
使用注意事项
- 定期（每月）人工巡检双链路线路完好性、接口紧固性
- 系统组态阶段提前完成冗余通信参数设置，保存配置参数
- 严禁私自拆解金属屏蔽外壳，避免电磁干扰影响通信稳定性
- 长期停机（超过 1 个月）需断开系统电源，避免元器件静态老化
