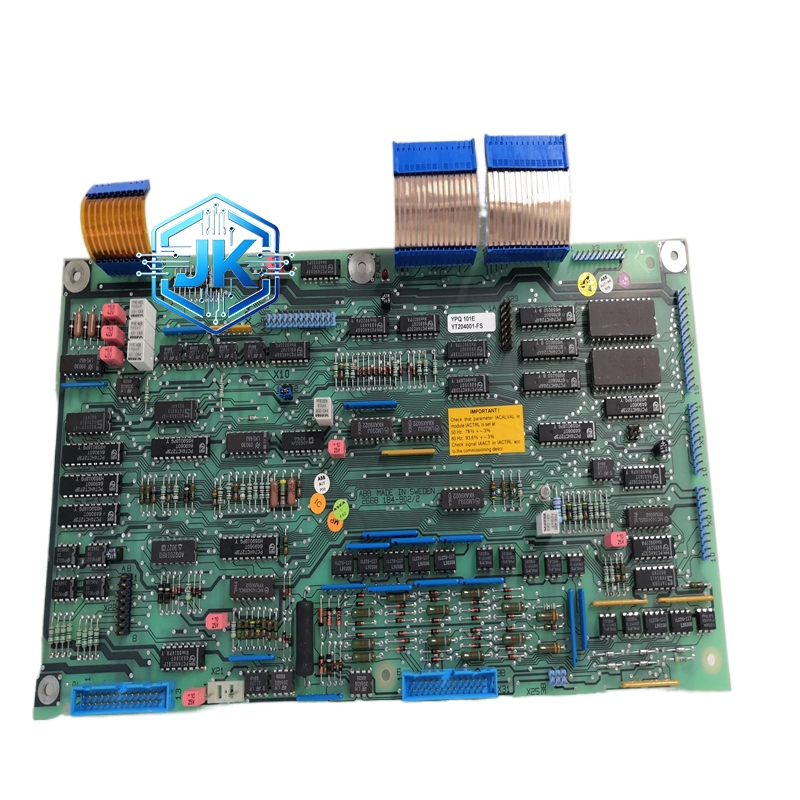

ABB YPQ101E (YT204001-FS) 频率变换器/信号转换器
技术规格：
输入信号：频率信号（0-10kHz 或 0-2kHz），或 电压脉冲信号
输出信号****：4-20mA DC（二线制/三线制）或 0-10V DC
供电电压：24V DC（通常）
精度：±0.1% FS
响应时间：< 200 ms（可设置滤波时间）
隔离电压：输入/输出/电源之间 1500V AC / 1 min
安装方式：DIN 导轨安装（35mm）
防护等级****：IP20（前接线），配合外壳可达 IP65
功能特点：
信号隔离：有效切断地环路干扰，保护上位 PLC/DCS 模块
线性化处理：支持开方运算（用于流量测量），将频率直接转换为工程流量值（如 m³/h）
小信号切除：可设置低频切除点，消除零点附近的干扰信号
回路监控：支持输出断线报警（Burnout detection），当输出线断开时输出 3.8mA 或 22mA
宽频测量：支持从极低频率（几 Hz）到高频脉冲的测量
性能参数：
工作温度：-10℃ 至 +50℃
负载能力：电压输出可驱动 > 500Ω，电流输出可驱动 < 600Ω
MTBF：> 100,000 小时
材质：外壳 PC（聚碳酸酯），阻燃 UL94 V-0
结构特征：
尺寸：超薄型设计，宽度仅 22.5mm
接线：顶部弹簧端子，支持导线截面 0.5 – 2.5 mm²
显示：无显示（纯模拟仪表），或带有小型 LED 状态指示
YT204001-FS 套件：包含安装法兰、密封垫片和加长电缆，用于特殊安装环境
工作原理：
输入的频率脉冲信号经过整形电路变为方波，送入微处理器进行计数和运算（如乘以系数 K 进行流量换算）。运算结果经过 D/A 转换器变为模拟量，再经过 V/I 转换电路变为 4-20mA 输出。光耦隔离器确保输入端和输出端在电气上完全断开。
安装要求：
输入信号线和输出信号线必须分开走线，距离 > 10cm
供电电源必须稳定，纹波 < 100mV
如果使用 YT204001-FS 套件，必须按照法兰图纸开孔，并使用配套密封垫
使用注意事项：
输入频率不可超过最大量程，否则输出将饱和（20mA 或 10V）
如果输出信号波动大，需增加输入滤波时间（Damping）
不可在通电状态下调整量程电位器（如有），需断电操作
外壳虽阻燃，但不可安装在温度超过 50℃ 的环境中
