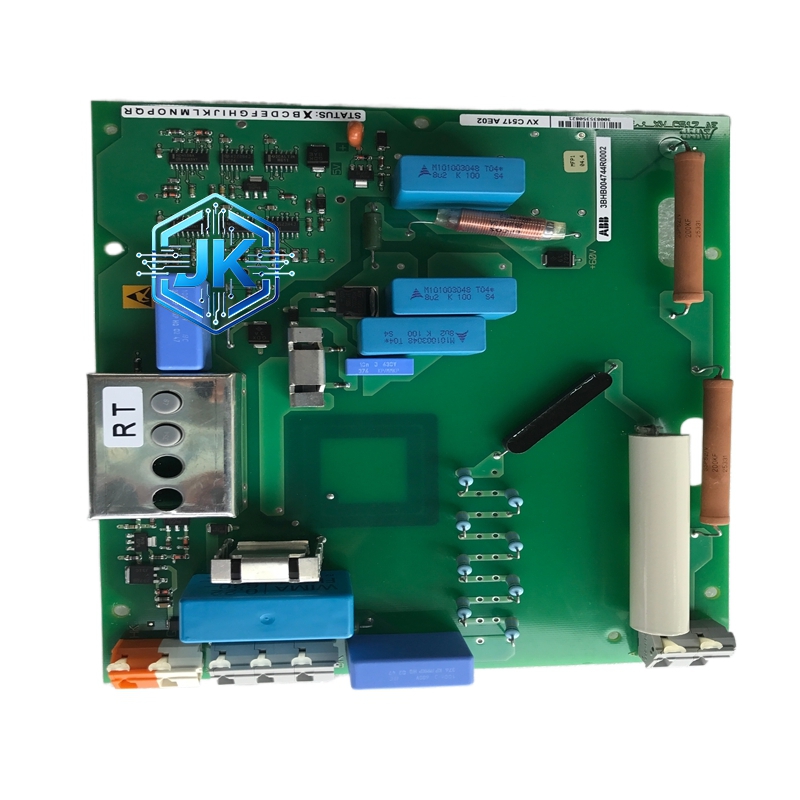

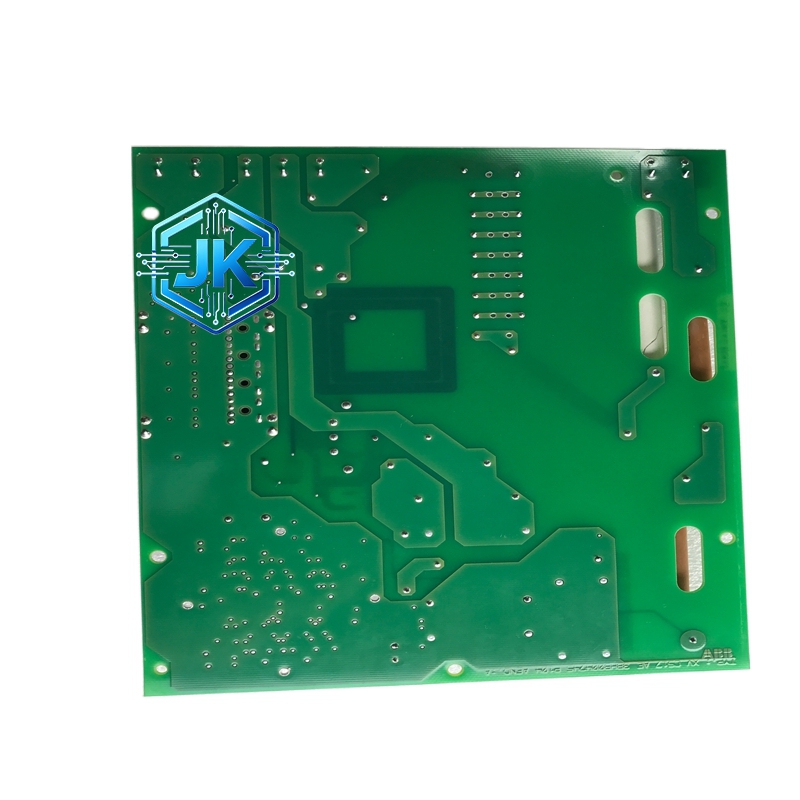

ABB XVC517AE02 伺服驱动控制器
技术规格：
所属系列：ABB Robotics 伺服驱动系统
控制轴数：通常为 单轴或双轴驱动板（具体视配置，517 通常指双轴或特定功率段）
总线接口：EtherCAT 或 SERCOS III，实现与主控制器的高速实时通信
功率等级：通常覆盖 0.75kW 至 3kW 等级的机器人关节
电流环带宽：> 1.6 kHz
速度环带宽****：> 200 Hz
供电电压：DC 560V / 320V（直流母线电压，由柜内电源模块提供）
反馈接口：支持 Hiperface DSL、EnDat 2.2、Resolver（旋变） 等高精度编码器接口
功能特点：
高级运动控制：内置前馈控制、摩擦力补偿、重力补偿和振动抑制算法
安全功能：集成 Safe Torque Off (STO) 和 Safe Stop 1 (SS1) 功能，符合 SIL3/PLe 安全等级
能量回馈：支持制动能量回馈技术，在机器人减速时将能量送回电网，节能高效
自整定：支持一键自动辨识电机参数（电阻、电感、惯量），缩短调试时间
紧凑设计：高功率密度设计，适合安装在机器人底座或控制柜的狭小空间内
性能参数：
位置控制精度：±0.01 mm（取决于编码器和机械精度）
最大输出电流：通常为 10A 至 20A RMS（峰值可达 2-3 倍）
开关频率：8 kHz 至 16 kHz（PWM 频率）
工作温度：0℃ 至 +45℃（柜内安装，需强制风冷）
防护等级：IP20（板卡级，安装在柜内）
材质构成：
PCB 板材：多层高 Tg 值 FR-4 板材，厚铜箔工艺，承载大电流
功率模块：IGBT 智能功率模块（IPM），内部集成驱动和保护电路
散热基板****：DBC（直接覆铜陶瓷基板），导热系数高，绝缘性能好
连接器：军规级高可靠性连接器，支持热插拔（部分型号）
外壳：压铸铝合金外壳，表面阳极氧化处理，兼顾屏蔽和散热
结构特征：
尺寸：标准欧卡尺寸，约为 230mm x 160mm
安装方式：通过背板插槽插入机器人控制柜，由锁紧手柄固定
接口布局：顶部为功率输出（U/V/W 接电机）、编码器接口和制动电阻接口；底部为通信接口和控制信号接口
指示灯：面板设有 Run、Fault、Ready 等状态指示灯
工作原理：
主控制器通过 EtherCAT 总线发送位置、速度或转矩指令。XVC517AE02 内部的 DSP 芯片以极高的频率（如 62.5μs）读取指令和编码器反馈，通过 PID 调节和空间矢量调制（SVPWM）算法，计算出 IGBT 的开关时序，驱动功率模块输出三相交流电。同时，电流传感器实时采样输出电流，形成电流闭环，确保电机输出力矩精准可控。
安装要求：
必须严格按照电气图纸接线，特别是动力线（U/V/W）和制动电阻线不可接错
安装时必须涂抹导热硅脂，并确保散热风道畅通
编码器线必须使用双屏蔽双绞线，且屏蔽层必须 360 度端接
使用注意事项：
备件更换时必须刷新固件（Firmware），且固件版本必须与机器人控制器（IRC5/OmniCore）版本完全匹配，否则无法启动
上电前必须测量直流母线电压，确认在 320V-560V 范围内且电压平衡
严禁在未接电机的情况下长时间运行空载测试（除特定调试模式外），以防过压炸机
如果报“过流”故障，首先检查电机动力线是否短路或接地
