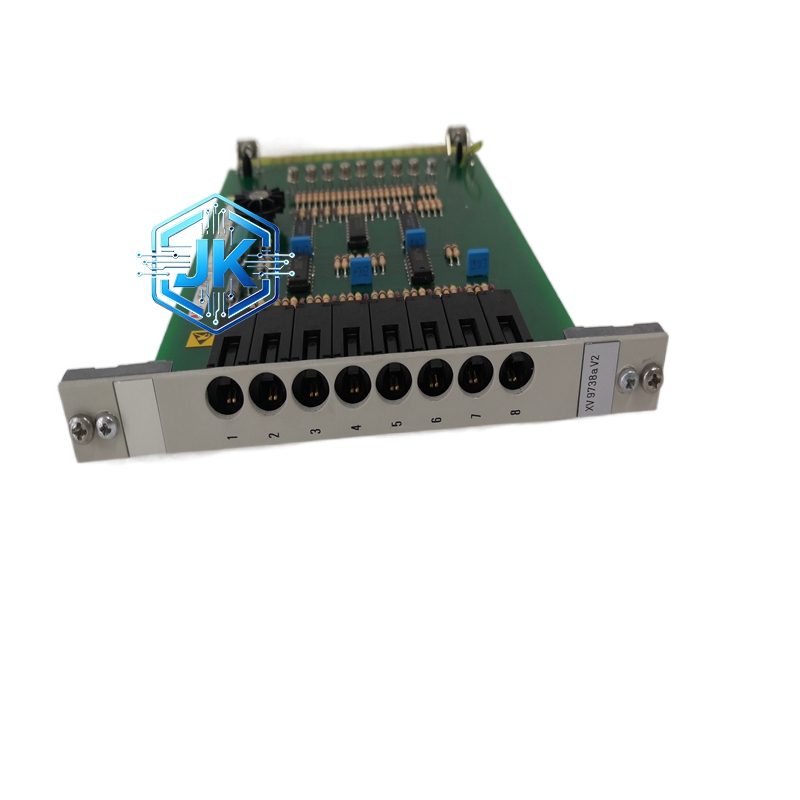

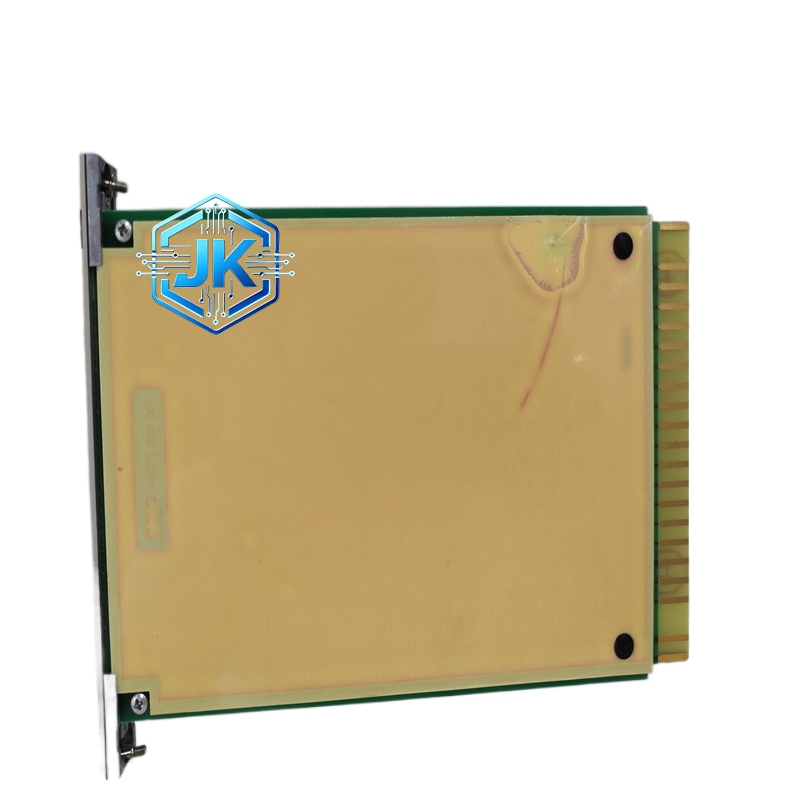

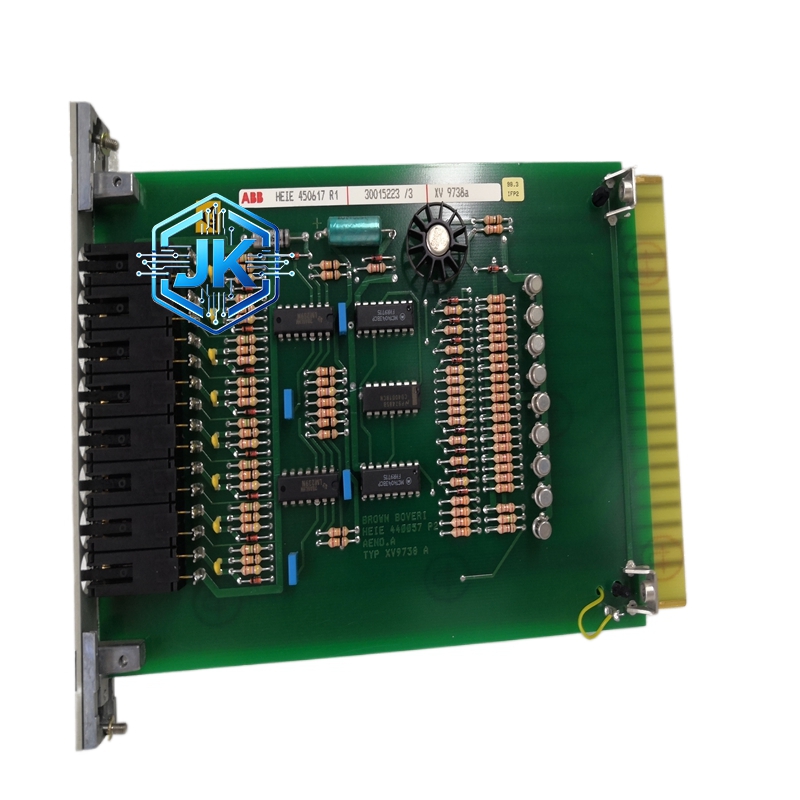

ABB XV9738A 阀岛接口模块
技术规格：
产品系列：ABB XV9000 系列阀岛
通信接口：支持 ASi 总线（Actuator Sensor Interface），部分版本兼容 Profibus DP 或 DeviceNet
I/O 点数：通常提供 8 点或 16 点数字量输出（DO）及若干输入（DI），具体取决于配置
工作电压：24V DC（由 ASi 总线供电或外部辅助电源）
防护等级：IP65 / IP67（整体模块防护）
工作压力：0.2 bar 至 10 bar（标准气动范围）
响应时间：< 10 ms（从接收指令到阀门动作）
功能特点：
总线通信：通过单根 ASi 电缆即可同时传输电源和数据，极大简化了布线
状态诊断：支持对每个通道进行短路、断线检测，并能反馈阀门的实际开关状态
模块化设计：可根据需求灵活增减 I/O 模块，扩展方便
节能模式：支持低功耗待机模式，减少系统能耗
集成安全功能：部分配置支持安全限压和安全排气功能，符合机械安全标准
性能参数：
环境工作温度：-25℃ 至 +60℃
存储温度：-40℃ 至 +85℃
湿度耐受：5% 至 95% RH（无冷凝）
抗振动能力：符合 IEC 60068-2-6 标准
MTBF（平均无故障时间）：> 100,000 小时
外壳材质：高强度 玻璃纤维增强聚酰胺（PA66-GF）
重量：约 200g 至 400g（视 I/O 数量而定）
材质构成：
外壳：采用耐冲击、耐化学腐蚀的工程塑料，表面经过特殊处理以抗紫外线老化
密封件：氟橡胶（FKM/Viton）O 型圈，确保在高温高压下不泄漏
触点：镀金铜合金触点，抗氧化，确保长期接触可靠
接线端子：Push-in 弹簧接线技术，免螺丝安装，抗振动
结构特征：
安装方式：标准 DIN 导轨（35mm）安装或直接螺丝固定在机器面板上
连接技术：顶部具有快速排气接头和推入式气管接头，底部为电气连接接口
指示灯：每路通道配备 LED 状态指示灯（绿色表示通电，红色表示故障/动作）
尺寸：超薄设计，宽度约为 22.5mm 至 45mm
工作原理：
XV9738A 接收来自上位 PLC 通过 ASi 总线发送的数字量控制信号。模块内部的微控制器解析指令，驱动相应的功率输出级（通常为 MOSFET 或三极管），控制内部先导阀的通断。先导阀动作后，驱动主阀换向，从而控制压缩空气流向气缸的有杆腔或无杆腔，实现气缸的伸出或缩回。同时，模块内部的反馈电路检测阀门实际位置，并通过 ASi 总线回传给上位机。
安装要求：
必须安装在干燥、无油雾直射的位置，虽然防护等级高，但长期油雾会影响密封寿命
ASi 总线电缆必须使用专用的黄色扁平电缆，不可与动力电缆混走
安装时需使用力矩螺丝刀，紧固力矩通常为 0.5 Nm 至 0.8 Nm
使用注意事项：
严禁在通气状态下拔插电气接口，必须先卸压再操作
定期检查排气过滤器，防止杂质堵塞阀芯
如果 LED 指示灯闪烁异常，需立即检查 ASi 通信地址是否冲突
不可超过额定压力 10 bar，否则可能导致密封失效或爆炸危险
