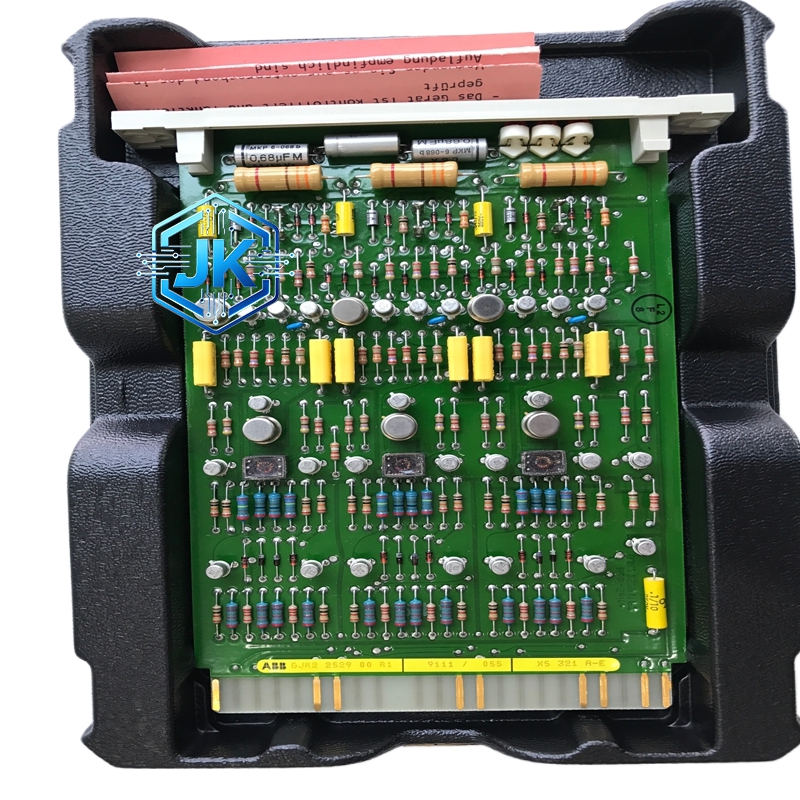

ABB XS321A 模拟量输入模块
技术规格：
所属系列：ABB AC500 XS 系列扩展模块
模拟量输入（AI）：3 路（或 4 路，视具体版本）
输入信号类型：DC 0-10V 或 4-20mA（每路独立配置）
分辨率：12 位 ADC（4096 级）
精度：±1% FS（满量程）
输入阻抗：电压模式 > 100kΩ，电流模式 250Ω
隔离电压：AI 与主站之间 > 1500V DC 隔离
通道间隔离：每路 AI 之间相互隔离
供电：由 PLC 主站背板直接供电
采样周期****：≤ 10ms（与 PLC 扫描周期同步）
安装：插入 AC500 PLC 主站扩展槽
功能特点：
多信号类型：每路通道可独立配置为电压或电流输入
两点标定：支持线性标定，可将 ADC 数值映射为实际工程量（如 0-100℃）
LED 状态指示：每路 AI 有独立 LED，显示通道是否正常
即插即用：自动识别，无需额外配置
断线检测：支持 4-20mA 断线检测功能，断线时输出特定值（如 0 或满量程）
过压保护：输入电压超过 30V 时自动保护
性能参数：
温漂：< 50 ppm/℃
共模抑制比（CMRR）：> 80dB
工作温度：-25℃ 至 +70℃
防护等级：IP20
MTBF：超过 80000 小时
材质构成：
PCB：四层 FR-4 板，涂覆三防漆
AD 芯片：12 位高精度 ADC 转换器（TI 或 ADI 芯片）
信号调理：运放 + 滤波电路
光耦：数字隔离光耦
接线端子：插拔式弹簧端子，镀镍
外壳：阻燃 ABS 塑料
结构特征：
尺寸：约 72mm x 90mm x 40mm
安装方式：插入 AC500 PLC 主站扩展槽
前面板：3 个 LED 指示灯 + 拨码开关（设置通道类型和量程）
接线端子：底部 3 组 AI 端子（每组 3 线：信号+、信号-、公共端）
工作原理：
外部传感器的模拟信号（如 4-20mA）经接线端子进入模块，通过信号调理电路（滤波、放大/转换）后送入 12 位 ADC 芯片进行模数转换。转换后的数字量通过背板总线传送给 PLC 主站 CPU，CPU 根据标定参数将其转换为实际工程量（如温度值），并参与控制运算。
安装要求：
AI 信号线必须使用屏蔽双绞线，屏蔽层单端接地
电流信号输入时，传感器供电和模块供电需共用公共端
拨码开关设置需与 PLC 程序中的配置一致
安装位置应远离大电流动力线
使用注意事项：
上电前需确认输入信号类型（电压/电流）与拨码开关设置一致
如果 AI 读数偏差大，需进行两点标定
4-20mA 输入时，不可将信号线悬空，需接入传感器或短路环
电压输入时，不可超过 10V，否则会损坏 ADC 芯片
长期不使用的通道建议接入中值信号（如 5V 或 12mA），避免浮空
