描述

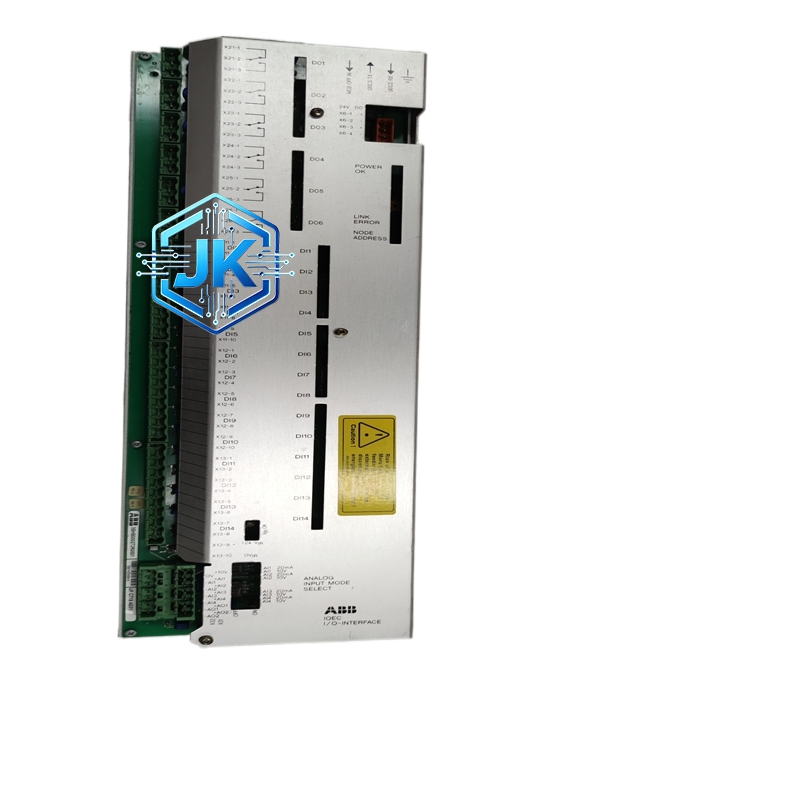

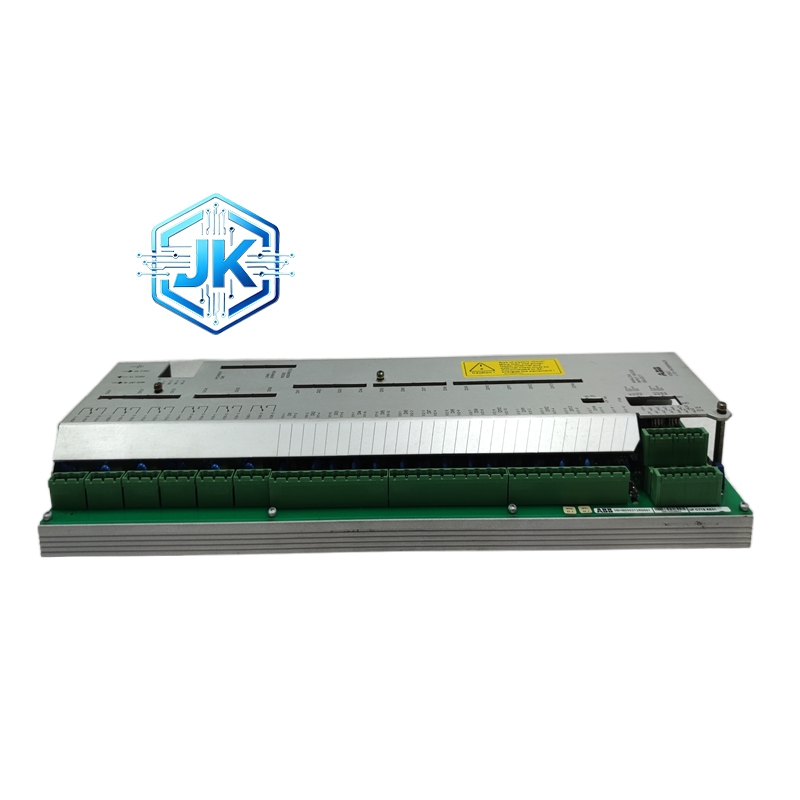

ABB UFC719AE01 励磁控制器
技术规格：
所属系列：ABB UNIDRIVE 励磁控制器系列
控制对象：直流电机励磁绕组、同步电机励磁绕组
励磁方式：他励、并励、复励
输出电流：根据电机功率，通常为 数安培至数百安培
输出电压：根据电机额定励磁电压，通常为 数十伏至数百伏 DC
给定输入：模拟量给定（0-10V 或 4-20mA）
反馈输入：励磁电流反馈（DC 0-10V 或 4-20mA）
数字量输入：励磁使能、励磁正向/反向、故障复位等
数字量输出：励磁就绪、励磁故障等
通信：支持 RS-485（Modbus RTU）
电源：AC 220V 供电
功能特点：
自动电压调节（AVR）：维持发电机端电压稳定
弱磁控制：在高速运行时自动减弱磁场，扩大调速范围
强磁控制：在低速或重载时增强磁场，提高转矩
励磁电流限制：防止励磁电流过大烧毁绕组
失磁保护：检测到励磁丢失时立即封锁电枢输出，保护电机
软启动：励磁电流软启动，避免冲击电流
性能参数：
励磁电流精度：优于 ±1%
响应时间：小于 50ms
工作温度：0℃ 至 +40℃
防护等级：IP20
MTBF：超过 40000 小时
材质构成：
外壳：金属喷塑外壳
PCB：多层 FR-4 板，三防涂层
功率器件：晶闸管或 IGBT 模块（用于励磁整流）
电流互感器：用于励磁电流检测
结构特征：
安装方式：DIN 导轨安装或面板安装
前面板：LED 指示灯 + 小尺寸显示窗
接线端子：主回路端子（励磁输出）+ 控制回路端子
工作原理：
UFC719AE01 接收电枢调速器发出的励磁电流给定信号，与实际励磁电流反馈进行比较，PI 调节器输出触发控制信号，驱动励磁整流桥（晶闸管）改变输出直流电压，从而调节励磁绕组中的电流大小。当需要弱磁时，给定信号减小，励磁电流降低，电机转速升高；当需要强磁时，给定信号增大，励磁电流升高，电机转矩增大。
安装要求：
励磁控制器必须与电枢调速器配套使用，不可单独运行
励磁回路的接线必须牢固，接触不良会导致磁场波动
安装位置应远离大功率变频器，避免电磁干扰
接地必须可靠
使用注意事项：
励磁回路严禁开路运行，否则会产生高电压击穿绝缘
上电顺序：先开励磁控制器，后开电枢调速器；停机顺序相反
如果励磁电流波动大，需检查电流反馈回路是否正常
定期测量励磁绕组的绝缘电阻，确保绝缘良好
