描述

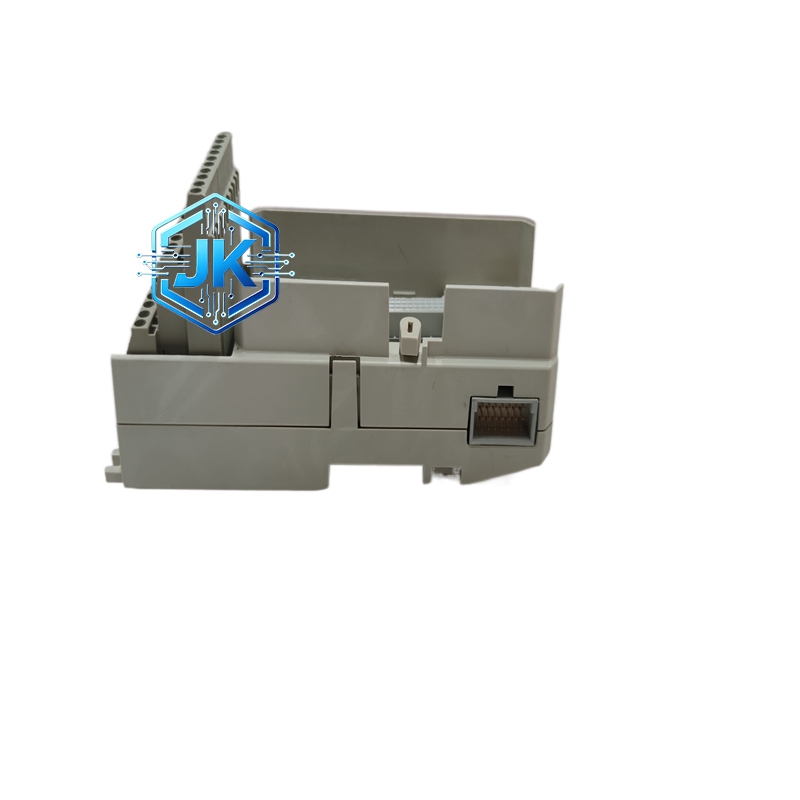

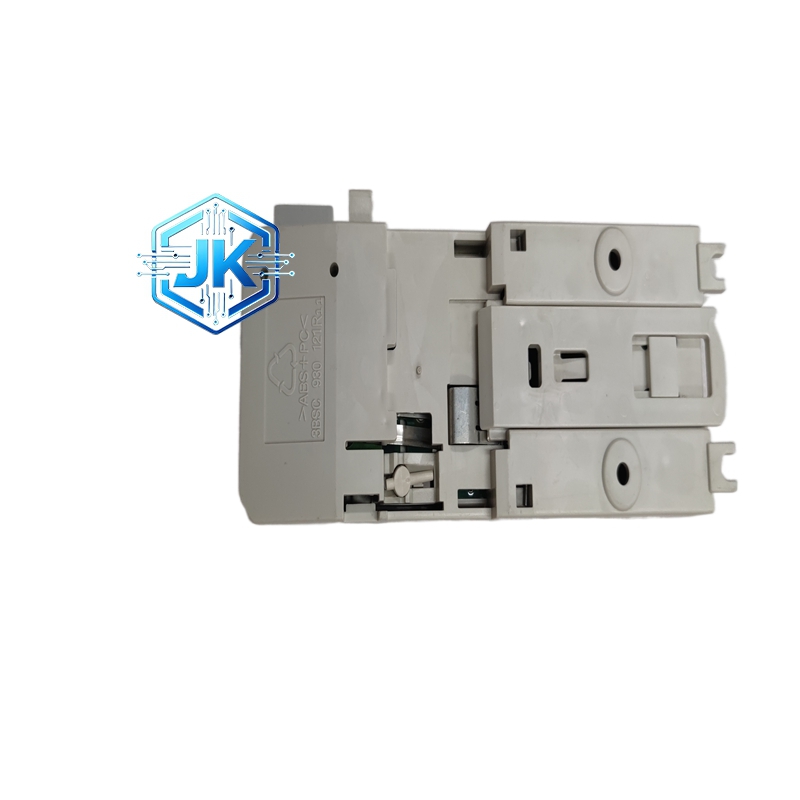

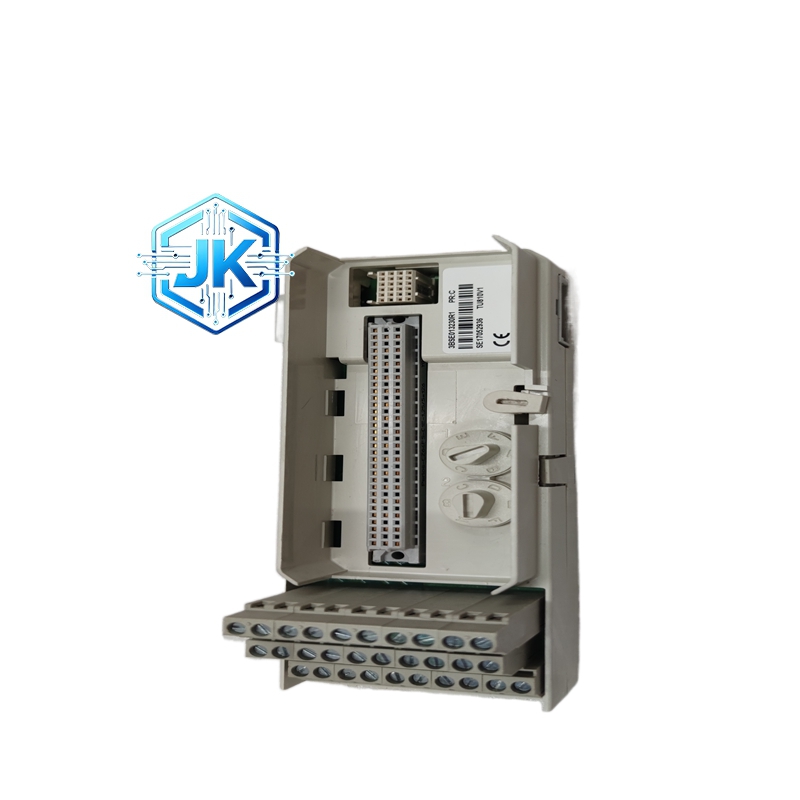

ABB TU810V1 3BSE013230R1 通用串行通讯接口模块
技术规格：
通讯接口：1 路 RS-232（DB9 母头）和 1 路 RS-485（端子式）
RS-232 参数：波特率 300 至 115200 bps，数据位 5 至 8 位，停止位 1 至 2 位，奇偶校验可选
RS-485 参数：波特率 300 至 115200 bps，支持半双工和全双工模式
支持协议：Modbus RTU（主站/从站），ABB 自由协议，用户自定义协议
缓冲区大小：发送缓冲区 256 字节，接收缓冲区 256 字节
供电电压：DC 24V（由 IM 总线提供）
功能特点：
支持 Modbus RTU 主站和从站两种工作模式，灵活适配不同的通讯架构
具备通讯超时自动检测功能，当外部设备长时间无响应时自动向控制器报告故障
内置自动重发机制，通讯失败时自动重试 3 次，提高通讯成功率
面板设有 LED 指示灯，实时显示数据发送和接收状态
所有通讯参数均可通过 Control Builder 编程软件进行灵活配置
应用场景：
通过 Modbus 通讯协议控制 ABB ACS800 系列变频器
连接智能电表、电磁流量计等具备 RS-485 接口的现场仪表
与条形码扫描器、电子秤等串口外设进行数据交互
老旧工控设备的串口数据采集与集成
性能参数：
RS-485 最大传输距离：1200 米（在 9600bps 速率下使用专用电缆）
RS-232 最大传输距离：15 米
通讯隔离电压：1500V DC
静电放电防护等级：大于 8kV 接触放电
工作温度范围：零下 25 摄氏度至零上 70 摄氏度
材质构成：
外壳采用阻燃 ABS 工程塑料
DB9 连接器采用金属屏蔽外壳，有效抗电磁干扰
内部核心电路采用光电隔离技术，确保强弱电完全分离
结构特征：
标准欧洲卡尺寸，可安装在 AC800M 机笼内
前面板集成 RS-232 DB9 接口和 RS-485 接线端子
顶部设有一排状态 LED 指示灯（电源、发送、接收、错误）
底部设有 IM 总线连接器
工作原理：
控制器发送的并行数据通过 IM 总线到达 TU810V1，模块内部的 UART 芯片将其转换为串行比特流，通过 RS-232 或 RS-485 收发器发送至外部设备。反之，接收到的串行数据被 UART 芯片接收并转换为并行数据，通过 IM 总线传回控制器。光电隔离器确保通讯侧与控制器侧之间实现完全的电气隔离，防止地环路干扰。
安装要求：
RS-485 总线必须在最远端连接一个 120 欧姆的终端电阻
通讯电缆必须使用屏蔽双绞线，且屏蔽层单端接地
RS-232 电缆长度严格控制在 15 米以内，否则信号衰减将导致通讯失败
使用注意事项：
RS-485 的 A 线和 B 线绝对不可接反，否则将无法通讯
严禁将 RS-232 和 RS-485 接口同时连接到同一台设备，会烧毁接口芯片
通讯参数（如波特率、数据位、停止位）必须与对端设备完全一致
