描述

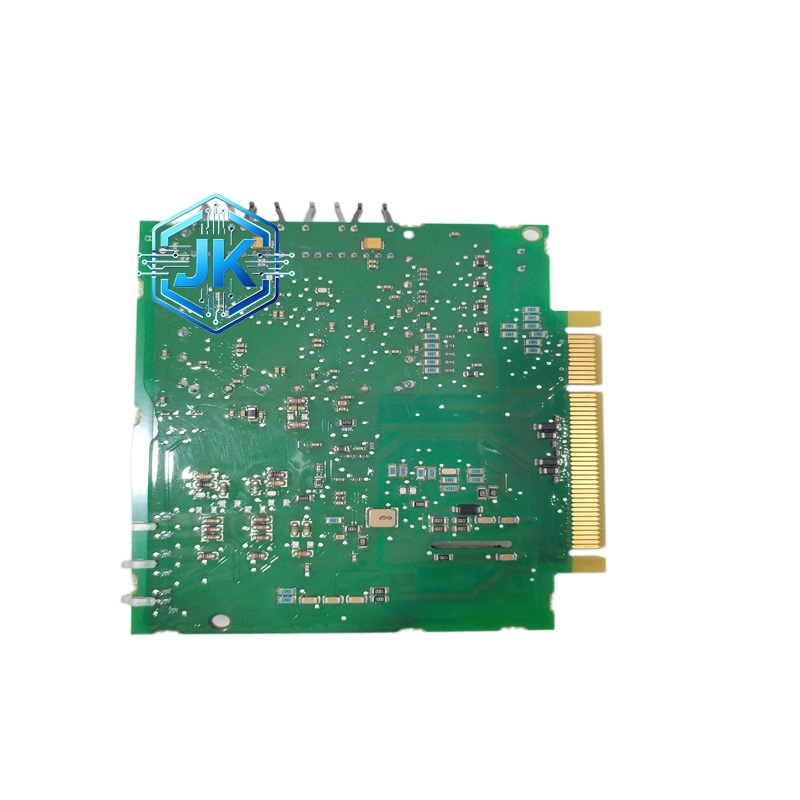

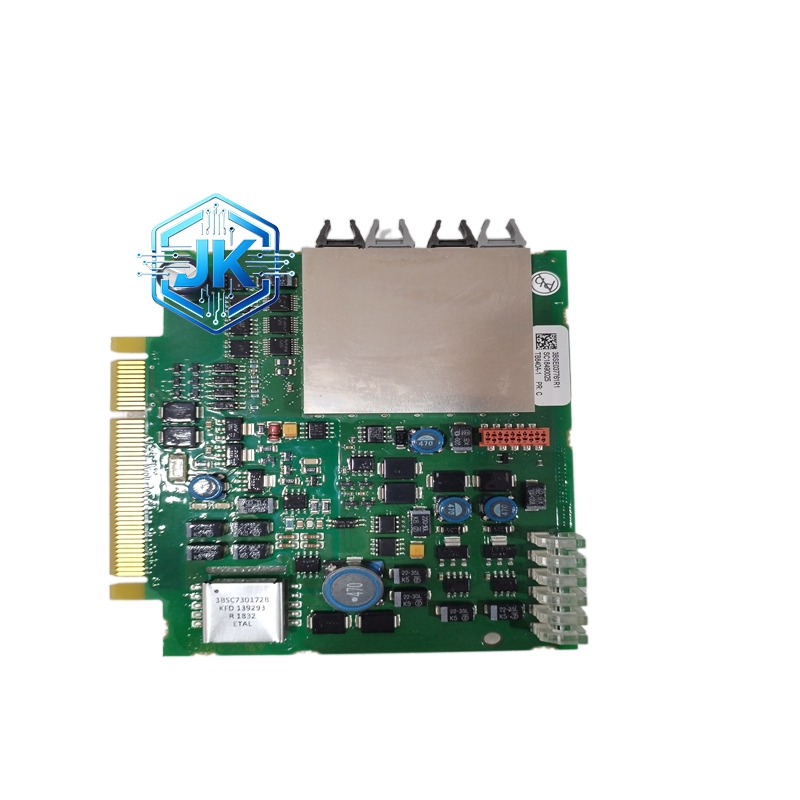

ABB TB840A 现场总线通讯接口模块
技术规格：
通讯协议：Profibus DP（Slave 模式）
传输速率：9.6kbps 至 12Mbps 可选
站点地址：通过旋转拨码开关设置（0-126）
连接器：标准 DB9 针型连接器（符合 Profibus 规范）
总线供电：部分版本支持总线供电
支持最大输入字节：244 字节输入 / 244 字节输出
功能特点：
完全兼容 Profibus DP V0 和 V1 标准
支持 GSD 文件导入，在组态软件（Control Builder）中即插即用
具备诊断功能，可监测总线通讯质量、丢包率、站地址冲突等
LED 指示灯实时显示通讯状态（Tx/Rx 闪烁表示数据交换正常）
支持 DP-V1 的等时模式（Isochronous Mode），满足运动控制的实时性要求
应用场景：
AC800M DCS 系统与西门子 S7 系列 PLC 之间的 Profibus 通讯
工厂级数据采集系统（SCADA）与现场控制器的数据交换
需要将 ABB 控制器接入已有 Profibus 网络的改造项目
性能参数：
总线隔离电压：1500V DC
ESD 防护：> 8kV（接触放电）
工作温度：-25°C 至 +70°C
EMC 等级：符合 IEC 61131-2
材质构成：
外壳为阻燃 PC 塑料
通讯接口采用金属屏蔽 DB9 连接器
内部电路板为 FR-4 玻纤板，涂覆三防漆
结构特征：
标准 DIN 导轨安装
前面板设有拨码开关（设置站地址）、LED 指示灯（Power, Run, Fault, Tx/Rx）
背部设有 DB9 通讯口和电源接线端子
工作原理：
模块内部集成了 Profibus DP 协议栈芯片（如 SPC3 或类似专用 ASIC）。当 AC800M 控制器通过内部总线发送数据时，TB840A 将数据封装为 Profibus DP 帧格式（包含站地址、功能码、数据区、CRC 校验等），通过 DB9 接口发送到 Profibus 总线上。反之，接收到的 Profibus 数据被解包后传送给控制器。拨码开关设定的站地址决定了该模块在总线上的唯一身份。
安装要求：
Profibus 总线必须在两端各接一个 120Ω 终端电阻（TB840A 通常内置终端电阻，通过拨码开关启用或禁用）
总线电缆必须使用专用的紫色 Profibus 屏蔽双绞线
模块的 DB9 接口严禁带电插拔
使用注意事项：
站地址拨码开关设置后必须重新上电才能生效
若通讯异常，首先检查终端电阻是否启用、站地址是否冲突
Profibus 总线上所有设备的传输速率必须一致
