描述

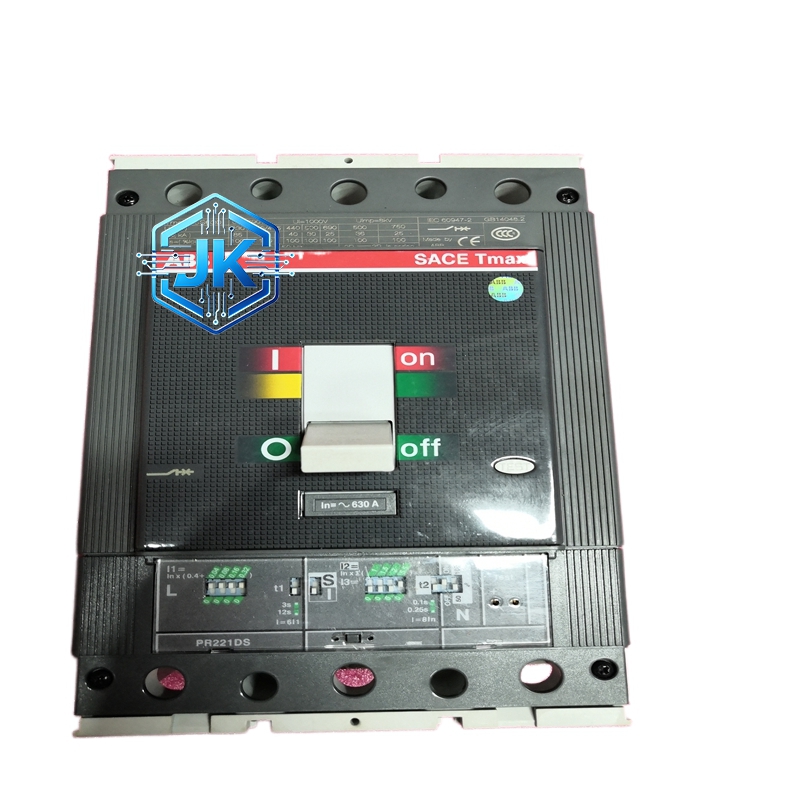

ABB T5S630 塑壳断路器（带 PR221DS-LSI 脱扣器）
技术规格：
系列：Tmax T5S
额定电流（In）：630A
极数：3P（三极）
脱扣器型号****：PR221DS-LSI
脱扣器功能：L（长延时过载保护）、S（短延时短路保护）、I（瞬时短路保护）
额定绝缘电压（Ui）：750V AC
额定工作电压（Ue）：690V AC 及以下
额定极限短路分断能力（Icu）：65kA @ 440V AC（R630 级别）
额定运行短路分断能力（Ics）：50kA @ 440V AC（F 级别，Ics/Icu = 77%）
分断能力级别：F 级（配电型）
调谐范围：
长延时（L）：Ir = 0.4 – 1.0 × In（即 252A – 630A 可调）
短延时（S）：Isd = 1.5 – 10 × Ir，延时 0.05s – 0.4s
瞬时（I）：Ii = 1.5 – 10 × Ir（不可调延时，或 0.01s 固定延时）
脱扣器供电：DS 版本 = 直流供电（DC 24-250V）
通信：可选配 PR022/C 通信模块，支持 Modbus RTU
功能特点：
三段保护：L 保护过载，S 保护短路（实现选择性），I 保护大短路（瞬时切除）
精确可调：所有保护参数均可通过脱扣器面板上的旋钮精确调节，无需更换部件
选择性配合：通过调整 S 段的延时和电流值，实现与上级和下级断路器的选择性保护
旋转手柄操作：正面操作，手柄可处于合闸、分闸、储能、隔离四个位置
电气互锁：可加装电气互锁附件，防止两台断路器同时合闸
电能测量：PR221DS 脱扣器可选配测量功能，监测电流、电压、功率、电能等参数
性能参数：
机械寿命****：> 20000 次
电气寿命：> 10000 次
操作机构类型：旋转式操作机构
工作温度：-25℃ 至 +70℃
防护等级：IP40（前端），安装于柜内后可达 IP54
安装方式****：DIN 导轨安装 / 螺钉固定安装
材质构成：
外壳：阻燃、耐高温的 热塑性塑料（PBT+GF30 玻璃纤维增强）
灭弧室：陶土灭弧室，内含多片金属灭弧栅片
触头系统：银氧化锡（AgSnO2）合金触头，耐电弧烧蚀
接线端子：铜合金镀银，螺栓固定，适用 25mm² 至 240mm² 电缆
脱扣器外壳：阻燃 PC 塑料
结构特征：
尺寸：约 105mm 宽 x 250mm 高 x 110mm 深（3 极宽度）
正面：旋转操作手柄（黑色/红色）、脱扣器面板（带 LED 指示和调节旋钮）、分合闸状态指示窗口（红色=合闸，绿色=分闸）

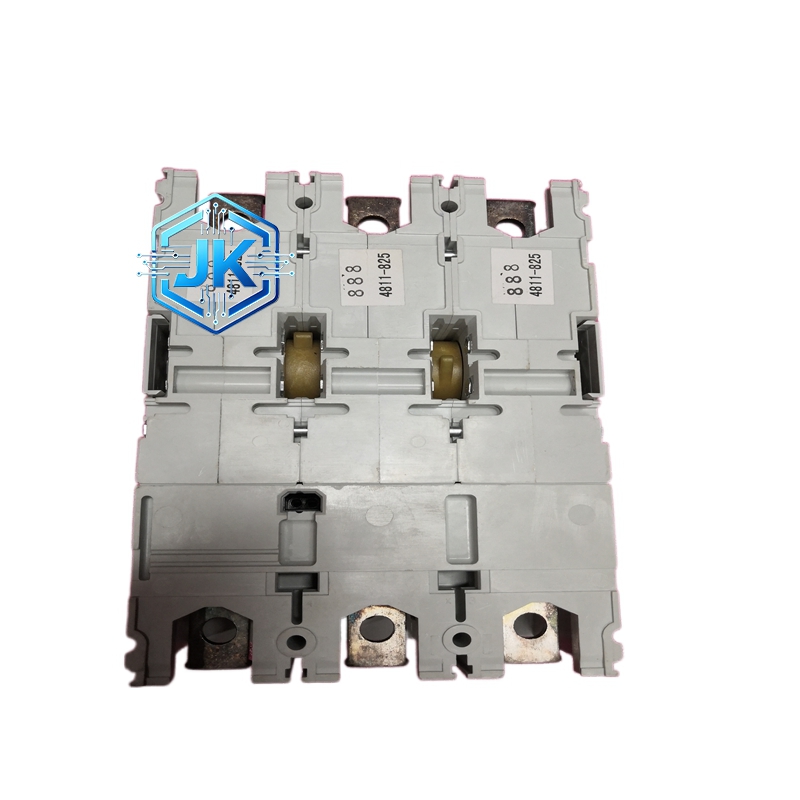

背面：接线端子排，分为进线端（上）和出线端（下）
侧面：可加装辅助触点、分励脱扣器、欠压脱扣器等附件的安装孔
工作原理：
当线路电流超过长延时（L）设定值并持续一定时间后，脱扣器的双金属片或电子模拟电路触发，驱动脱扣机构使断路器分闸（过载保护）。当短路电流超过短延时（S）设定值并持续 S 段延时后，电子脱扣器驱动分闸（选择性短路保护）。当短路电流超过瞬时（I）设定值时，电磁脱扣器在几毫秒内驱动断路器瞬时分闸（短路保护）。PR221DS 脱扣器通过电流互感器采样各相电流，由内部 DSP 芯片进行计算和判断。
安装要求：
必须使用力矩扳手按照规定力矩拧紧接线端子螺栓（通常为 60-80Nm，具体参照安装手册）
进线端接电源侧，出线端接负载侧，不可接反
如需实现选择性保护，上下级断路器的 S 段电流和延时必须配合整定
安装于 DIN 导轨时，需使用专用的 T5 安装底板
周围应留有足够的空间用于接线和散热
使用注意事项：
不可将 T5S630 用作隔离开关，它不具备隔离功能，检修时必须使用隔离开关
定期检查脱扣器的设定值是否与负载匹配，负载变化后需重新整定
如果断路器频繁跳闸，需排查线路是否存在接地故障或过载
手动分闸后，需将手柄旋转至”再扣”位置才能重新合闸
不可自行拆解灭弧室，灭弧栅片损坏时需更换整个断路器
