描述
ABB SYN5201A-Z 同步检查继电器（特定固件版本 V277）
技术规格：
所属系列：SYN500 系列同步检查继电器
订货号：3BHB006714R0277
固件版本：V277
监测参数：电压幅值差（ΔU）、频率差（Δf）、相角差（Δφ）、相序
电压输入：2 路，AC 100V 或 110V（经 PT 降压后）
频率范围：45Hz 至 65Hz
相角差设定范围****：0° 至 180°（通常设定为 10° 至 30°）
动作时间****：0.1 秒 至 5 秒（可调，即合闸允许窗口时间）
输出触点****：2 组转换触点（CO），用于合闸允许信号和合闸闭锁信号
供电****：AC/DC 110V 至 240V
安装方式：DIN 导轨安装（35mm） 或 面板安装
功能特点：
三条件同步检测：同时检测 ΔU、Δf、Δφ 三个参数，任意一个不满足即闭锁合闸
滑差频率检测：实时计算两个电源之间的频率差（滑差），确保合闸瞬间相角差在允许范围内
相序检测：自动检测两路电源的相序是否一致，相序错误时禁止合闸
可调合闸窗口：用户可设置合闸允许的时间窗口（如相角差在 ±20° 以内且持续 0.5 秒以上才允许合闸）
LED 状态指示：前面板设有”同步条件满足”（绿色）和”不同步/闭锁”（红色）指示灯
故障记录：记录最近一次同步检测的结果和参数
性能参数：
电压监测精度：±0.5%
频率监测精度：±0.01Hz
相角差精度：±1°
动作时间精度：±3%（设定值）
工作温度：-25℃ 至 +70℃
MTBF：> 100000 小时
材质构成：
外壳：阻燃 V0 级 PC/ABS 塑料
端子：铜镀镍螺钉端子
内部继电器：银合金触点
PCB：FR-4 涂三防漆
结构特征：
尺寸：约 90mm 宽 x 110mm 高 x 60mm 深

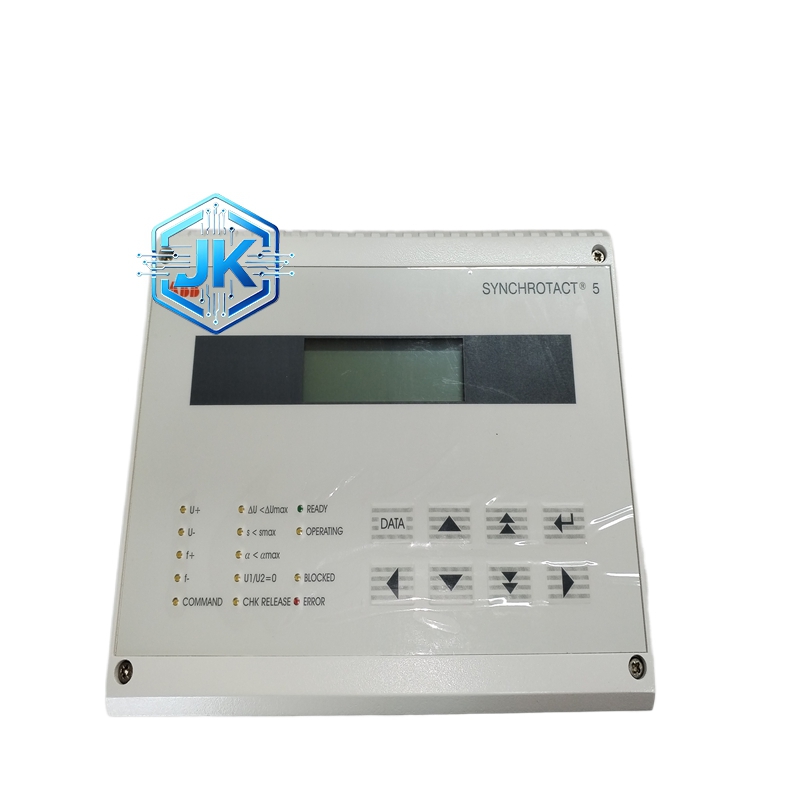

前面板：LED 指示灯 + 功能按键 + 小型 LCD 或拨码开关（用于设定参数）

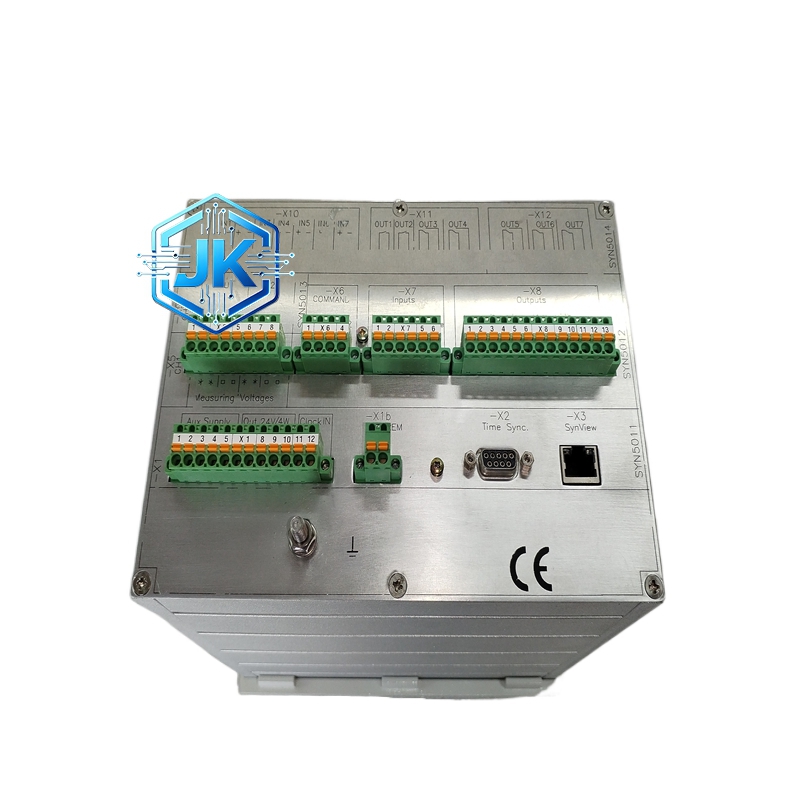

背面：2 组电压输入端子 + 2 组输出触点端子 + 电源端子
工作原理：
两路电源的电压信号分别接入继电器的两个输入通道。内部的 ADC 采样两路电压的幅值和频率，同时通过过零检测电路计算两路电压的相角差。FPGA 或专用芯片将这三个参数与用户设定的门槛值进行比较。当 ΔU < 设定值、Δf < 设定值、Δφ < 设定值且相序正确时，继电器驱动输出触点闭合，发出”同步条件满足”信号，允许操作员或自动装置进行合闸。如果任一条件不满足，输出触点保持断开，闭锁合闸。
安装要求：
两路电压输入必须分别接自需要同步的两个电源（如电网 PT 和发电机 PT）
PT 的变比和接线必须完全一致，否则电压幅值比较会出错
输出触点的”合闸允许”信号应接入合闸回路的控制线圈
安装于柜内时需确保良好接地
使用注意事项：
同步条件的设定值必须由专业工程师根据发电机和电网的参数计算，错误的设定会导致非同期合闸，造成设备损坏
固件版本 V277 的功能范围与其他版本不同，更换固件前需确认兼容性
定期用测试功能验证继电器的同步检测逻辑是否正常
如果继电器频繁闭锁合闸，需检查两路电源的电压和频率是否稳定
