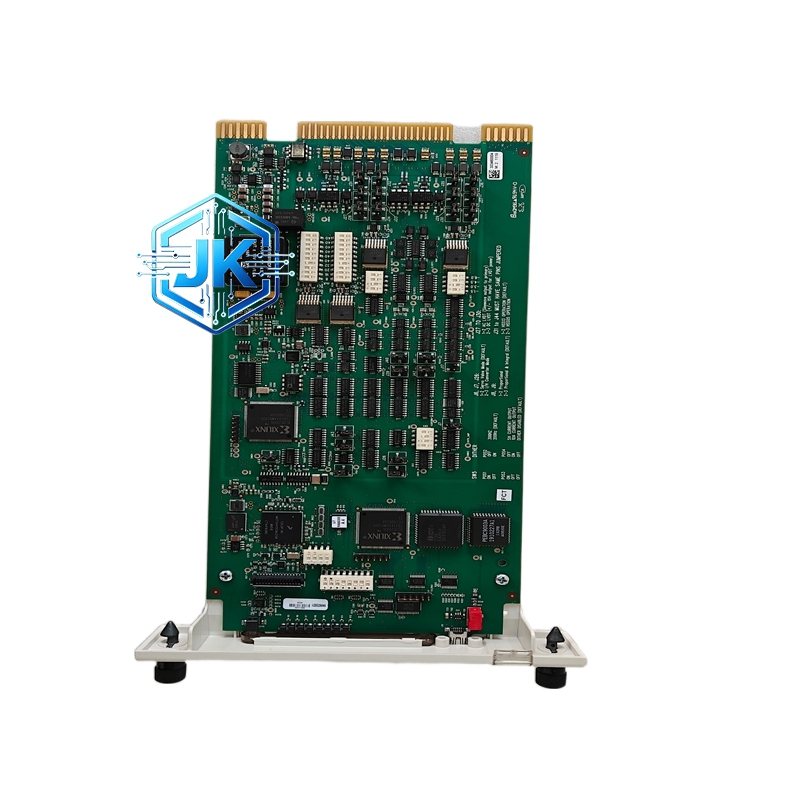

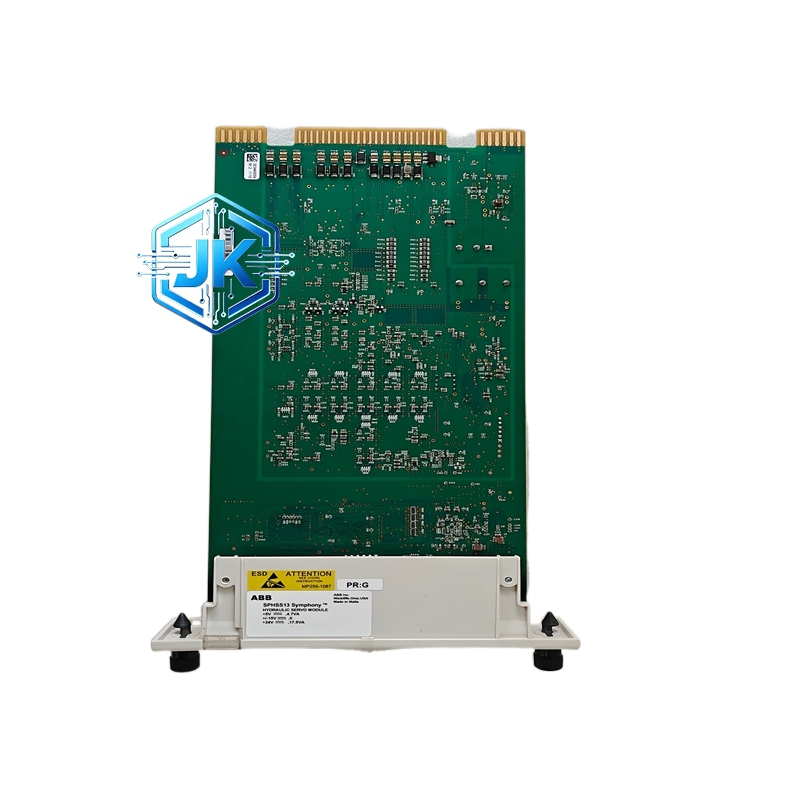

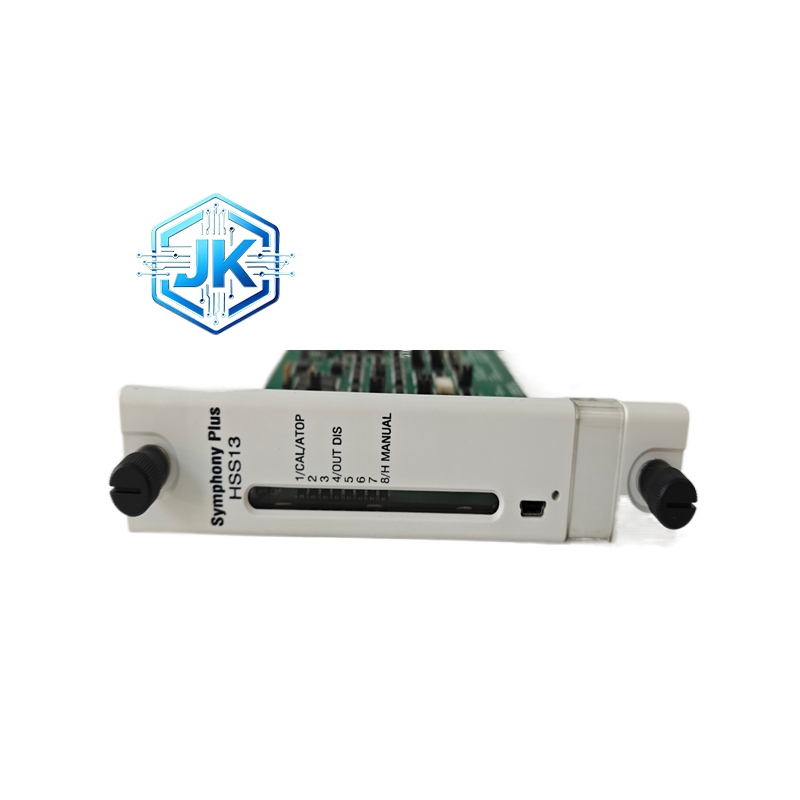

ABB SPHSS13 模拟量输出扩展模
产品简介：
ABB SPHSS13 是 SPA 系列低压保护与控制系统专用的模拟量输出扩展模块，提供多达 13 路独立的模拟量输出通道。该模块主要用于将 SPA 主机内部运算产生的数字控制信号转换为标准的 4 至 20 毫安直流电流信号或 0 至 10 伏直流电压信号，从而实现对外部执行机构的精确模拟量控制。它是 SPA 系统实现闭环自动调节、远程设定值下发以及过程变量控制的核心硬件组件，广泛应用于需要精密过程控制的工业配电与自动化场景中。
技术规格：
输出通道数量：13 路独立模拟量输出
输出信号类型：4 至 20 毫安直流电流 或 0 至 10 伏直流电压，通过跳线或软件配置切换
输出精度：优于满量程的正负 0.2 百分比
分辨率：12 位数模转换器
更新速率：每通道 10 次每秒
供电方式：由 SPA 主机通过 SPA 总线直接供电，无需外部辅助电源
隔离电压：每通道之间以及通道对地之间均实现 500 伏直流电气隔离
功能特点：
每一路输出通道均支持独立的工程量标定，无需更换硬件跳线，全部通过软件完成
具备断线检测功能，当外部回路发生断路时，主机能够准确识别并发出报警
支持掉电保持功能，在通信中断或模块失电恢复后，输出自动保持最后一次的有效数值，防止执行机构失控
通道之间完全电气隔离，互不干扰，支持电流输出与电压输出混合使用
内置短路保护电路，单路输出短路不会影响其他通道的正常工作
应用场景：
暖通空调系统中电动调节阀的开度控制，通过 4 至 20 毫安信号驱动阀门执行器
变频器频率给定信号的远程下发，通过 0 至 10 伏电压信号控制电机转速
工业过程控制中流量计、压力变送器的设定值远程调整
大型配电系统中各馈线回路的电流分配比例控制
性能参数：
电流输出负载能力：最大驱动 600 欧姆负载（在 24 伏供电条件下）
电压输出负载能力：最大驱动 1000 欧姆负载
温度漂移系数：小于每摄氏度 20 百万分之一
工作温度范围：负 25 摄氏度至正 70 摄氏度
功耗：小于 2 瓦（由总线供电）
绝缘强度：输出端子对地之间耐压 2.5 千伏交流电持续 1 分钟
材质构成：
外壳采用高阻燃聚碳酸酯加玻纤增强工程塑料，阻燃等级达到 UL94 V-0 标准
接线端子采用磷铜材质并镀锡处理，接触电阻低且具有优异的抗氧化性能
内部印刷电路板采用工业级 FR-4 玻纤板，并全面涂覆三防漆以防潮防霉
结构特征：
标准半宽设计，宽度为 2 个模数即 36 毫米，符合 DIN 导轨安装标准
前面板设有通道标识和微型拨码开关，用于设置通道地址
背部接线端子排布整齐，间距宽大，支持标准冷压端头快速接线
顶部设有一排绿色 LED 状态指示灯，实时显示各通道的输出工作状态
工作原理：
SPA 主机通过 SPA 总线向模块发送包含 13 个通道目标值的数据包。模块内部微控制器接收数据后，通过 12 位数模转换器将数字量转换为精确的模拟电压或电流信号。该模拟信号经过光电隔离器隔离后送至输出端子，驱动外部负载。同时模块内部的模数转换器会采样实际输出值并回传给主机进行闭环校验。
安装要求：
必须安装在 SPA 主机旁边的 DIN 导轨上，通过专用总线连接器与主机可靠连接
模拟量输出线缆必须使用屏蔽双绞线，屏蔽层在模块侧单端接地
电压输出模式下严禁输出端对地短路，电流输出模式下严禁开路运行
使用注意事项：
严禁在通电状态下插拔总线连接器，否则会烧毁总线接口芯片
若外部执行机构距离较远，需考虑线路压降对精度的影响，必要时加装信号放大器
每路输出的负载阻抗必须在模块允许范围内，超载会导致输出精度下降甚至损坏模块
