描述

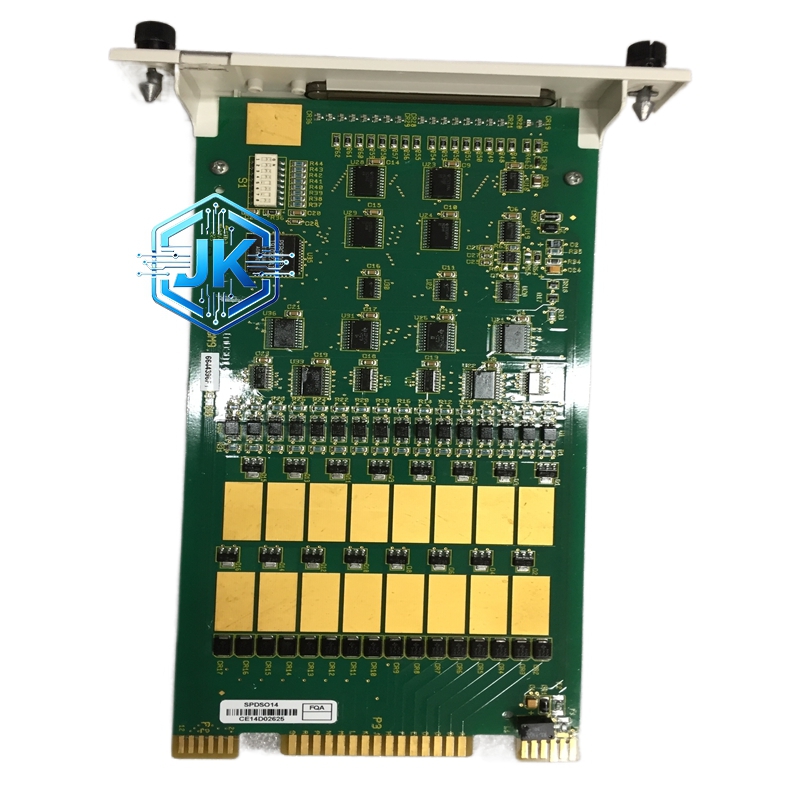

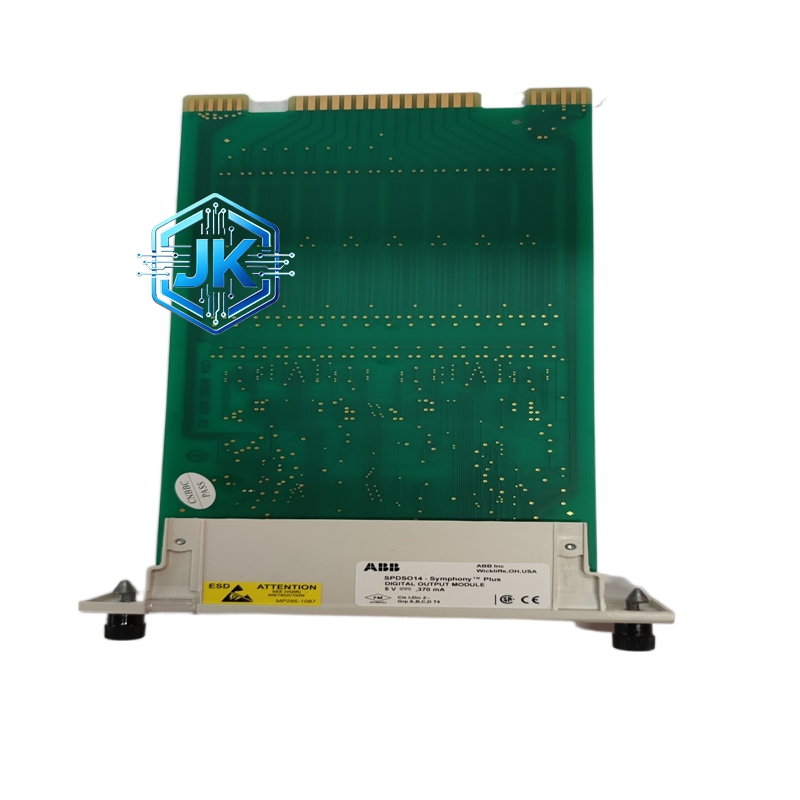

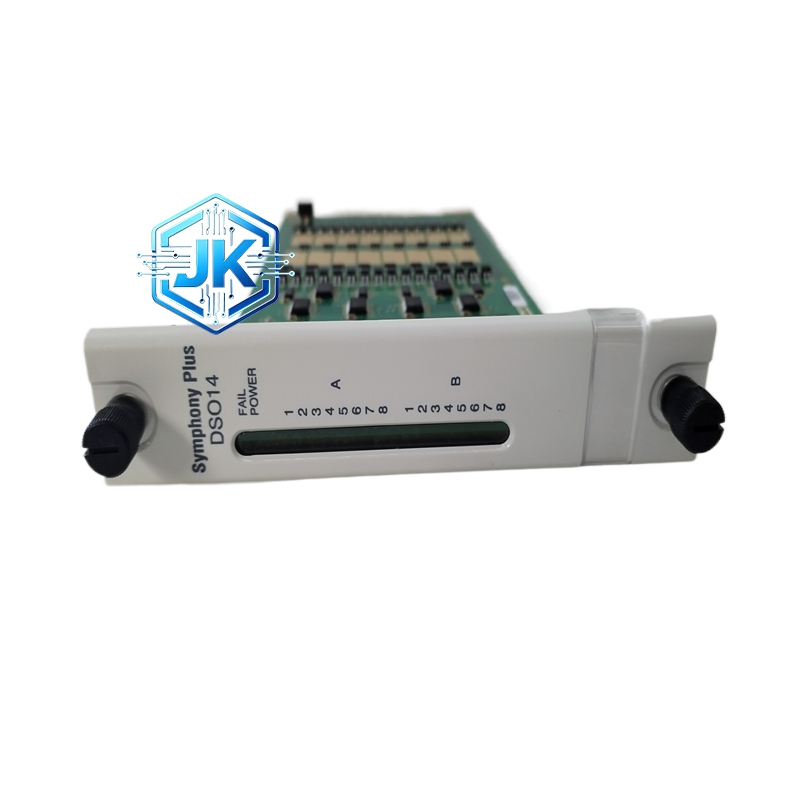

ABB SPDSO14 数字量输出扩展模块（14通道）
技术规格：
输出通道：14 路
输出类型：NPN 晶体管输出（Sink Output，低电平有效）
输出电压：DC 0V 至 30V（最大）
输出电流：每路最大 300mA（总电流有限制，通常 1.5A – 2A）
响应时间：< 1ms（晶体管开关速度极快）
状态指示：每路配有红色 LED 指示灯
功能特点：
无触点寿命限制，适合高频动作场合（如闪烁报警灯）
支持脉冲输出功能，可用于控制步进电机或计量脉冲输出
具备短路保护功能，单路输出短路不会烧毁整个模块（有保险丝或电子保护）
输出状态可由 SPA 主机直接强制设置，便于调试
应用场景：
驱动配电柜面板上的“合闸”、“分闸”、“故障”指示灯
控制电铃、警报器的鸣响
向外部 PLC 或 BMS 发送干接点动作信号
控制电磁阀的通断（需配合续流二极管）
性能参数：
导通压降：< 1.5V（饱和压降小，发热低）
截止漏电流：< 0.1mA
绝缘强度：输出对输出之间，输出对地之间 500V AC
材质构成：
散热性能良好的铝合金或高导热塑料外壳
输出驱动管为进口大功率晶体管，耐热性好
结构特征：
标准 DIN 导轨安装
接线端子排布整齐，间距符合 IEC 标准，方便使用标准冷压头
顶部 LED 指示灯在暗光环境下也清晰可见
工作原理：
当 SPA 主机逻辑运算结果需要某一路输出动作时，主机通过总线发送指令。模块内部译码电路选中对应的晶体管基极，施加驱动电流，晶体管饱和导通，输出端与 0V（COM）连通。外部负载（如继电器线圈）一端接电源正极，另一端接模块输出端，形成回路，负载得电动作。反之，晶体管截止，负载失电。
安装要求：
由于是 NPN（低电平有效）输出，外部负载必须连接在电源正极（+24V）和模块输出端之间，公共端（COM）接 0V。切勿接反，否则无法驱动负载且可能烧管
如果驱动感性负载（如继电器），必须在负载两端反向并联续流二极管
使用注意事项：
严禁输出端直接短路到电源正极（+24V），这将导致晶体管瞬间击穿
总输出电流不要超过模块标称最大值，否则会触发过热保护或烧毁保险丝
COM 端（公共端）必须可靠连接到电源的 0V 极
