描述

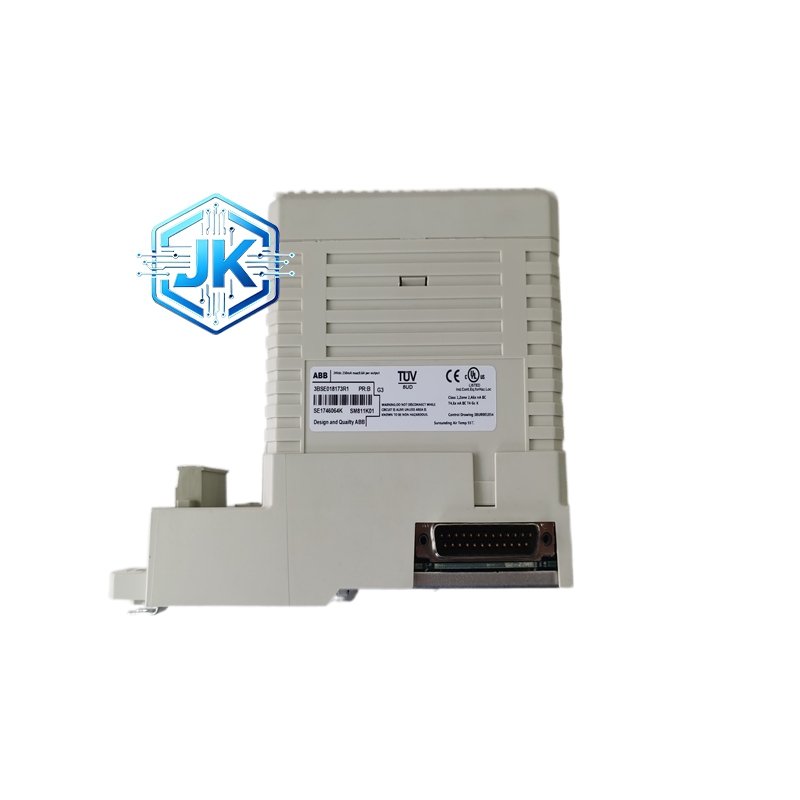

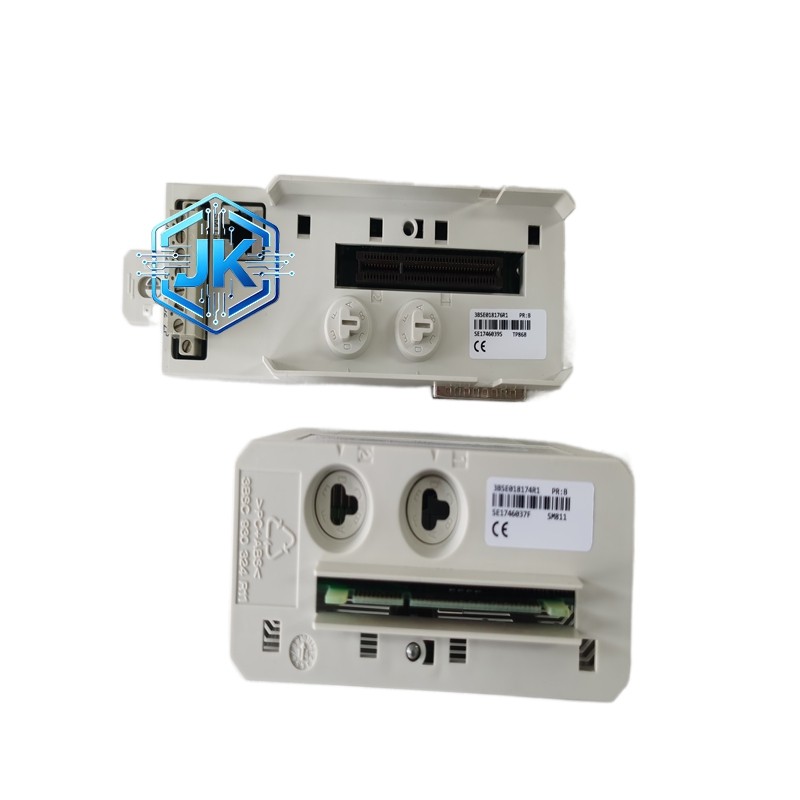

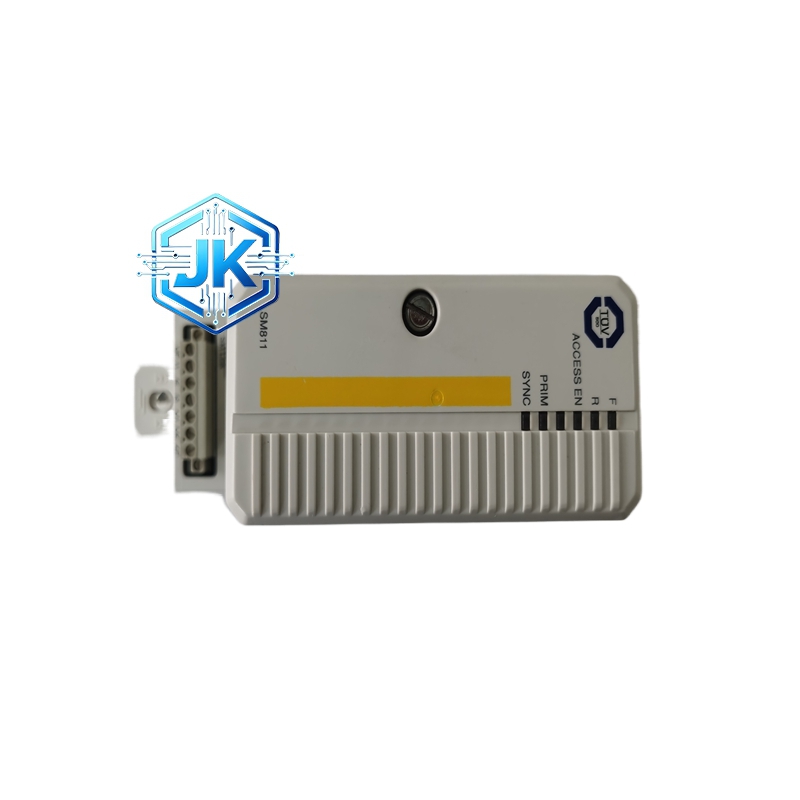

ABB SM811K01 开关电源模块（订货号3BSE018173R1）
技术规格：
- 所属系统：ABB AC 800M 控制器
- 输入电压：110 V DC或220 V DC（可选，通过跳线配置）
- 输出电压：5.1 V DC（主输出），24 V DC（辅助输出，部分版本）
- 输出电流：5.1 V输出最大10 A，24 V输出最大2 A（典型值）
- 总功率：约60瓦
- 效率：大于85%
- 纹波和噪声：小于50 mV（峰峰值）
- 保护功能：过流保护、过压保护、短路保护、过温保护
- 冗余支持：支持N+1冗余配置，单模块故障不影响系统运行
- 工作温度：0至+60°C
- 安装方式：AC 800M控制器机架插槽
- 订货号：3BSE018173R1
功能特点：
- 为机架内所有模块提供稳定、干净的直流电源
- 具备完善的保护功能，任一路输出异常时自动关断
- LED指示灯显示电源正常、故障和冗余状态
- 支持热插拔，在线更换不影响其他模块运行
- 输入电压范围宽（110 V或220 V DC），适应不同现场供电条件
- 符合IEC 61000电磁兼容标准
- 电源模块故障时自动切换到冗余模块，系统不中断
性能参数：
- 启动时间：小于500毫秒
- 保持时间：大于20毫秒（输入断电后）
- MTBF：大于100000小时
- 绝缘电阻：大于10兆欧姆（500 V DC测试）
- 介电强度：1500 V AC，1分钟
- 温度系数：小于0.02%/°C
材质构成：
- PCB板：FR-4环氧玻璃纤维板
- 变压器：高频铁氧体磁芯变压器
- 开关管：MOSFET
- 整流管：肖特基二极管
- 滤波电容：低ESR电解电容
- 外壳：金属屏蔽罩
结构特征：
- 标准DIN尺寸电源模块，适配AC 800M控制器机架
- 前面板设有LED指示灯（电源正常、故障、冗余）
- 后面板为输入输出接线端子排
- 顶部设有散热孔
- 模块厚度约40至50毫米
- 重量约0.3至0.5千克
工作原理：
SM811K01采用高频开关电源技术（PWM调制）。输入直流电经高频逆变、高频变压器隔离降压、整流滤波后输出稳定的5.1 V和24 V直流电。PWM控制器根据输出电压反馈实时调整占空比，确保输出电压稳定。保护电路实时监测输出电流、电压和温度，异常时立即关断输出。
应用场景：
- AC 800M控制器机架供电
- 电厂DCS系统控制器电源
- 化工装置控制柜电源
- 冶金自动化产线控制系统
- 任何使用AC 800M控制器的工业自动化场合
安装要求：
- 安装在控制器机架最左侧或最右侧专用电源槽位
- 输入接线必须牢固，防止接触不良导致断电
- 冗余配置时两个模块应分别接入不同的直流电源回路
- 安装完成后需在系统中配置电源冗余参数
- 输入和输出接线分开走线，避免干扰
使用注意事项：
- 严禁在输出端短路，否则会触发保护关断
- 定期检查风扇运转情况（如有风扇型）
- 模块故障时系统会自动切换到冗余模块，需尽快更换故障模块
- 清洁时使用干燥压缩空气，禁止使用湿布
- 更换模块时需确认新模块固件版本与系统兼容
- 冗余配置时两个电源应来自不同的UPS或直流母线段
