描述

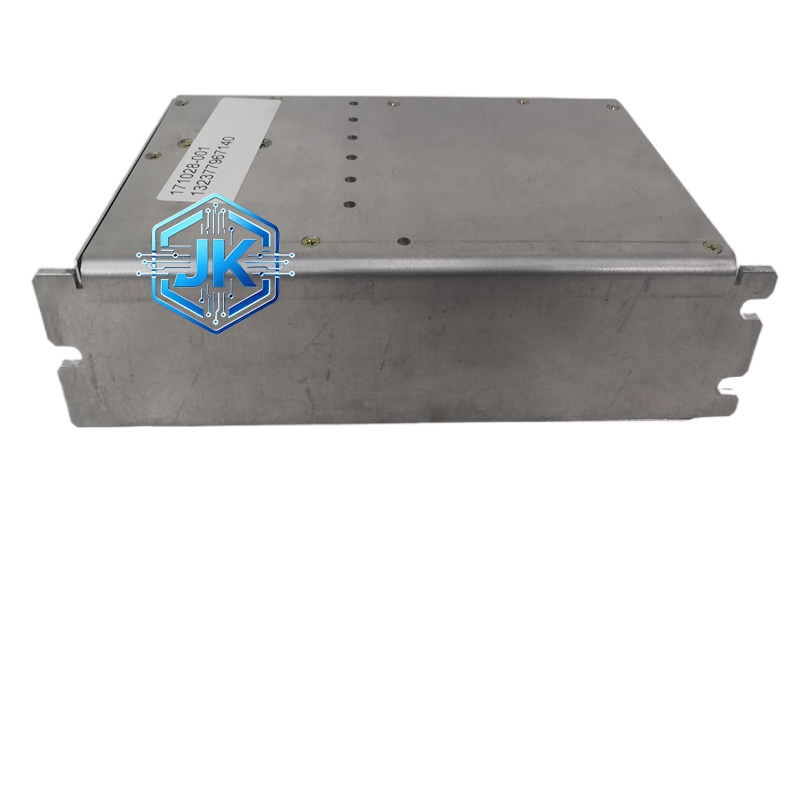

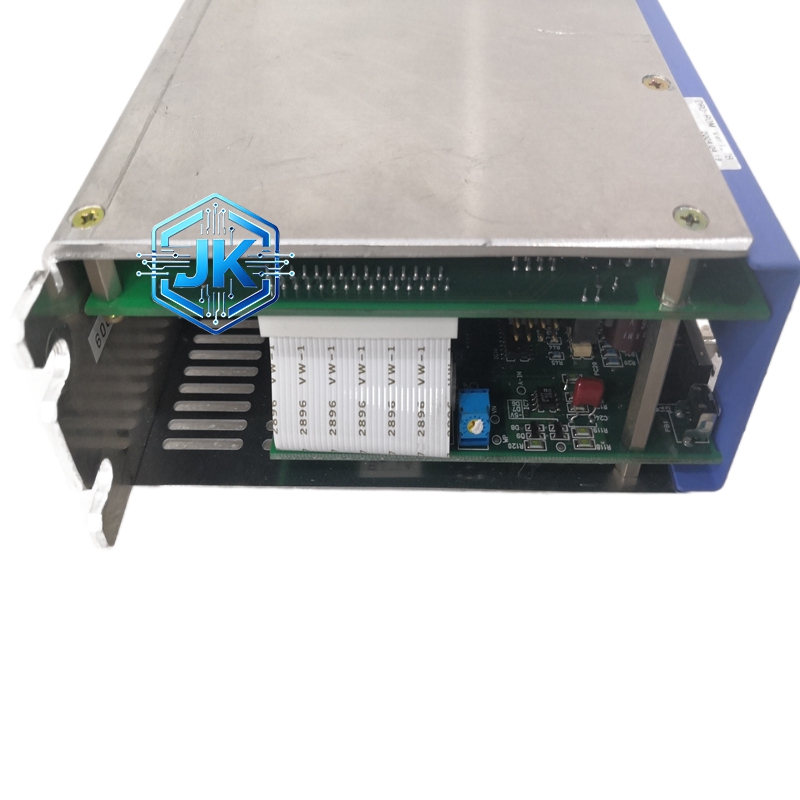

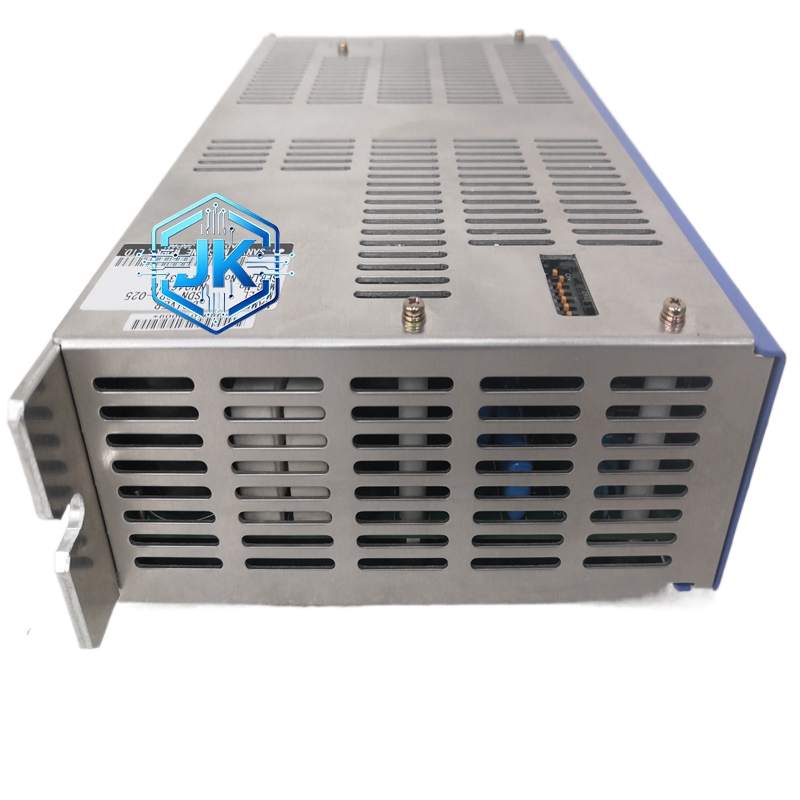

ABB SDN-DRI-025 伺服驱动器
技术规格：
额定输出功率****：25W（连续）
峰值输出功率：通常为额定功率的 2-3 倍（约 50-75W）
总线电压：DC 24V（单电源供电）
控制方式：位置控制（Pulse + Direction）、速度控制（Analog）、转矩控制（Analog）
通信接口：支持 EtherCAT、PROFINET、CANopen、Modbus RTU 等总线协议
脉冲输入频率：最高 500kHz
编码器输入：支持增量式编码器（A/B/Z 相），最高 4MHz
I/O：多路数字量输入输出，用于原点回归、伺服使能、报警等
功能特点：
三环控制：位置环、速度环、电流环全闭环控制，定位精度高
自整定功能：一键自动调整 PID 参数，简化调试
电子齿轮：支持电子齿轮比设置，实现多轴同步
原点回归：支持 Z 相原点回归和绝对位置检测
惯量比适应：自动识别负载惯量，优化控制参数
紧凑设计：体积小巧，可直接安装在设备内部
性能参数：
定位精度：±1 个脉冲（取决于编码器分辨率）
速度响应频率：> 1kHz
加减速时间：可设置 0 至数秒
工作温度：0℃ 至 +50℃
防护等级：IP20（需安装在控制柜内）
MTBF：> 30000 小时
材质构成：
外壳：铝合金压铸外壳，表面阳极氧化处理，散热性能好
PCB：多层 FR-4，涂覆三防漆
功率器件：IGBT 模块（智能功率模块 IPM）
连接器：航空插头或工业级插拔式端子
结构特征：
尺寸：极其紧凑，约为 60mm x 80mm x 30mm（估算）
安装方式：DIN 导轨安装或面板开孔安装
散热：无风扇自然散热，依靠外壳散热鳍片
前面板：LED 状态指示灯（电源、运行、故障、报警）
接线端子：顶部或侧面设有动力线端子和控制线端子
工作原理：
上位控制器（PLC 或运动控制器）发出脉冲指令或总线指令，SDN-DRI-025 的运动控制芯片接收指令后，与编码器反馈的实际位置进行比较，通过 PID 算法计算出所需的电流指令，驱动 IGBT 模块输出相应的电流给伺服电机，从而实现精确的位置或速度控制。
安装要求：
必须安装在金属板或控制柜内，确保散热良好
动力线和编码器线必须分开布线，间距大于 10cm
编码器线必须使用 ABB 推荐的屏蔽双绞线
接地必须可靠，接地电阻小于 4Ω
使用注意事项：
上电前务必确认电机参数已正确设置，否则可能导致电机飞车
不可超过额定负载惯量的 10 倍，否则控制精度会下降
如果电机发出异常噪音，需检查增益参数是否过高
长期存放时需每隔 3 个月通电一次，防止电解电容老化
