描述

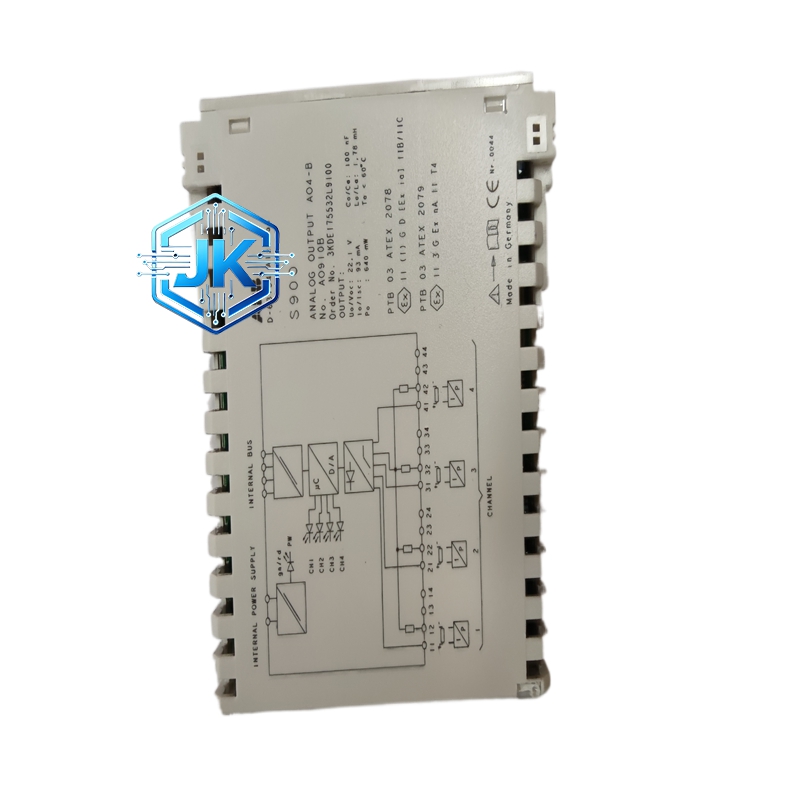

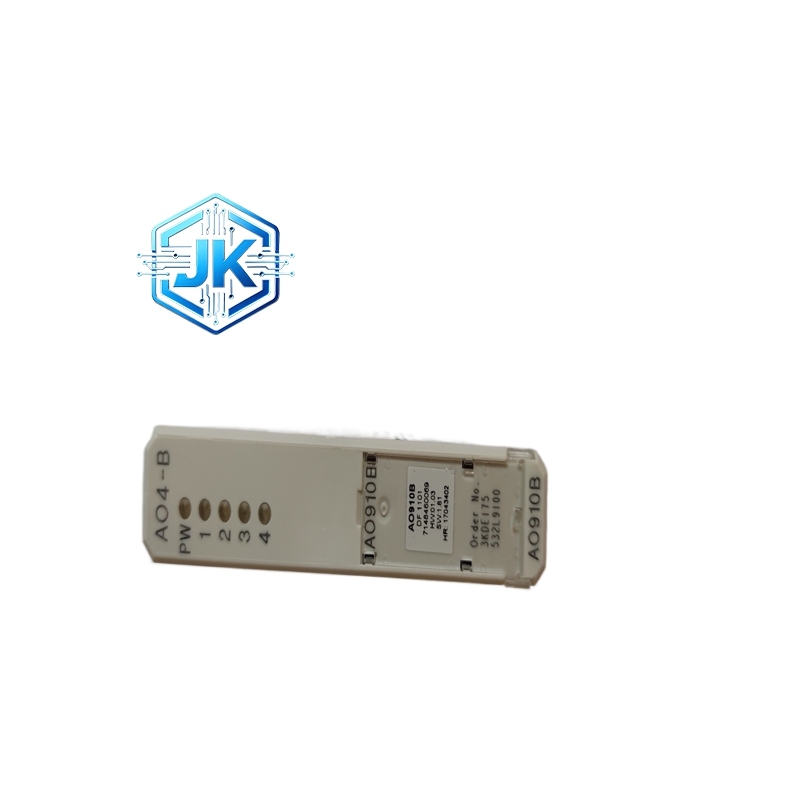

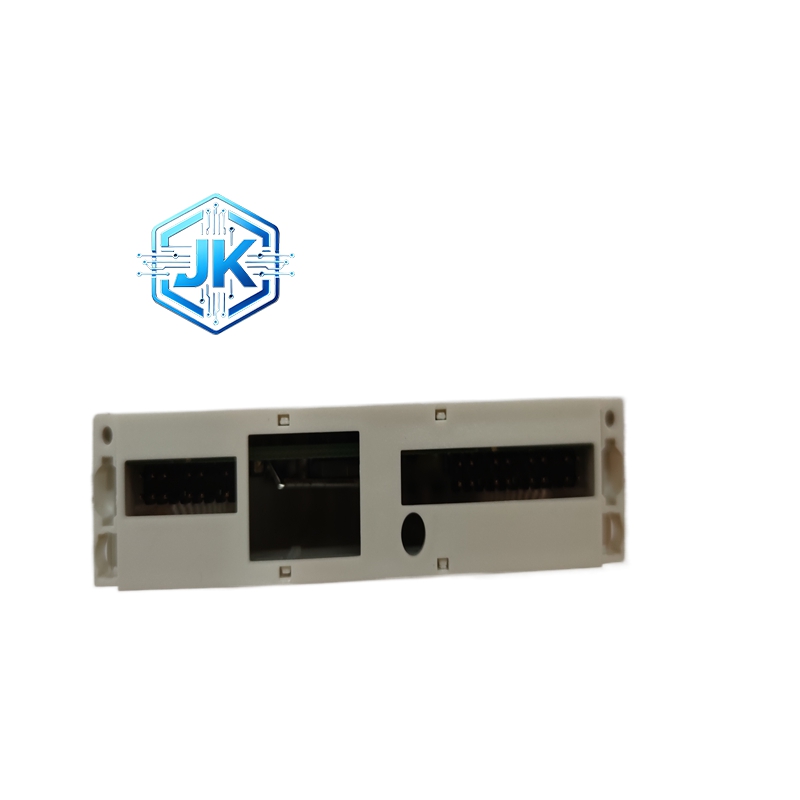

ABB S900 I/O 系列 4 通道高精度模拟量输出模块
-
技术规格
- 通道配置：4 路通道间隔离模拟量输出通道，独立控制
- 输出信号：4-20mA DC、0-10V DC（单通道独立配置）
- 分辨率：16 位超高精度数模转换
- 精度：±0.05% FS（25℃），全温区 ±0.08% FS
- 负载能力：电流输出最大 750Ω，电压输出≥10kΩ
- 响应时间：≤1ms，极速响应动态回路
- 电气隔离：通道间 1500V AC、通道 – 地 1500V AC 高压隔离
- 安全认证：SIL2（IEC 61508），TÜV 认证
- 功耗：≤300mW，超低功耗
- 工作温度：-25℃~+70℃，超宽温区
- 存储温度：-40℃~+85℃
- 防护等级：IP20
- 尺寸：110mm×80mm×50mm
- 重量：约 0.18kg
-
功能特点
- SIL2 安全认证：符合 IEC 61508 标准，适配安全仪表系统（SIS），保障关键回路安全
- 16 位超高分辨率：±0.05% FS 精度，调节细腻无阶梯误差，适配精密控制
- 高压通道隔离：1500V AC 通道间隔离，杜绝信号串扰，多回路控制互不影响
- 超薄紧凑设计：110mm×80mm×50mm，节省机柜空间，适配狭小现场
- 超低功耗运行：≤300mW，适配电池供电或节能型远程站点
- 宽温稳定工作：-25℃~+70℃，适配极端高温、低温工况
- 故障安全模式：支持故障保持、归零、满量程三种模式可选
-
性能参数
- 线性误差：≤±0.02% FS
- 重复性：≤±0.01% FS
- 温漂系数：≤20ppm/℃
- 输出纹波：≤5mV
- 绝缘电阻：≥100MΩ（1000V DC）
-
材质构成
- 外壳：阻燃 PC/ABS 合金，耐高温、抗冲击、防腐蚀
- PCB 板：高 TG 玻纤板，无铅工艺，抗氧化
- 接线端子：磷青铜镀金，高导电、防氧化、耐插拔
- 内部元件：军工级芯片、低温漂精密电阻、固态电容，长寿命、高稳定
-
结构特征
- 超薄模块化：厚度仅 50mm，适配薄型机柜、防爆箱
- 通道间独立隔离：每通道完全电气隔离，安全性高
- 卡扣式安装：标准 DIN 导轨卡扣，安装拆卸一键式
- 密封设计：内部灌胶密封，防尘、防潮、抗震
-
工作原理：接收控制器数字信号，经 16 位 DAC 转换为高精度模拟量输出；通道间高压隔离电路阻断信号串扰；内置安全监控电路实时检测输出状态，异常时触发故障安全模式；低功耗电路确保长期稳定运行。
-
优势亮点：SIL2 安全认证，适配 SIS 系统；16 位超高精度，精密控制首选；高压隔离，抗干扰极强；超薄紧凑，适配狭小空间；超低功耗，节能可靠；宽温运行，适配极端工况。
-
适用行业：化工 SIS 系统、油气安全控制、制药精密生产、半导体设备、新能源电站、冶金精密温控
-
安装要求：标准 DIN 导轨垂直安装；环境温度 – 25℃~+70℃，无凝露、无易燃易爆气体；防爆区域需配套防爆外壳；接线采用屏蔽双绞线，屏蔽层可靠接地；远离强电磁干扰源
-
使用注意事项：严格按照 SIL2 安全规范配置；禁止超负载运行；定期进行安全功能测试；避免剧烈振动；模块故障需断电更换；禁止在高温高湿环境下长期存放
