描述
现场接入的温度传感信号或标准工业模拟信号进入模块内部，经由专用信号适配电路完成信号匹配转换，通过精密隔离电路切断现场杂波干扰与地电位差影响，再经过高精度 16 位模数转换单元完成信号数字化转换，内部集成智能校准算法完成零点漂移修正与线性误差修正，最终通过背板工业高速总线稳定上传至主控系统完成数据处理与逻辑运算。
材质构成
采用高稳定低损耗工业级印制电路板；内置高精度测温专用信号调理芯片；高压隔离采用耐冲击工业光电耦合组件；外部壳体采用加厚阻燃工程塑料；接线端子采用加厚黄铜镀银抗氧化材质；定位卡扣采用弹性防锈不锈钢材质；内部屏蔽层采用纯铜整体屏蔽箔。
结构特征

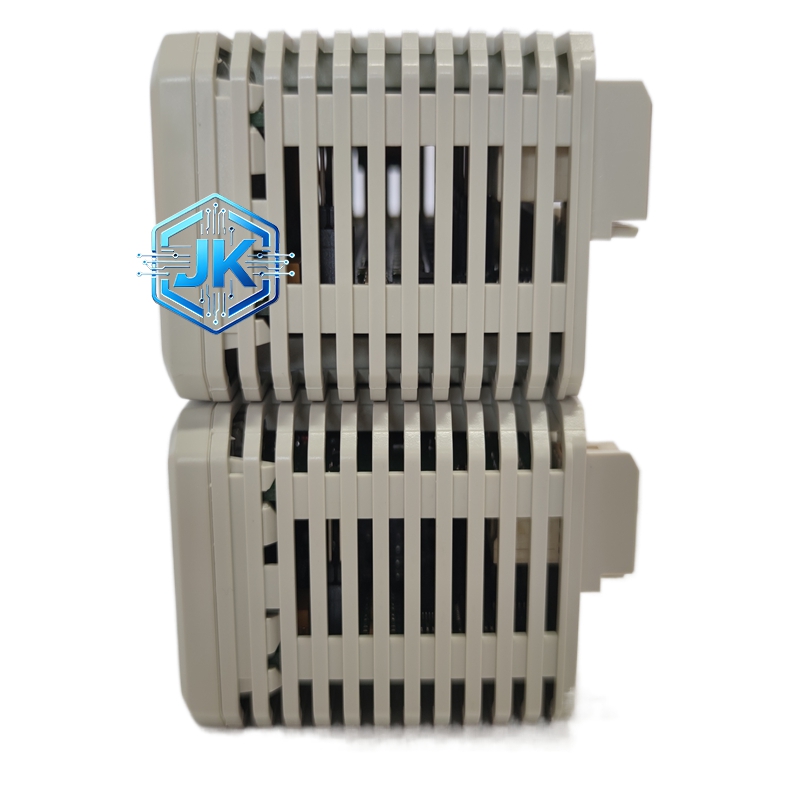

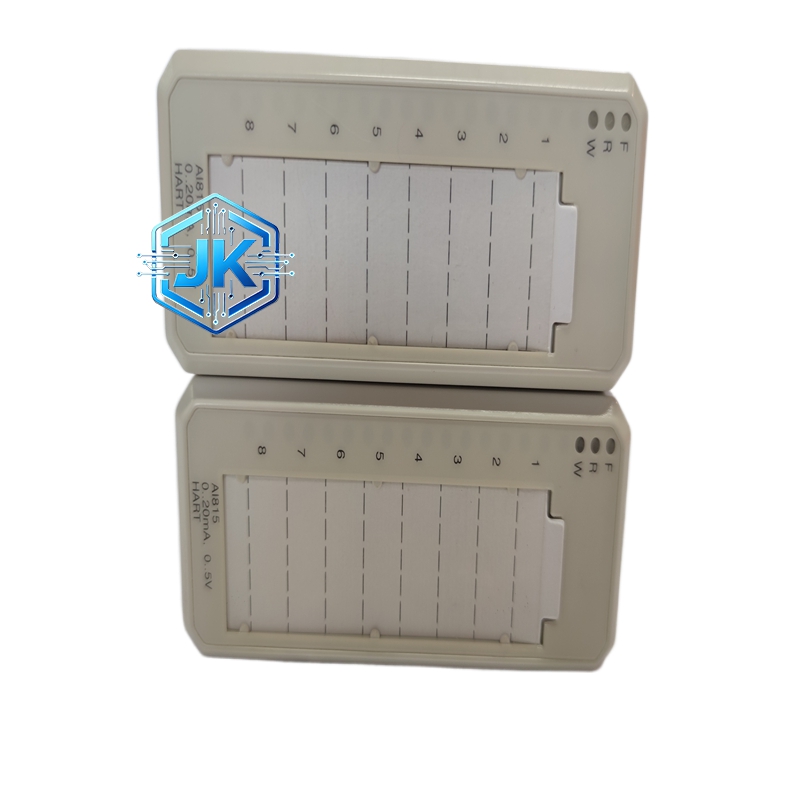

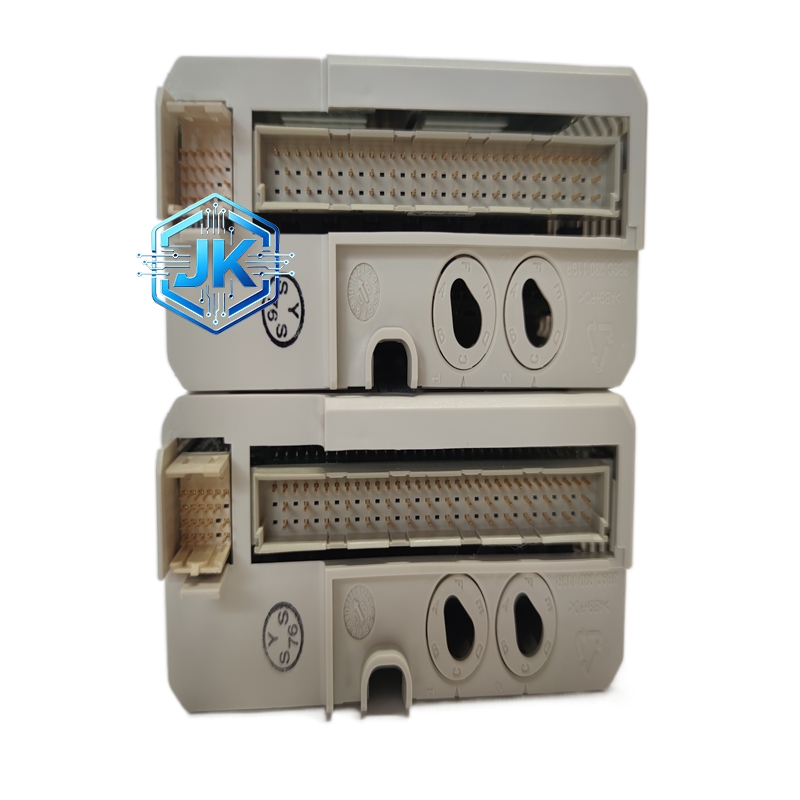

标准工业插卡式模块化结构，适配标准机柜安装空间；正面集成电源运行指示灯、通讯状态指示灯、通道故障报警指示灯；下部设置可拆分式标准化接线端子排，便于现场快速接线与线路整理；背部采用防误插式总线金手指对接结构；内部采用分层式电路布局，有效降低内部信号互相干扰。
技术规格与性能参数
额定供电电压：DC24V
集成采集通道数量：8 路全功能模拟输入通道
兼容输入信号：4-20mA、0-20mA、0-10V、Pt100 热电阻、K/J/T/S 型热电偶
信号转换分辨率：16 位高分辨率
标准测量精度：±0.08%FS
通道对地隔离强度：2000VDC 电气隔离
环境工作温度区间：-25℃~+70℃
模块静态功耗：≤6W
整机防护等级：IP20
原厂唯一物料编码：3BSE008516R0001
信号采样周期：最快 20ms / 通道
功能特点
多类型信号一体化兼容，无需额外加装信号转换配件；支持冷端温度自动补偿，温度测量数值精准无偏差；具备输入信号短路、断路、超量程全方位故障诊断功能；所有通道实现电气完全隔离，杜绝跨通道信号干扰；支持远程上位机全部参数组态设置，现场无需就地调试；具备上电自检测试功能，快速判定模块自身运行状态。
优势亮点
原厂编码统一匹配，设备采购、备件替换、设备台账管理便捷规范；宽温域运行性能恒定，高低温工况下测量精度无明显波动；集成测温专用电路，省去外置温度变送器采购与布设成本；抗工业现场强电磁干扰能力优异，复杂工况信号无跳变；长期运行稳定性极强，设备免校准使用周期长；热插拔功能成熟，现场设备运维停机时间大幅缩短。
适用行业
大型火力发电机组、大型煤化工联合生产装置、油气长输管线监控系统、精密化工反应釜温控系统、大型冶金热处理炉温控系统、新能源锂电自动化生产线、大型中央空调集中自控系统等高精度自控场景。
安装要求
严格依照 S800 I/O 系统机柜排布规范进行导轨水平安装；温度信号线缆单独布设，远离动力电缆与变频设备出线；热电阻、热电偶接线严格区分三线制、四线制标准接法；模块安装位置预留充足对流散热空间；多块同型号模块并列安装预留标准散热间距；安装完成后逐通道完成信号采集精度校验工作。
使用注意事项
禁止接入超出模块额定信号量程的工业现场信号；热电偶信号线严禁随意加长接驳，避免引入测量误差；不得私自打磨、涂改设备原厂物料编码与产品标识；潮湿工业环境必须做好控制柜整体防潮防护工作；模块出现通讯异常优先检查总线对接状态，禁止直接拆解模块内部；定期清理接线端子表面堆积粉尘，保证电气接触稳定。
