ABB RLM01 逻辑控制模块
技术规格：
- 模块类型： 逻辑控制模块
- 通信方式： FIO光纤总线
- 逻辑输入： 16路（24 V DC，光电隔离）
- 逻辑输出： 16路（继电器输出，250 V AC/30 V DC，2 A）
- 通信接口： 1个FIO光纤接口（双ST型）
- 编程方式： 梯形图（LD）、功能块图（FBD）
- 工作电压： 24 V DC
- 功耗： 小于4 W
- 防护等级： IP20
- 安装方式： DIN导轨安装（35毫米标准导轨）
- 逻辑运算周期： 最快10毫秒
功能特点：
- 16路DI和16路DO，满足大多数逻辑控制需求
- 支持梯形图和功能块图两种编程语言
- 逻辑运算在模块本地执行，减轻主控制器负担
- 光电隔离设计，输入输出与系统完全电气隔离
- FIO光纤通信，传输距离最远2000米
- 支持热插拔更换
- 内置LED指示灯，实时显示每路I/O状态
性能参数：
- 逻辑扫描周期： 最快10毫秒
- DI响应时间： 小于5毫秒
- DO响应时间： 小于10毫秒
- 通信周期： 最快2毫秒
- 平均无故障时间（MTBF）： 大于100000小时
- 工作温度： -10℃至+60℃
材质构成：
- 外壳： 阻燃ABS工程塑料，UL94 V-0等级
- PCB板： FR-4环氧玻璃纤维板，4层板设计
- 光纤接口： 陶瓷插芯
- 继电器： OMRON或同等品质继电器
- 端子： 黄铜镀镍
结构特征：

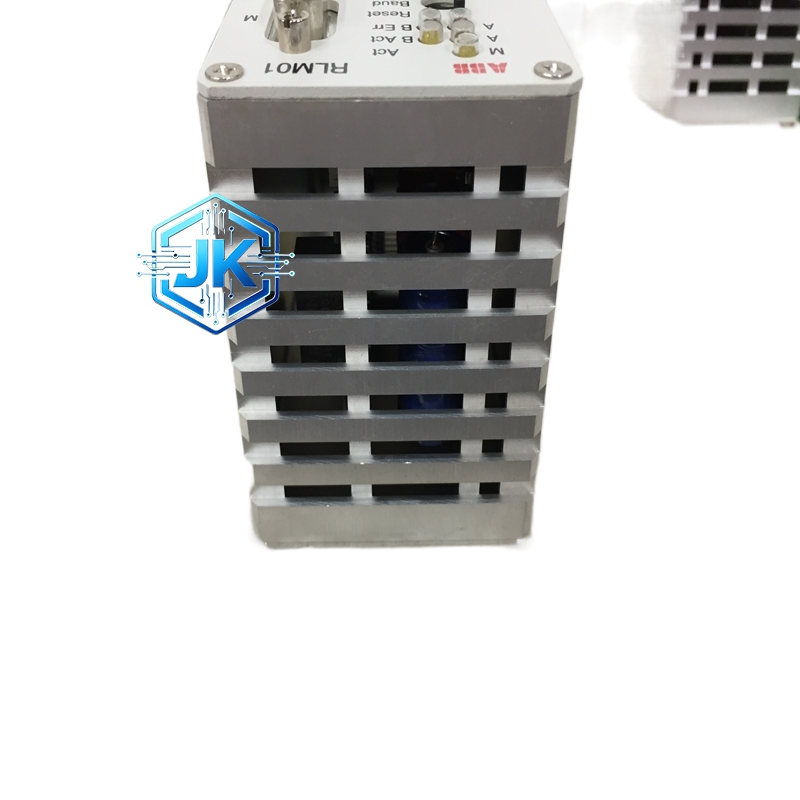

模块尺寸约为宽度40毫米、高度120毫米、深度80毫米。正面设有32个LED指示灯。背部设有1个双ST型光纤接口和一个24 V DC电源接线端子。
工作原理：
RLM01接收来自主控制器的逻辑运算任务和输入数据，在模块本地CPU中执行梯形图或功能块图程序，运算结果直接驱动输出继电器动作，同时将结果通过FIO接口回传至主控制器。整个过程在模块本地完成，响应速度快。
优势亮点：
- 本地逻辑运算，响应速度快，减轻主控制器负担
- 编程简单，支持标准IEC 61131-3语言
- 16路DI+16路DO，性价比高
- 光纤通信抗干扰能力强
适用行业：
- AC 800M系统的本地逻辑控制
- 发电厂的联锁保护和顺序控制
- 化工、冶金等行业的逻辑控制
- 各类需要简单逻辑运算的工业场合
型号系列：
属于ABB RLM系列，RLM01为16DI+16DO配置版本。
安装要求：
- 安装在DIN导轨上
- 光纤电缆使用ABB原装跳线
- 模块需单独供电
- 前后需预留至少15毫米的散热空间
使用注意事项：
- 逻辑程序需在Control Builder M中编写并下载至模块
- 继电器输出不可并联使用
- 更换模块前需备份逻辑程序
