描述

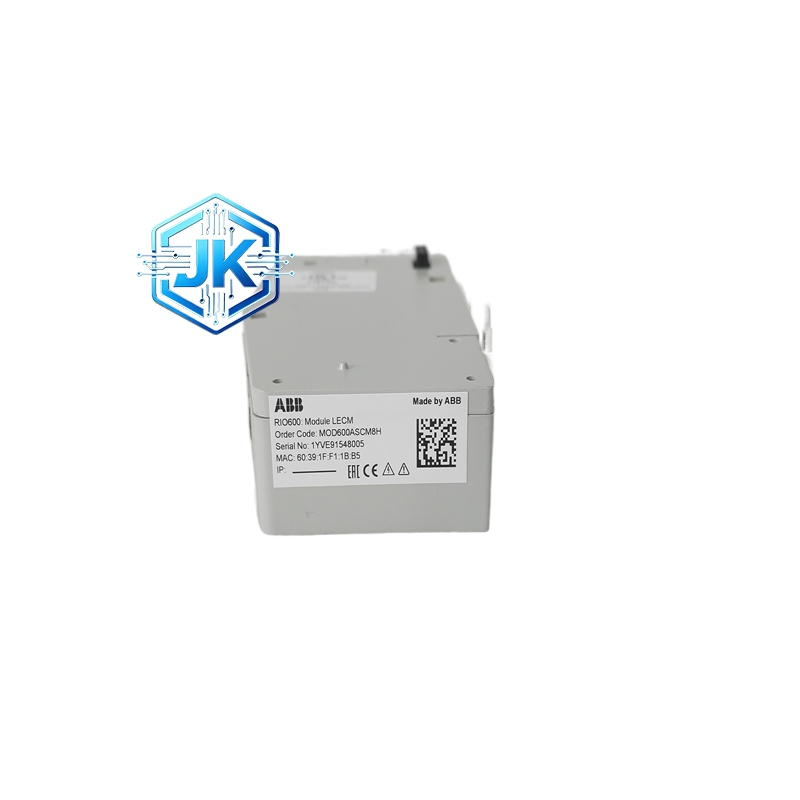

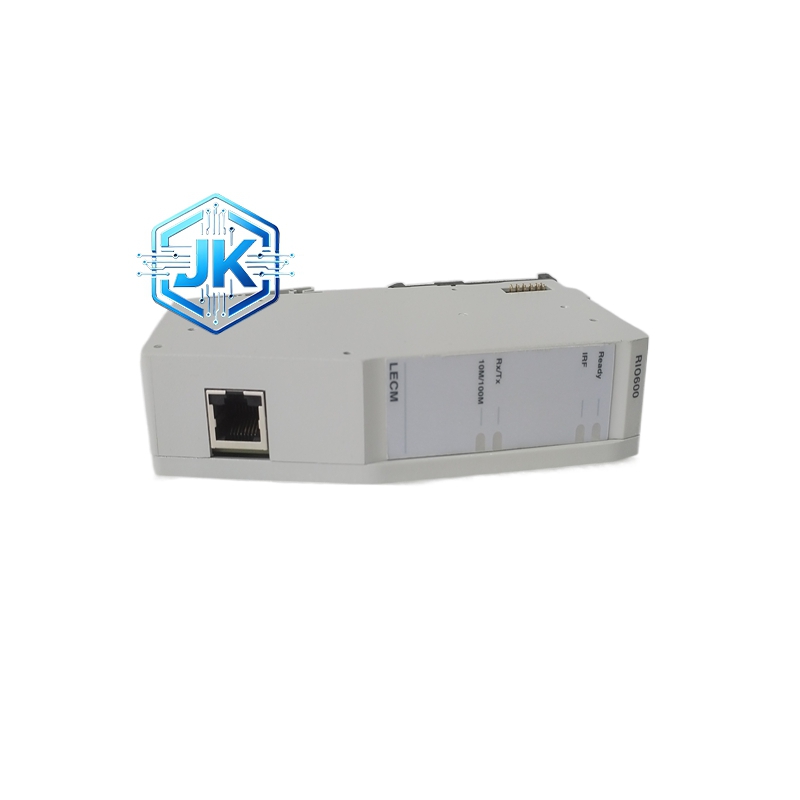

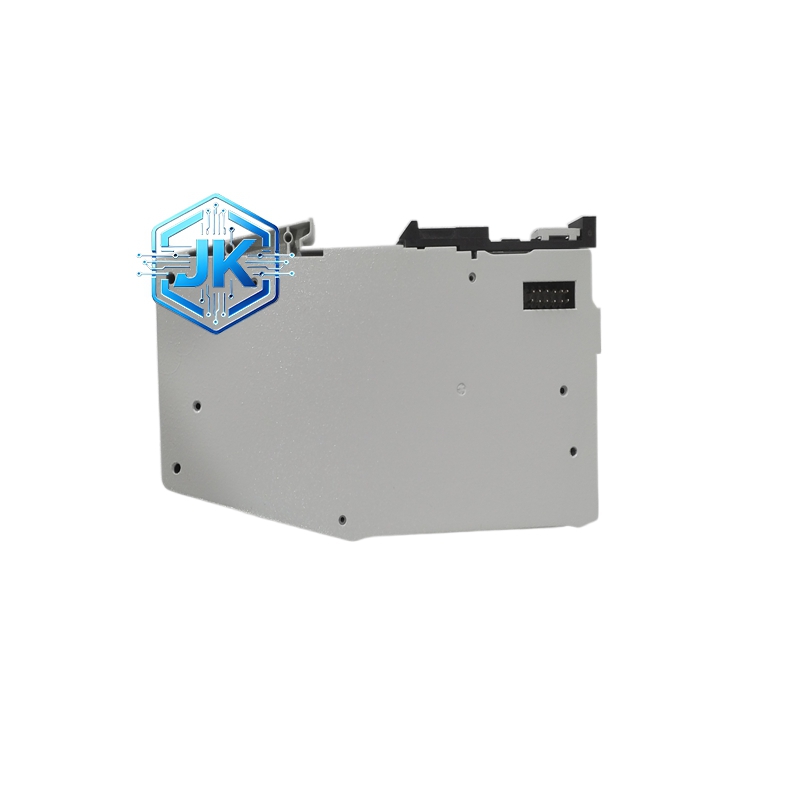

ABB RIO600 通用输入输出模块
技术规格：
- 模块类型： 通用I/O模块（AI+AO+DI+DO）
- 通信方式： FIO光纤总线
- 模拟量输入： 8路（4至20 mA或0至10 V，16位分辨率）
- 模拟量输出： 4路（4至20 mA，12位分辨率）
- 数字量输入： 8路（24 V DC，光电隔离）
- 数字量输出： 8路（继电器输出，250 V AC/30 V DC，2 A）
- 通信接口： 1个FIO光纤接口（双ST型）
- 工作电压： 24 V DC
- 功耗： 小于6 W
- 防护等级： IP20
- 安装方式： DIN导轨安装（35毫米标准导轨）
- AI精度： 0.1% FS（满量程）
- AO精度： 0.2% FS（满量程）
功能特点：
- 8路AI+4路AO+8路DI+8路DO，通道配置丰富
- 模拟量输入支持4至20 mA和0至10 V两种信号类型，通过跳线切换
- 16位A/D转换器，测量分辨率高
- 光电隔离设计，输入输出与系统完全电气隔离
- FIO光纤通信，传输距离最远2000米
- 支持热插拔更换
- 内置LED指示灯，实时显示每路I/O状态
- 模块自诊断功能
性能参数：
- AI采样周期： 最快100毫秒
- AO更新周期： 最快100毫秒
- DI响应时间： 小于5毫秒
- DO响应时间： 小于10毫秒
- 通信周期： 最快2毫秒
- 平均无故障时间（MTBF）： 大于100000小时
- 工作温度： -10℃至+60℃
材质构成：
- 外壳： 阻燃ABS工程塑料，UL94 V-0等级
- PCB板： FR-4环氧玻璃纤维板，4层板设计，表面沉金工艺
- 光纤接口： 陶瓷插芯
- 继电器： OMRON或同等品质继电器，银合金触点
- 端子： 黄铜镀镍
结构特征：
模块尺寸约为宽度40毫米、高度130毫米、深度90毫米。正面设有28个LED指示灯（8路AI+4路AO+8路DI+8路DO各一个）。背部设有1个双ST型光纤接口和一个24 V DC电源接线端子。
工作原理：
模拟量输入信号经信号调理电路滤波和放大后，由16位A/D转换器转换为数字量，CPU以固定周期读取并通过FIO接口发送至主处理器。模拟量输出由12位D/A转换器将数字量转换为4至20 mA电流信号输出。数字量I/O经光电耦合器隔离后由CPU扫描处理。
优势亮点：
- AI+AO+DI+DO四合一设计，一台模块替代多台模块
- 0.1% FS的高精度模拟量测量
- 光纤通信抗干扰能力强
- 每路I/O独立指示灯
适用行业：
- AC 800M DCS系统的过程量采集和控制
- 发电厂的温度、压力、流量等模拟量测量
- 化工、冶金等行业的过程控制
- 各类需要混合I/O的工业场合
型号系列：
属于ABB RIO600系列，为通用型I/O模块。
安装要求：
- 安装在DIN导轨上
- 光纤电缆使用ABB原装跳线
- 模拟量信号线使用屏蔽双绞线
- 模块前后需预留至少15毫米的散热空间
使用注意事项：
- 模拟量输入类型需通过跳线正确设置（4至20 mA或0至10 V）
- 继电器输出不可并联使用
- 上电前需确认所有接线正确
- 定期校验模拟量通道的精度
