描述
ABB REF543KM129AAAB 变压器差动保护继电器
- 保护
- 需要非电量保护的各种变压器场合
- 配合变电站综合自动化系统实现无人值守
材质构成：
- 外壳：压铸铝合金，表面阳极氧化处理
- 前面板：防眩光钢化玻璃+铝合金边框
- 端子排：黄铜镀银，非电量输入端子支持弱电信号（220V DC）
- PCB板：6层高TG FR-4板材（Tg180）
- 液晶屏：128×128像素背光LCD
结构特征：

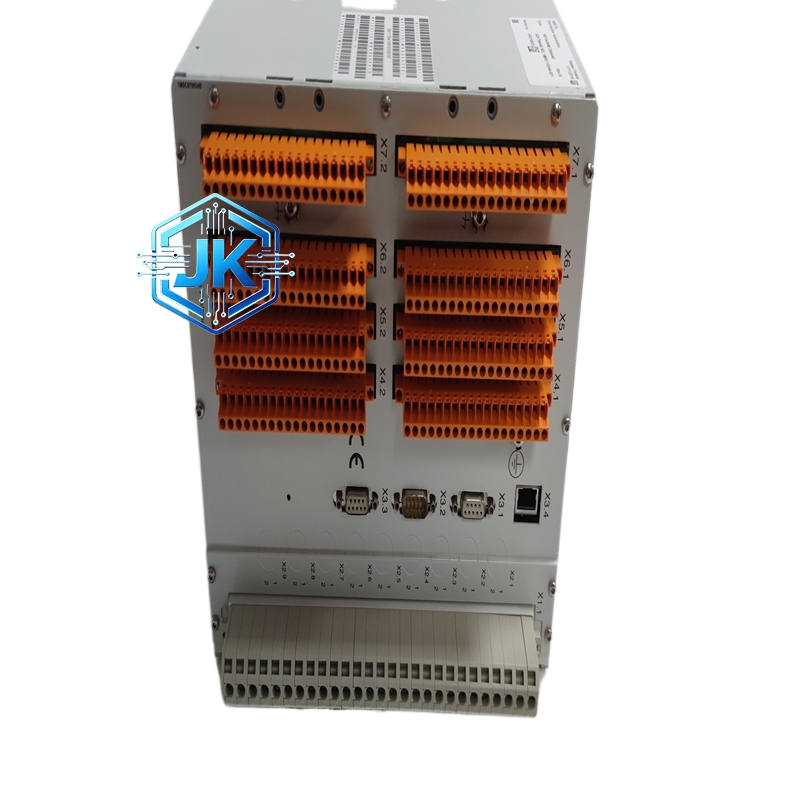

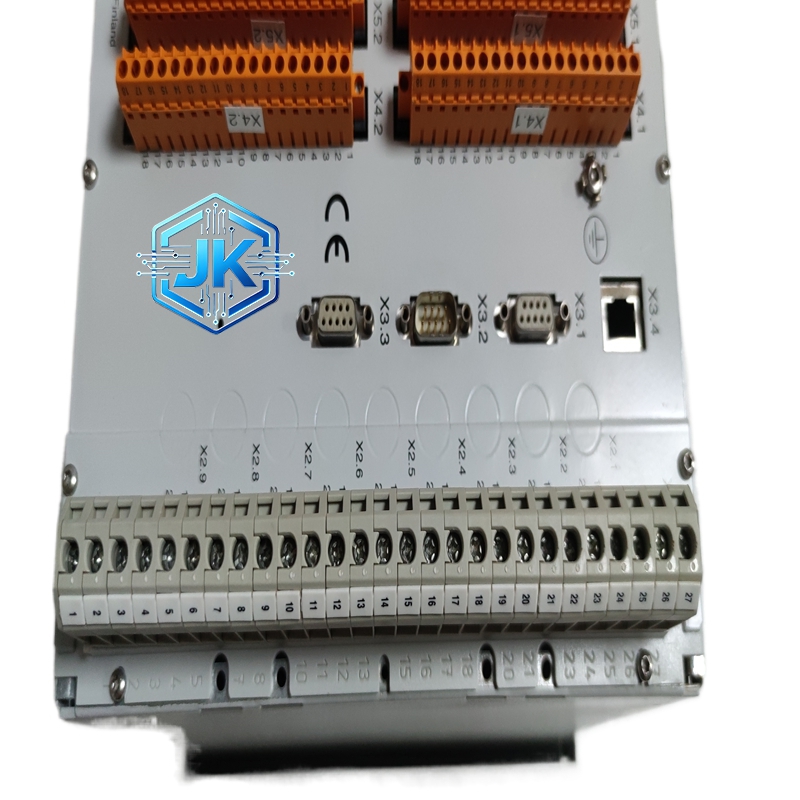

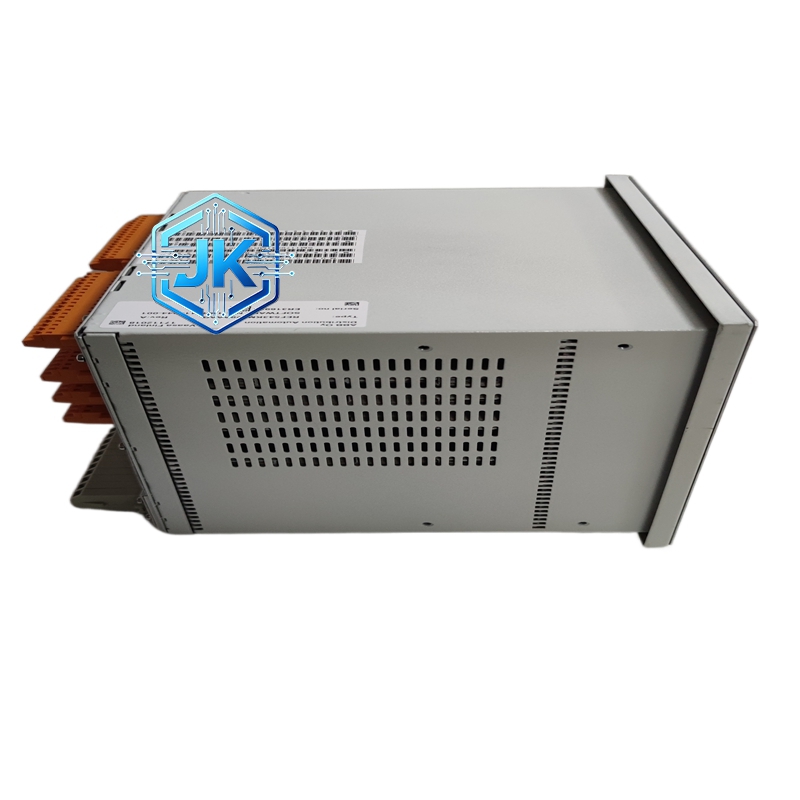

尺寸约为265毫米×220毫米×140毫米，与REF541系列兼容。正面设有液晶显示屏和功能按键。背面端子排分为四个区域：模拟量输入区（电流/电压）、二进制输入区（含非电量专用区）、二进制输出区和通信区。KM129AAAB版本在非电量输入区增加了滤波电路，提高了弱信号输入的抗干扰能力。
工作原理：
变压器差动保护通过比较变压器各侧电流的幅值和相位来判断是否发生内部故障。正常运行或区外故障时，各侧电流满足平衡关系，差动电流很小（仅为不平衡电流）。当变压器内部发生故障时，差动电流急剧增大，超过制动特性曲线的动作边界时，CPU发出跳闸指令。二次谐波制动利用励磁涌流中含有大量二次谐波的特点，防止空载合闸时差动误动。
安装要求：
- 变压器各侧电流互感器的变比和接线组别需在装置中正确设置
- 差动保护的各侧电流需进行相位补偿和零序电流补偿
- 非电量保护的电缆需使用屏蔽电缆，防止干扰误动
- 瓦斯继电器的接线需经重动继电器后接入装置
- 安装环境温度-10℃至+55℃
使用注意事项：
- 变压器差动保护对CT的要求极高，必须使用专用的保护级CT
- 差动保护投入前必须进行六角图测试和带负荷测试
- 非电量保护的定值需根据变压器实际参数整定
- 有载调压控制需与变压器有载调压开关的控制回路正确配合
- 定期进行变压器保护的传动试验
