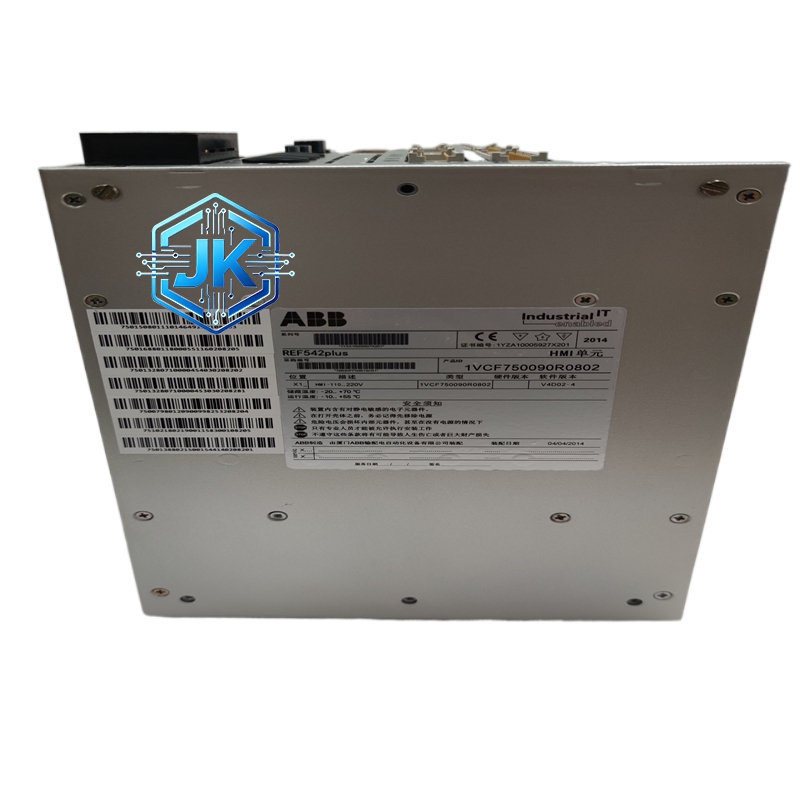

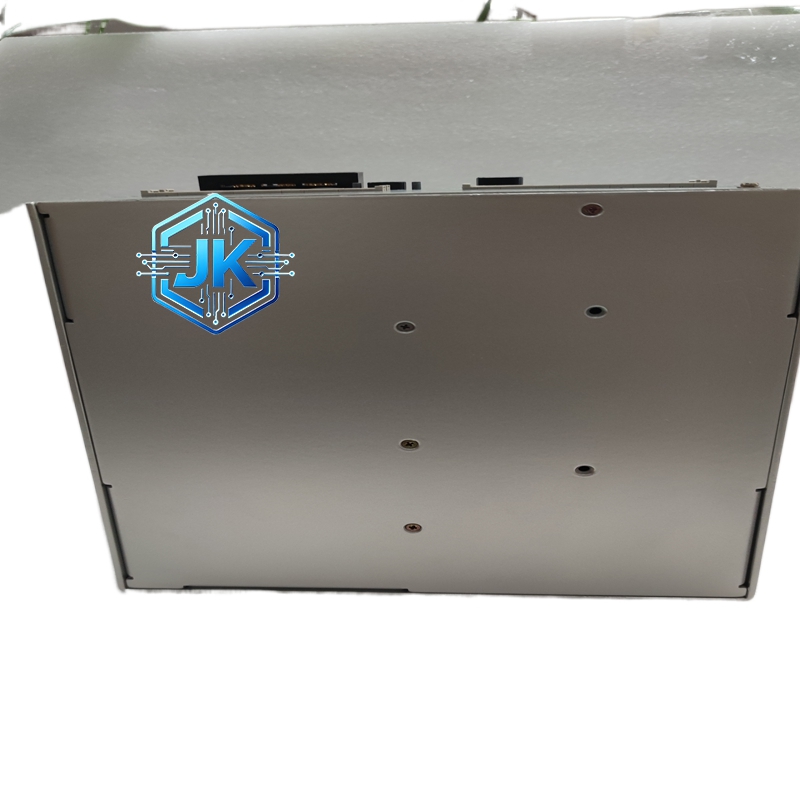

Name: ABB REF542PLUS 1VCF752000 增强型馈线保护继电器
Brand: simple

描述

ABB REF542PLUS 1VCF752000 增强型馈线保护继电器

技术规格：

额定电流： 1 A或5 A（可选）
额定电压： 110 V（线电压）
测量精度：电流0.1级，电压0.2级，功率0.2级（比REF541更高）
距离保护：四段式距离保护（Z1、Z2、Z3、Z4），四边形+多边形复合特性
过流保护：四段式过流保护（I1至I4），支持定时限和反时限
接地保护：零序过流、零序方向过流、接地距离保护
自动重合闸：单相重合闸、三相重合闸、自适应重合闸
同步检查：检同期、检无压、同步捕捉
通信接口： 2个以太网端口 + 2个RS485串口 + 光纤接口（GOOSE/SV）
二进制输入： 16路
二进制输出： 8路
工作电压： 110 V DC/AC或220 V DC/AC
功耗：小于20 W
防护等级： IP54（前面板）
安装方式：盘面安装或DIN导轨安装

功能特点：

四边形+多边形复合距离特性，对各种类型故障均有优异的动作性能
自适应重合闸功能，根据系统条件自动选择最佳重合闸时机
支持IEC 61850 GOOSE和SV采样值传输，实现与其他IED的快速联动
内置高精度同步时钟（GPS/北斗对时），时间精度小于1微秒
故障录波采样率高达8000 Hz，可完整记录暂态过程
支持远方整定和远方修改定值
完善的CT/PT断线检测和告警功能
内置Web服务器，支持通过浏览器进行访问和维护
支持ABB Ability远程诊断平台

应用场景：

220kV至1000kV超高压和特高压输电线路的主保护
跨区域互联电网的关键线路保护
需要快速故障切除的高要求场合
配合行波保护实现超高速线路保护
大型发电厂和变电站的出线及母线保护

材质构成：

外壳：压铸铝合金+不锈钢面板，防护等级IP54
前面板：7英寸彩色TFT液晶屏（800×480像素），支持触摸操作
端子排：军品级黄铜镀银端子
PCB板：8层高TG FR-4板材（Tg190），HDI工艺
内部存储：128 MB Flash + 64 MB RAM，支持海量数据存储

结构特征：
采用大尺寸前面板设计（约300毫米×250毫米），7英寸彩色触摸屏提供图形化操作界面。正面设有LED状态指示灯和USB维护接口。背面设有双以太网端口、双RS485串口、光纤接口和大量I/O端子。模块内部采用双层PCB结构，模拟量和数字量电路分区布置，抗干扰能力强。

工作原理：
REF542PLUS采用ABB自研的最新一代保护算法引擎，CPU主频超过400 MHz，每毫秒可完成一次完整的保护计算。距离保护模块采用自适应阻抗算法，可根据系统运行方式自动调整保护范围。自适应重合闸模块通过实时监测系统频率和电压，选择最佳重合闸时机。GOOSE通信模块以小于2毫秒的速度向对侧发送跳闸和闭锁信号，实现全线速动。
