描述

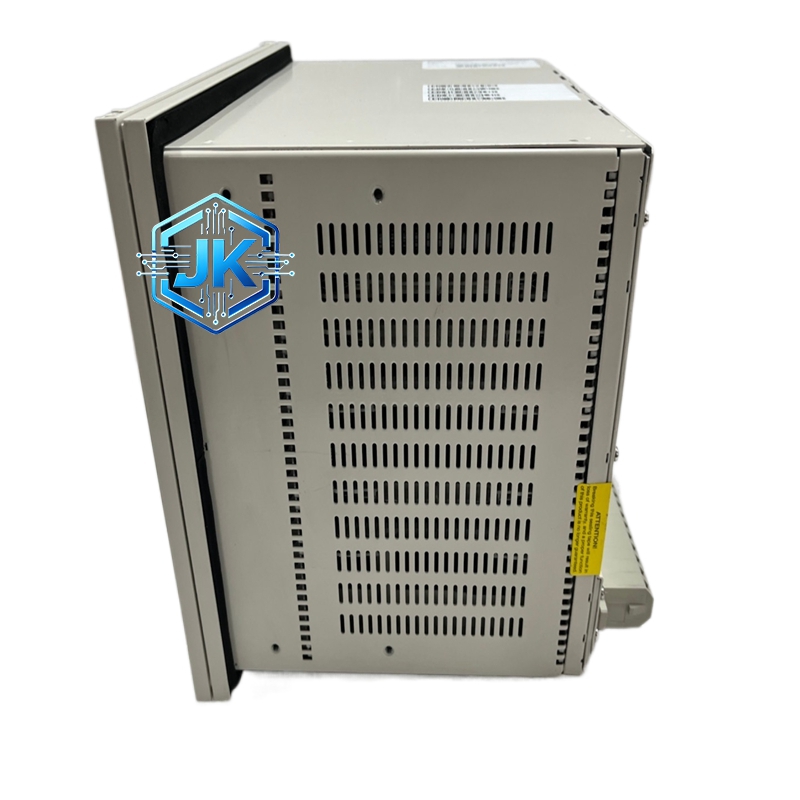

ABB REF541KB115AAAA 线路保护继电器
技术规格：
额定电流：115A（直接接入，无需 CT）。
额定电压：AC 100V / 110V / 220V / 440V（辅助电源，多规格可选）。
保护功能：三段式过流保护（I>>、I>、I<）、接地过流保护（50/51G）、过压/欠压保护（27/59）、频率保护（81O/81U）、不平衡保护（46）、自动重合闸（79）。
测量精度：电流测量 ±0.2%，电压测量 ±0.2%，功率测量 ±0.5%。
通信接口：双以太网口，支持 IEC 61850（MMS/GOOSE/SV）、DNP3.0、Modbus TCP。
输出接点：6 组可编程输出继电器（跳闸、报警、闭锁）。
事件记录：> 500 条 SOE 记录，故障录波 > 100 帧。
操作系统：嵌入式实时 Linux 操作系统。
功能特点：
直接接入 115A：无需外部 CT，减少了接线复杂度和 CT 饱和带来的误差，特别适合额定电流在 115A 以下的回路。
高速保护：速断保护动作时间 < 20ms，确保故障快速切除，减少设备损坏。
IEC 61850 支持：原生支持站控层通信，可通过 GOOSE 报文实现与其他 IED 的快速联锁，替代传统硬接线。
自检与诊断：具备完善的自检功能（CPU、RAM、AD 转换器、出口继电器），发现内部故障时自动告警并闭锁保护。
波形记录：故障时自动记录故障前后的电流电压波形（COMTRADE 格式），支持远程下载分析。
性能参数：
动作时间：I>> 速断 15 至 25ms，I> 限时速断 0.05 至 5s 可调，I< 过负荷 1 至 999s 可调。
返回系数：过流保护返回系数 0.90 至 0.98 可调。
功率消耗：辅助电源 < 8W。
绝缘强度：所有输入输出对地 > 3000V AC / 1min。
工作温度：-25℃ 至 +70℃（宽温型可达 -40℃ 至 +85℃）。
MTBF：> 100,000 小时。
材质构成：
外壳：压铸铝合金外壳，表面阳极氧化处理，抗腐蚀且有利于散热。
前面板：强化玻璃面板，抗冲击，防刮擦。
接线端子：铜合金镀银端子，接触电阻极低，适合大电流直接接入。
内部：全密封设计，电路板涂覆 纳米三防涂层，适应高湿度和盐雾环境。
结构特征：
全封闭金属外壳，IP40 防护等级，适合安装在开关柜内。
前面板为大尺寸彩色 TFT 液晶显示屏（部分配置），支持触摸操作。

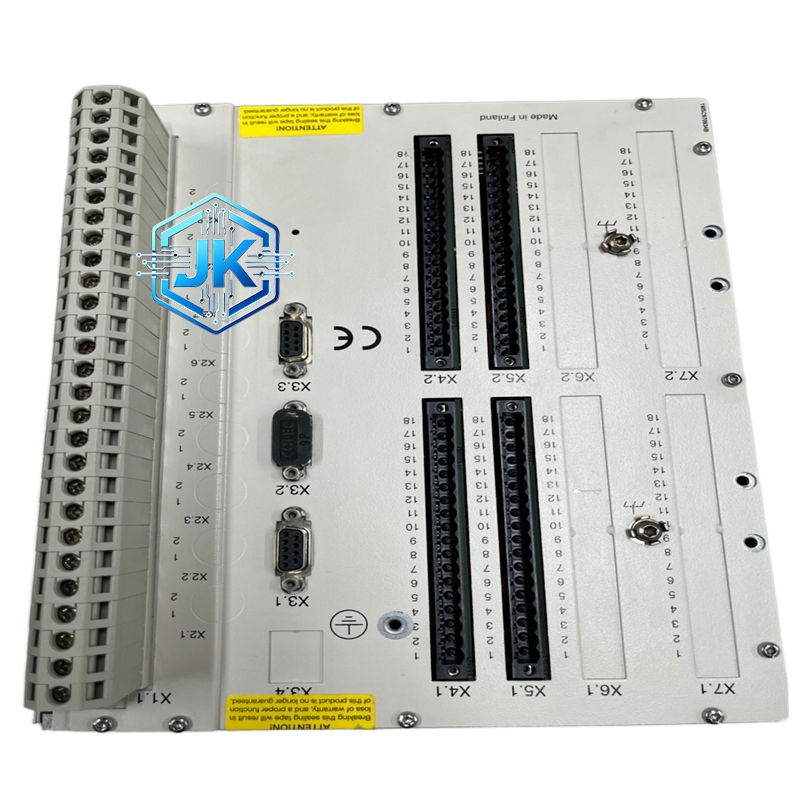

背部设有双以太网口、RS-485 口、IRIG-B 对时接口和多组输出端子。
支持 DIN 导轨和面板开孔两种安装方式。
工作原理：
REF541 实时采集线路的电流和电压信号，经高速 AD 转换后由 CPU 进行数字滤波和保护算法运算。当检测到故障特征（如电流超过速断定值）时，CPU 立即驱动出口继电器动作，发出跳闸命令。同时，通过 GOOSE 报文将跳闸信号发送给相邻的保护装置，实现快速联锁。所有测量数据和事件通过以太网口上传至站控层系统。
安装要求：
由于直接接入 115A 大电流，接线端子的扭矩必须按照规定值（通常 25Nm）拧紧，防止接触不良发热。
辅助电源和跳闸回路的接线必须使用独立的电缆，避免相互干扰。
安装位置应远离强电磁场源，如大功率变压器或变频器。
接地必须可靠，接地电阻小于 1Ω。
使用注意事项：
直接接入型继电器的最大优点是省去 CT，但缺点是继电器本身故障时需要整段停电更换，建议配备备用继电器。
IEC 61850 配置需要专业工程师使用 ABB PCM600 或 DIGSI 软件进行，不可随意更改配置文件。
定期通过面板或远程接口检查自检报告，确认所有硬件模块工作正常。
若需要修改保护定值，必须使用带密码保护的操作模式，并记录修改日志。
