描述

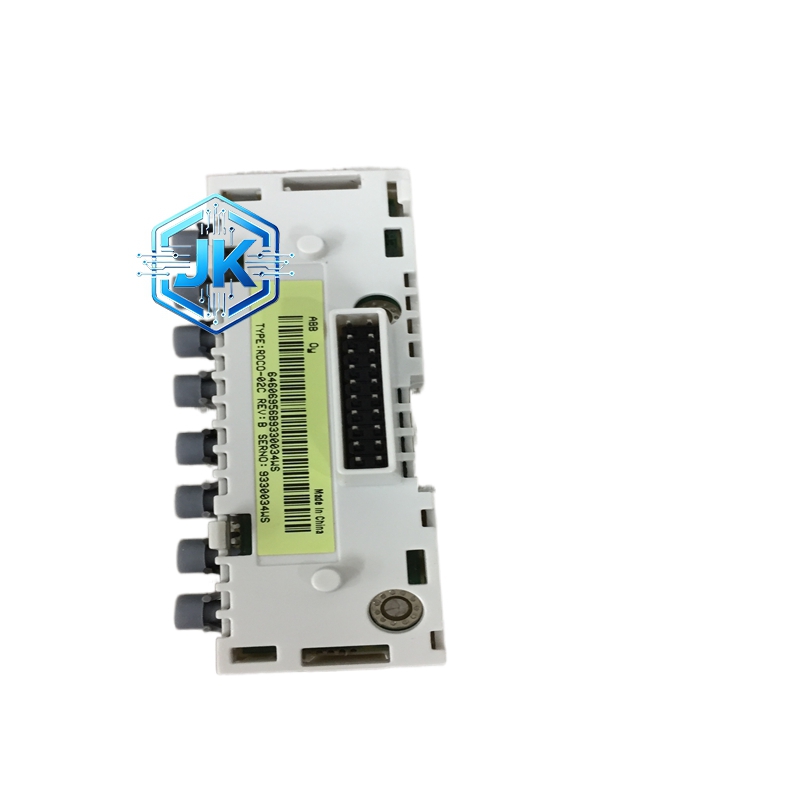

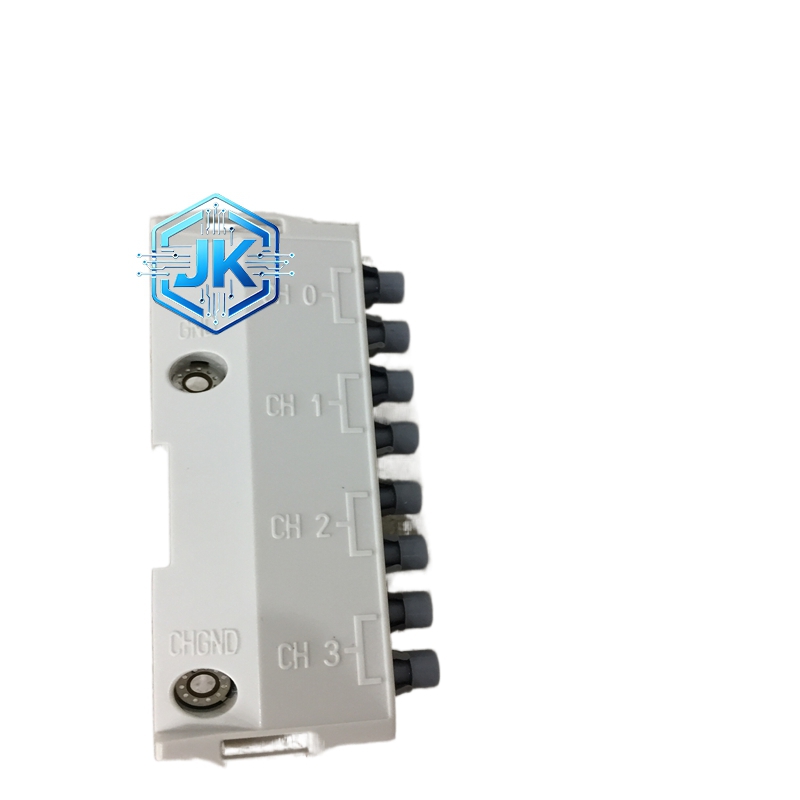

ABB RDCO-02C 剩余电流动作继电器
技术规格：
额定剩余动作电流（IΔn）：30mA、100mA、300mA、500mA、1A（多档可选）。
额定电压：AC 230V / 400V，50/60Hz。
额定电流（通过互感器检测）：63A、100A、255A（取决于外配互感器规格）。
辅助触点：1NO + 1NC（常开 + 常闭），触点容量 6A / 250V AC。
动作时间：标准型 < 300ms，快速型 < 40ms（可选配置）。
可调延时：0 至 500ms 连续可调（用于避开容性泄漏电流）。
功耗：< 1.5VA。
安装方式：35mm DIN 导轨安装。
防护等级：IP20（前面板），配合外壳可达更高。
功能特点：
外置互感器设计：支持外接零序电流互感器，检测范围不受继电器本身额定电流限制，最高可检测数百安培回路的漏电。
可调延时功能：内置延时调节旋钮，允许用户设置 0 至 500ms 的动作延时，有效防止电机启动或变频器运行时因高频泄漏电流导致的误跳闸。
独立报警输出：提供无源干接点输出，可直接连接消防报警主机或声光报警器，实现只报警不跳闸的消防联动模式。
自检与测试：面板设有 TEST 测试按钮和机械复位按钮，便于定期验证保护功能是否正常。
宽温工作：适应 -5℃ 至 +40℃ 的环境温度，满足大多数室内配电柜要求。
性能参数：
返回比率：> 50%（剩余电流降至动作值的 50% 以下方可复位）。
绝缘耐压：输入与输出之间 > 2500V AC / 1min。
机械寿命：> 10,000 次。
电气寿命：> 6,000 次。
冲击耐受电压：6kV。
材质构成：
外壳：阻燃 V0 级聚碳酸酯（PC）塑料，具有优异的抗冲击性和自熄性。
互感器磁芯：高导磁率铁氧体材料，确保低剩余电流下的检测线性度。
触点材料：银镍合金触点，耐电弧烧蚀，接触电阻低且稳定。
接线端子：磷铜镀镍螺钉端子，适合 1.5mm² 至 10mm² 导线连接，抗氧化腐蚀。
结构特征：
标准模块化宽度：17.5mm 或 22.5mm，便于在紧凑的配电柜内并排安装。
正面设有透明保护盖板，防止灰尘和意外触碰接线端子。
顶部配置机械复位按钮（RESET）和电气测试按钮（TEST），操作直观。
底部为导轨卡扣式安装结构，支持快速拆装。
工作原理：
被保护回路的相线和中性线同时穿过 RDCO-02C 外部连接的零序电流互感器。在正常情况下，流入和流出的电流矢量和为零，互感器二次侧无输出。当发生漏电时（如绝缘破损导致电流经人体或设备外壳入地），矢量和不为零，互感器感应出与剩余电流成正比的信号。该信号送入 RDCO-02C 内部的电子比较电路，与用户设定的动作电流和延时进行比较。当超过整定值且持续时间超过设定延时后，内部出口继电器动作，常闭触点断开（切断下游断路器的跳闸线圈回路），常开触点闭合（触发报警）。
安装要求：
必须安装在 35mm 标准 DIN 导轨 上，导轨需可靠接地。
零序互感器的内径必须大于被检测电缆的外径，确保电缆能够完全穿过且不受挤压。
被检测回路的相线（L）和中性线（N）必须同时穿过同一互感器，不可只穿单根导线。
辅助触点接线需区分常开（NO）和常闭（NC），接线电压不得超过 250V AC。
安装位置应远离大电流变频器或强电磁干扰源，以防止误报。
使用注意事项：
每月必须按一次 TEST 按钮进行功能测试，若按下后出口继电器不动作，则该继电器已失效，必须立即更换。
RDCO-02C 仅提供漏电检测和信号输出功能，不具备过载和短路保护能力，必须与断路器配合使用。
若用于消防报警回路（只报警不跳闸），需正确配置 NO/NC 触点的逻辑关系。
定期检查互感器的安装是否牢固，松动会导致检测精度下降。
