描述

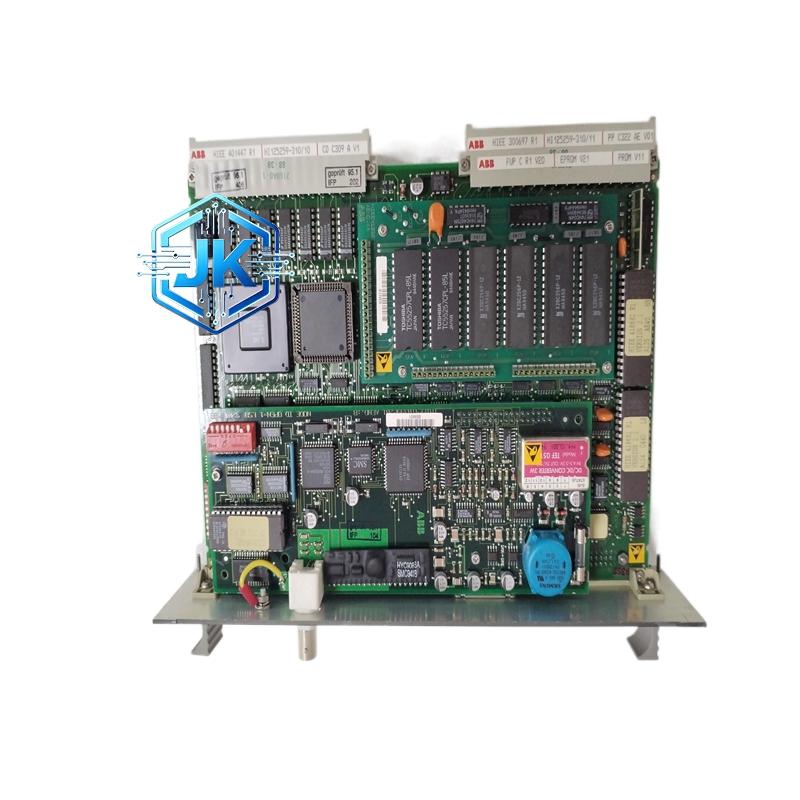

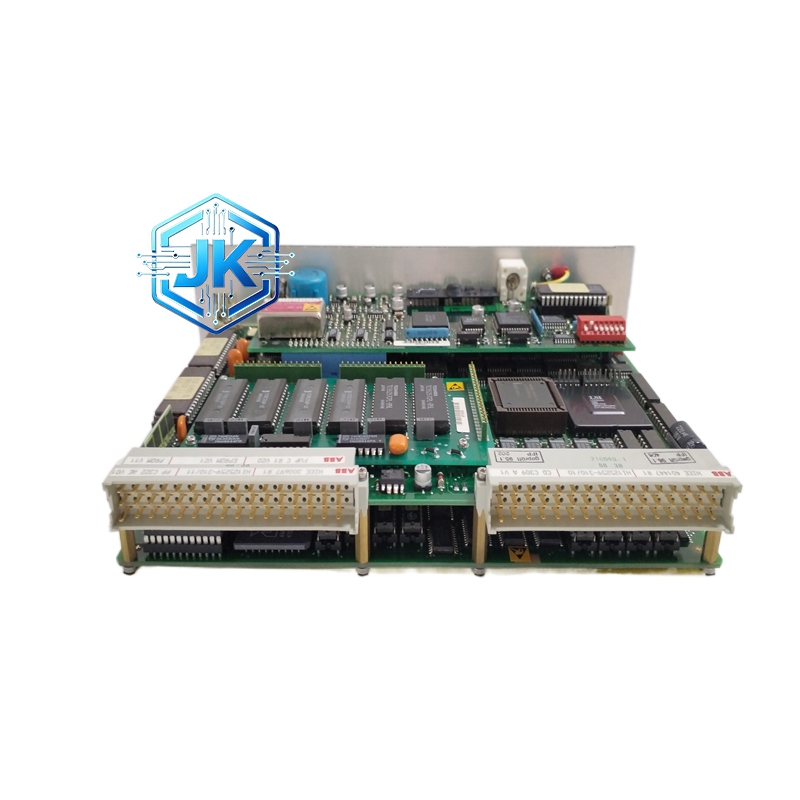

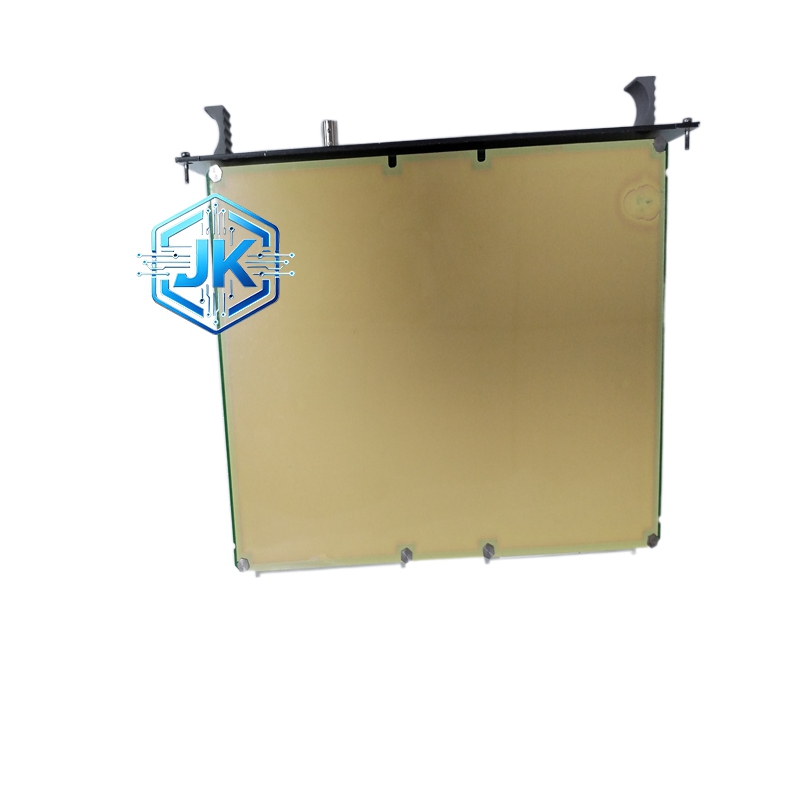

ABB PPC322BE1 AC 800M系列FIO总线通信处理器
技术规格：
- 通信总线类型： FIO（Fieldbus I/O）光纤总线
- 光纤接口： 2个SC型多模光纤接口（发送/接收各一）
- 光纤类型： 62.5/125 μm多模光纤
- 光纤最大长度： 2000 m（使用标准多模光纤）
- 通信速率： 31.25 Mbps
- 支持I/O站点数： 最多8个FIO从站
- 通信协议： ABB proprietary FIO协议
- 处理器： 32位RISC处理器
- 内存： 2 MB Flash + 4 MB SDRAM
- 工作电压： 24 V DC
- 功耗： 约5 W
- 工作温度范围： 0℃至+55℃
- 模块尺寸： 约120 mm × 100 mm × 40 mm
功能特点：
- 双光纤接口支持环形拓扑，任一光纤断裂时自动切换至备用路径
- 支持最多8个FIO从站，每个从站可带32个I/O模块
- 内置通信看门狗，通信故障时自动复位
- 支持在线添加和移除I/O从站，不影响系统运行
- 前面板设有4个LED指示灯，显示通信状态和故障信息
- 支持ABB Control Builder M的在线配置和诊断
- 通信延迟小于1 ms，满足快速控制要求
应用场景：
- 需要将I/O站分散布置的大型DCS系统
- 现场仪表距离控制室较远的场合（超过100 m）
- 需要减少现场布线的改造项目
- 危险区域需要本安型I/O的场合（光纤本质安全）
- 需要高速通信的运动控制系统
材质构成：
- PCB板：4层FR-4板材
- 外壳：阻燃ABS工程塑料
- 光纤接口：陶瓷插芯SC接口，插入损耗小于0.5 dB
- 处理器：ARM7TDMI核心32位RISC芯片
- 连接器：镀金铜合金触点
结构特征：
与PP846尺寸相同，可并排安装。正面设有4个LED指示灯。背部设有2个SC光纤接口和1个FIO总线接口。
工作原理：
处理器通过FIO总线接口与控制器通信，通过两个SC光纤接口与远程I/O站通信。数据以31.25 Mbps的速率在光纤上传输，采用主从轮询机制，主站（PPC322BE1）以固定周期轮询所有从站，每个从站在分配的时隙内上传输入数据并接收输出数据。双光纤接口支持环形冗余，当主光纤断裂时自动切换至备用光纤，切换时间小于5 ms。
安装要求：
- 光纤电缆需使用ABB原装多模光纤，严禁使用单模光纤
- 光纤弯曲半径不小于30 mm
- 光纤接头需使用专用清洁工具清洁，严禁用手触摸端面
- 模块与控制器之间的FIO总线电缆长度不超过10 m
- 模块与I/O从站之间的光纤长度不超过2000 m
使用注意事项：
- 光纤接头安装前必须清洁，灰尘会导致通信故障
- 严禁在通电状态下插拔光纤接头
- 光纤电缆走线时避免与动力电缆平行，间距大于300 mm
- 环形拓扑中光纤接头需按正确方向连接，接反会导致通信失败
- 定期使用光功率计检测光纤链路衰减，衰减超过3 dB需排查
