描述

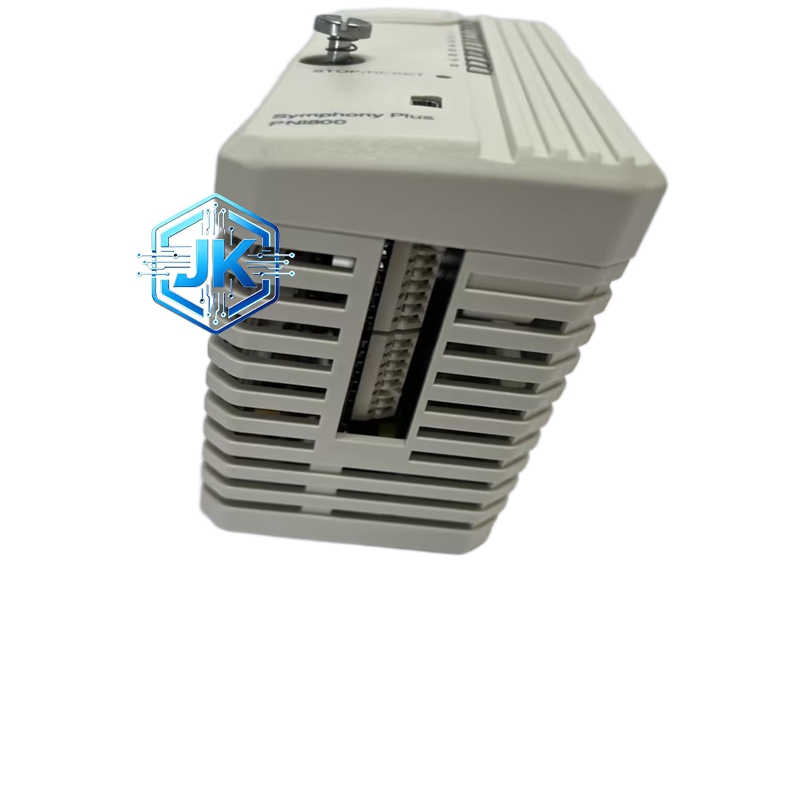

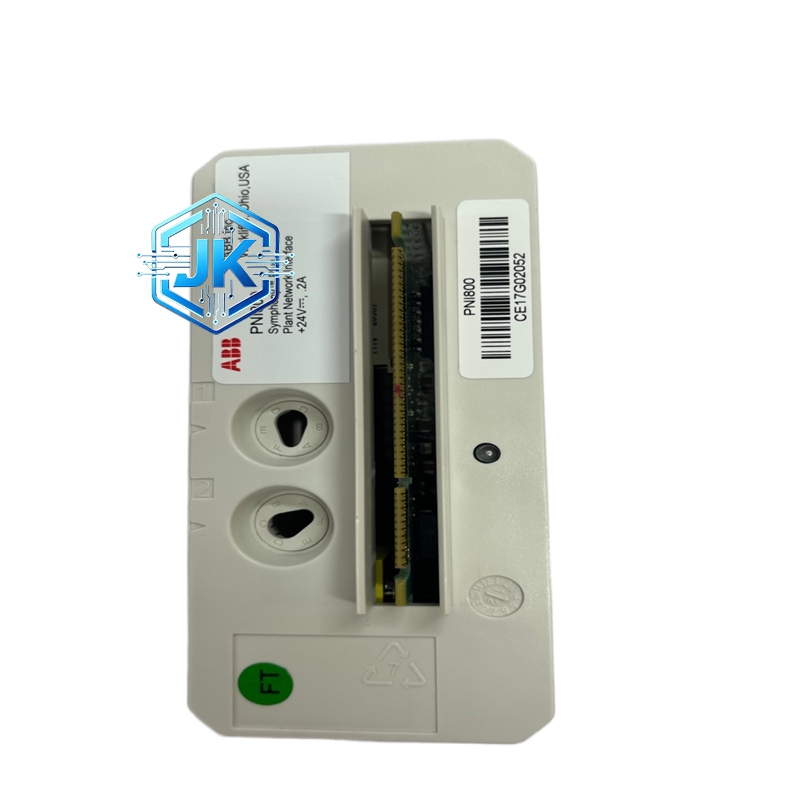

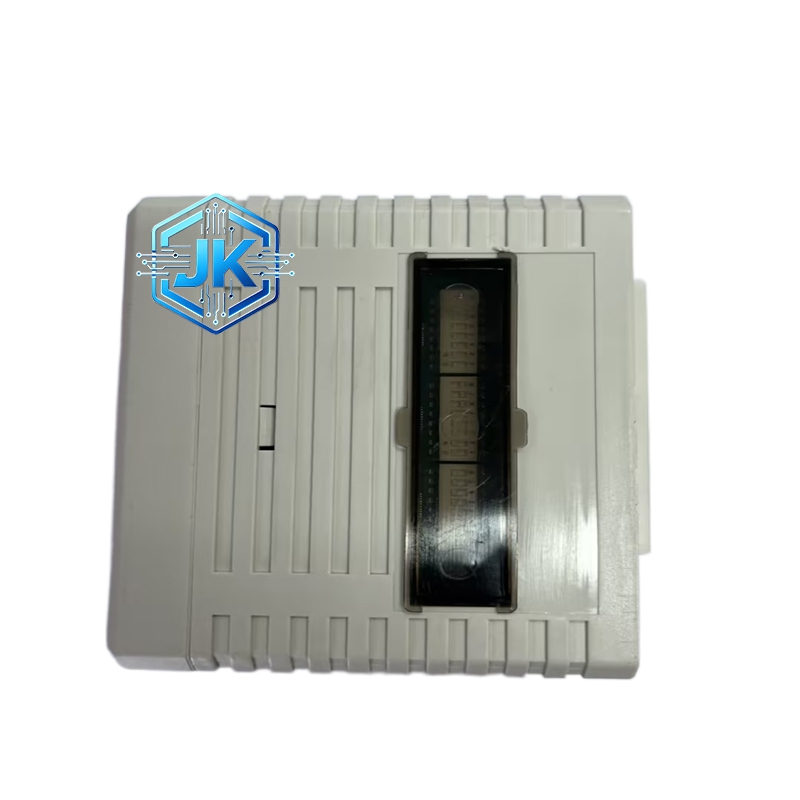

ABB PNI800 PROFIBUS DP通信接口模块
技术规格：
- 通信协议：PROFIBUS DP（V0/V1）
- 传输速率：9.6 kbps至12 Mbps（自动协商）
- 站数支持：最多126个从站
- 输入/输出数据：最多244字节输入 + 244字节输出（可扩展至512字节）
- 通信接口：1个PROFIBUS DP端口（DB9连接器）+ 1个光纤FDIO端口（连接DCS主站）
- 工作电压：24 V DC（由DCS总线供电）
- 功耗：约2 W
- 工作温度：0℃至+55℃
- 防护等级：IP20（前面板）/ IP40（背面）
功能特点：
- 支持PROFIBUS DP主站功能，可管理最多126个从站设备
- 传输速率自动协商，适应不同从站设备的通信能力
- 支持GSD文件导入，简化第三方设备的配置过程
- 内置诊断功能，可实时监控通信质量和从站状态
- 支持等时模式（Isochronous Mode），满足运动控制的实时通信需求
- 与ABB Control Builder M编程环境完全集成，配置简单直观
- 支持在线更换，更换时不影响DCS主站的正常运行
应用场景：
- 连接ABB ACS系列变频器，实现电机的DCS集中控制
- 连接第三方智能仪表（如流量计、压力变送器等）
- 连接第三方阀门定位器和执行机构
- 连接第三方PLC，实现DCS与PLC之间的数据交换
- 任何需要通过PROFIBUS DP连接第三方设备的场合
性能参数：
- 最大通信距离：12 Mbps时100 m / 1.5 Mbps时200 m / 9.6 kbps时1200 m
- 循环通信时间：最快10 ms（12 Mbps，64字节数据）
- 诊断信息更新周期：100 ms
- 平均无故障时间（MTBF）：大于100000小时
材质构成：
- PCB板：4层FR-4环氧玻璃纤维板（Tg150）
- 外壳：阻燃ABS工程塑料，UL94 V-0等级
- PROFIBUS接口：DB9金属屏蔽连接器，带终端电阻开关
- 光纤接口：塑料外壳，陶瓷插芯，IP54防护等级
结构特征：
标准欧卡结构，单槽宽度。正面设有4个LED指示灯（电源、通信、数据发送、数据接收）和1个终端电阻拨码开关。背部设有1个DB9 PROFIBUS接口和1个光纤FDIO接口。
工作原理：
PNI800作为PROFIBUS DP主站，周期性地向各从站发送轮询请求，从站收到请求后返回相应的输入数据。同时，主站将输出数据写入从站的输出区。整个通信过程由模块内部的PROFIBUS DP协议栈自动管理，用户只需在Control Builder M中配置从站的GSD文件和I/O映射关系即可。光纤接口通过FDIO总线与DCS主站（PM86x/PM87x系列处理器）连接，将PROFIBUS数据转换为DCS内部数据格式。
安装要求：
- 安装在标准DIN导轨或ABB专用机柜内
- PROFIBUS电缆需使用屏蔽双绞线， characteristic impedance 150 Ω
- 网络两端需各接一个120 Ω终端电阻（PNI800上的拨码开关可设置）
- 光纤电缆弯曲半径不小于30 mm
- 模块与DCS主站之间通过光纤FDIO总线连接，最长距离2 km（多模光纤）
使用注意事项：
- PROFIBUS网络必须在两端设置终端电阻，否则通信不稳定
- 电缆最长距离取决于传输速率，高速通信时距离大幅缩短
- 更换模块前需在编程软件中备份通信配置
- GSD文件需与从站设备的版本完全匹配
- 定期检查通信质量指示灯，如出现频繁错误需排查线路问题
