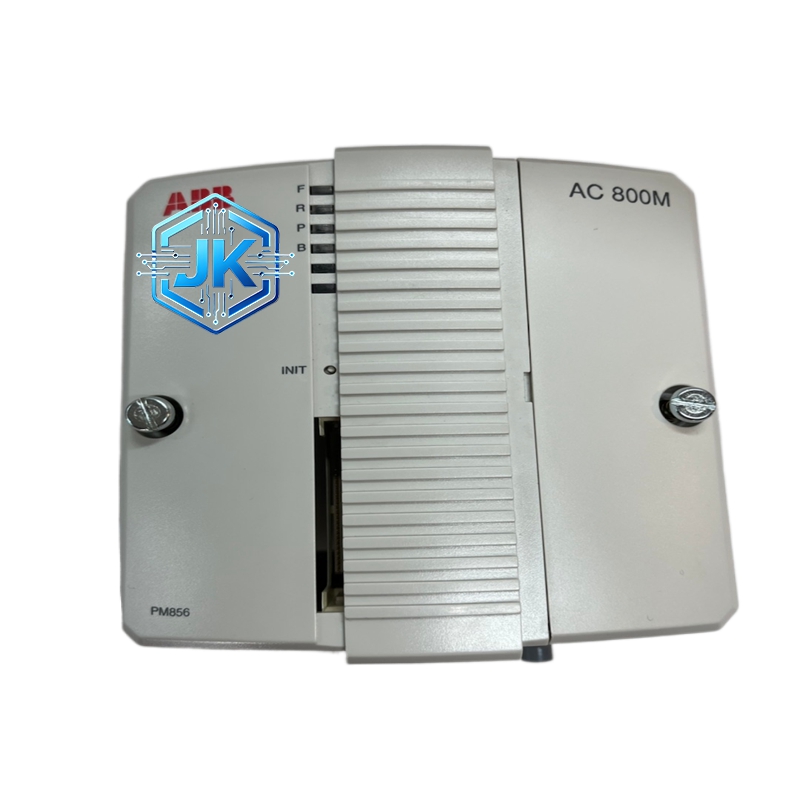

Name: ABB PM856K01 数字式馈线保护继电器
Brand: simple

描述

ABB PM856K01 数字式馈线保护继电器

技术规格：

产品型号： PM856K01
额定电流： 1A / 5A（外部 CT 输入）
额定电压： 110V / 220V AC（辅助电源）
电流输入通道： 3 组（三相）+ 1 组零序
电压输入通道： 3 组（三相电压，用于方向判别）
数字输入： 12 路（可编程，干接点）
数字输出： 8 路（可编程继电器输出）
通信接口： RS-485（Modbus RTU）+ 光纤接口（可选）
保护功能： 过流 I 段（速断）、过流 II 段（限时速断）、过流 III 段（定时限过流）、接地保护、重合闸、BZT
适用标准： IEC 60255、IEC 61850、IEEE C37.112

功能特点：

三段式过电流保护（I 段速断、II 段限时速断、III 段定时限过流），覆盖馈线全部短路故障
方向过流保护，通过电压输入实现故障方向判别，防止误动
自动重合闸功能，支持一次重合闸、二次重合闸、禁止重合闸三种模式
备用电源自动投入（BZT/ATS） 功能，支持明备用和暗备用两种逻辑
故障指示器控制，可远程复位故障指示器
故障录波器，记录最近 32 次故障事件及波形
SOE 事件记录，时间分辨率 1ms

性能参数：

过流 I 段动作时间： ≤ 25ms（速断）
过流 II 段动作时间： 0.1s ~ 10s（可调）
过流 III 段动作时间： 0.5s ~ 30s（可调）
接地保护灵敏度： 2% ~ 100% Ie（可调）
重合闸动作时间： 0.3s ~ 30s（可调）
BZT 切换时间： ≤ 100ms（可调）
工作温度： -25°C ~ +70°C
存储温度： -40°C ~ +85°C
相对湿度： 5% ~ 95%（无凝露）
防护等级：前面板 IP54（安装后 IP20）
抗震性能： IEC 60255-21-1 Class 1

材质构成：

外壳：阻燃聚碳酸酯（PC）+ ABS 合金，UL94 V-0
前面板：PMMA 透明视窗 + ABS 边框
端子排：阻燃 PA66 + 黄铜镀镍
内部 PCB：4 层 FR-4，三防漆涂覆
连接器：镀金弹簧触点
液晶屏：FSTN 液晶，白色背光

结构特征：

标准 1/4 DIN（96mm × 96mm） 面板安装尺寸
前面板带有 128×64 点阵液晶显示屏 + 8 个 LED 状态指示灯
底部端子排分为 4 组：3 组电流输入 + 3 组电压输入 + 12 路数字输入 + 8 路数字输出
顶部设有 RS-485 通信接口 + 光纤接口（可选模块）+ 辅助电源接口
前面板带有 4 个编程按键 + 1 个确认键
安装深度：≤ 80mm

工作原理：
PM856K01 通过 CT 采集三相电流，通过 PT 采集三相电压。DSP 处理器实时计算各相电流幅值及功率方向。当电流超过 I 段定值且方向判定为正向时，继电器在 25ms 内发出速断跳闸命令。若 I 段未动作，则进入 II 段/III 段判断逻辑。故障切除后，重合闸计时器启动，计时到达设定值后发出合闸命令。若重合于永久性故障，则加速跳闸。BZT 功能通过数字输入监测主电源状态，主电源失电后自动合上备用电源断路器。
