描述

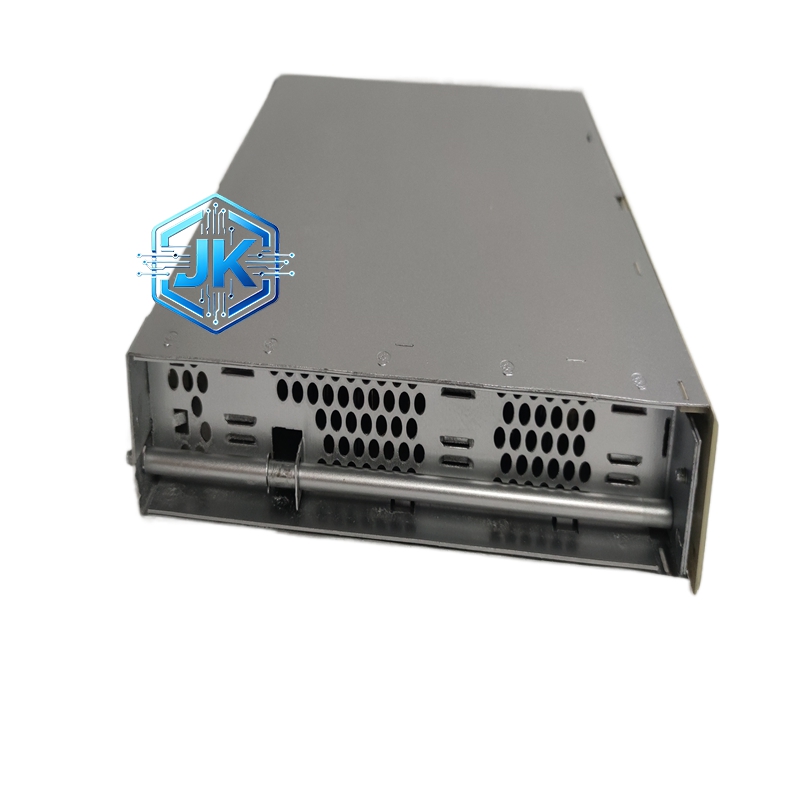

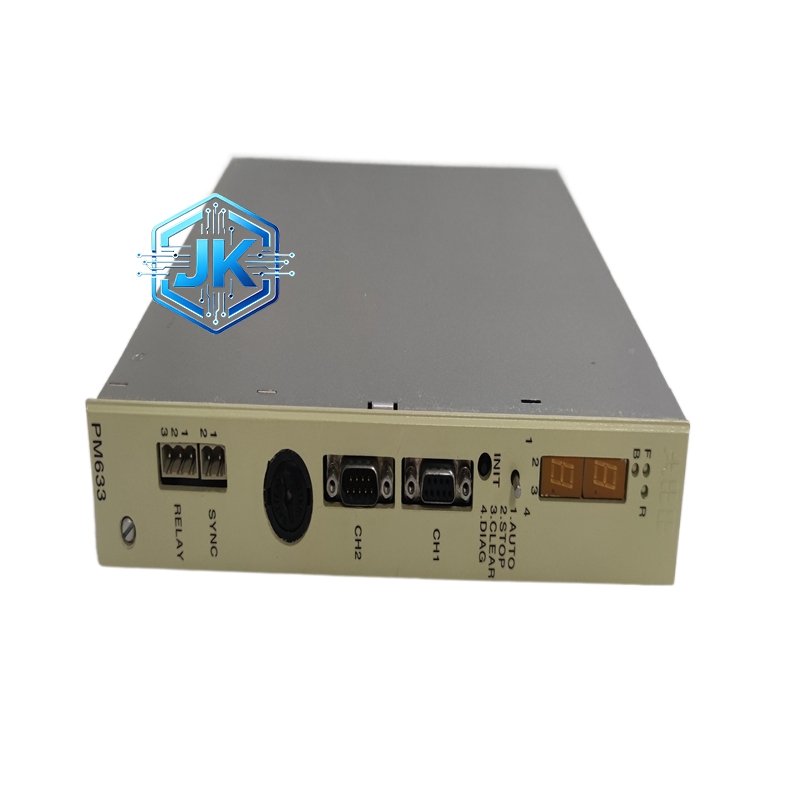

ABB PM633 数字式变压器差动保护继电器
技术规格：
- 产品型号： PM633
- 额定电压： 100V ~ 690V AC（辅助电源）
- 电流输入： 1A / 5A（外部 CT 输入）
- 差动保护： 二次谐波制动 + 五次谐波制动 + 波形对称原理
- 保护功能： 差动（87T）、过流（50/51）、接地（50N/51N）、过压（59）、欠压（27）、过负荷（49）、零序过流（50N/51N）、非电量（瓦斯/温度/油位）
- 触点输出： 4 组常开 + 3 组常闭（可编程）
- 通信接口： RS-485（Modbus RTU）+ 以太网（可选）
- 辅助电源： 85~270V AC/DC
- 适用标准： IEC 60255、IEC 61850、IEEE C37.91
功能特点：
- 变压器差动保护采用 二次谐波制动 + 波形对称原理 双重判据，有效防止励磁涌流误动
- 支持 CT 变比补偿 与 相位补偿，适应各种变压器接线组别（Yd11、Dy11 等）
- 支持 非电量保护接口（瓦斯继电器、温度传感器、油位开关），实现变压器本体保护
- 内置 事件顺序记录（SOE），分辨率 1ms
- 内置 故障录波功能，记录故障前后 8 个周波波形
- 支持 IEC 61850 GOOSE 通信（以太网版本），实现变电站级联跳闸
性能参数：
- 差动保护动作时间： ≤ 30ms（内部故障）
- 过流保护动作时间： 0.01s ~ 30s（可调）
- 接地保护灵敏度： 2% ~ 100% Ie（可调）
- 过压保护动作值： 80% ~ 120% Un（可调）
- 欠压保护动作值： 60% ~ 100% Un（可调）
- 工作温度： -25°C ~ +55°C
- 存储温度： -40°C ~ +70°C
- 防护等级： 前面板 IP54（安装后 IP20）
- 功耗： ≤ 5VA
材质构成：
- 外壳：阻燃聚碳酸酯（PC），UL94 V-0
- 前面板：阻燃 PC + ABS 合金
- 端子排：阻燃 PA66 + 黄铜镀镍
- 内部 PCB：6 层 FR-4，含接地屏蔽层
- LCD 显示屏：TFT 彩色液晶，带白色背光
结构特征：
- 标准 1/4 DIN（96mm × 96mm） 面板安装尺寸
- 前面板带有大尺寸 TFT 彩色 LCD 显示屏
- 底部端子排接线，支持上进线与下进线
- 安装深度：≤ 80mm
- 前面板可拆卸，方便现场接线与维护
工作原理：
PM633 通过外部 CT 采集变压器各侧电流信号，经内部高精度 A/D 转换后，差动保护算法实时计算各侧电流的矢量差。采用二次谐波制动原理区分内部故障与励磁涌流：内部故障时二次谐波含量低，差动保护动作；励磁涌流时二次谐波含量高（>15%~20%），差动保护被制动。过流/接地等后备保护采用标准反时限或定时限曲线。非电量保护通过干接点输入接入瓦斯继电器、温度传感器等信号。
优势亮点：
- 二次谐波制动 + 波形对称双重判据，差动保护可靠性极高
- 支持各种变压器接线组别的 CT 补偿与相位补偿
- 非电量保护接口实现变压器本体保护全覆盖
- 故障录波 + SOE 提供完整故障分析数据
- IEC 61850 GOOSE 支持实现智能变电站级联跳闸
适用行业：
变电站变压器保护（110kV 及以下）、发电厂厂用变压器保护、工业企业变电所变压器保护、风电/光伏升压变压器保护
安装要求：
- 安装于标准控制柜内，面板开孔尺寸 92mm × 92mm
- CT 安装须靠近继电器，各侧 CT 二次线缆长度不超过 5m
- 非电量保护接线须使用 屏蔽双绞线，屏蔽层单端接地
- 辅助电源接线：L/N 或 +/-，注意极性
- 接地端子须可靠连接至保护接地排
使用注意事项：
- CT 变比须与继电器匹配，各侧 CT 变比补偿须在组态中正确设置
- 变压器接线组别（如 Yd11）须在组态中正确选择，否则差动保护误动
- 励磁涌流二次谐波制动比须根据变压器实测数据整定（通常 15%~20%）
- 非电量保护干接点输入须确认极性正确（常开/常闭）
- 定期进行差动保护带负荷测试，验证 CT 极性与变比补偿正确
