描述

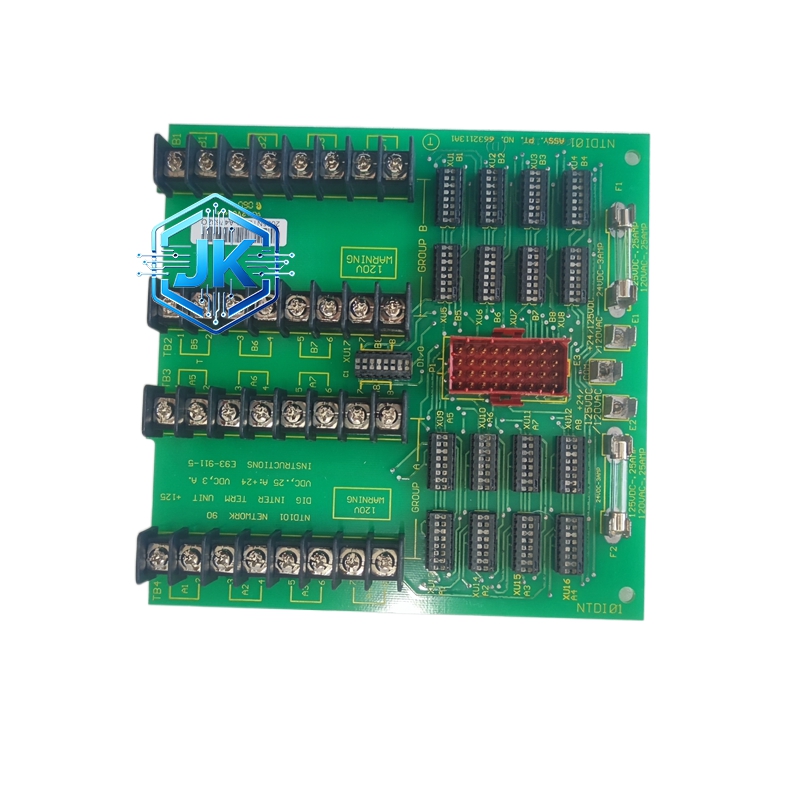

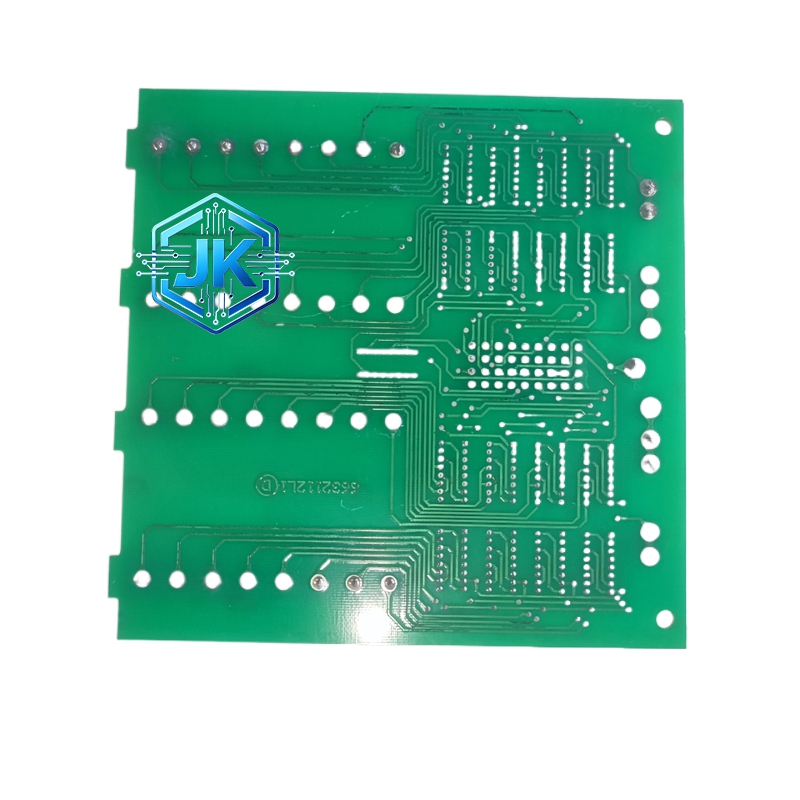

ABB NTDI01 路数字输入模块
技术规格：
- 输入通道数：1 路
- 输入信号类型：干接点（无源）或 湿接点（有源，0/24V DC）
- 输入电压范围：0–28V DC（湿接点模式）/ 无源触点（干接点模式）
- 输入电流：干接点模式 ≤ 1mA / 湿接点模式 ≤ 5mA
- 信号 debounce 时间：10ms–600ms（可配置）
- 供电方式：KNX 总线供电（21–30V DC）
- 静态功耗：≤ 100mW
- 安装方式：标准 35mm DIN 导轨卡装
- 外壳材质：阻燃 PC 塑料（RAL 7035 浅灰色）
- 防护等级：IP20
- 工作温度：-5°C 至 +55°C
- 尺寸（宽×高×深）：约 2TE × 82mm × 55mm
功能特点：
- 支持 干接点 / 湿接点两种输入模式，拨码开关切换
- 内置 软件去抖（Debounce），防止机械触点弹跳造成误报
- 状态变化时主动上报 Group Value Telegram
- 前面板 LED 指示输入状态
材质构成：
- 外壳：阻燃聚碳酸酯（PC），UL94 V-0
- 接线端子：磷铜镀镍弹簧端子
- PCB：FR-4 防潮涂层
- 光耦隔离器：PC817 或等效型号
结构特征：
- 标准 2TE 宽度，紧凑型设计
- 底部设 2 组接线端子（一组为 KNX 总线，一组为外部输入）
- 前面板设 1 颗绿色 LED（通信）+ 1 颗黄色 LED（输入状态）
- 顶部拨码开关用于干/湿接点模式选择
工作原理：
外部开关信号经输入端子进入模块，首先通过 光耦隔离器（Optocoupler） 实现电气隔离，消除地环路干扰与浪涌影响。隔离后的信号经 MCU 数字输入端口 采样，结合软件去抖算法确认状态稳定后，将状态值封装为 KNX Group Telegram 上报总线。
优势亮点：
- 电气隔离： 光耦隔离保护模块与总线安全
- 双模式兼容： 干/湿接点一键切换，适配所有现场传感器
- 超低功耗： 100mW 静态功耗，总线供电无压力
- 去抖可调： 10–600ms 范围内灵活配置
适用行业：
门磁状态采集、窗磁信号、设备运行状态反馈、消防报警接入、安防联动
安装要求：
- 标准 35mm DIN 导轨，占用 2TE 空间
- 外部信号线使用 屏蔽双绞线，屏蔽层单端接地
- 干接点模式下外部开关无需供电
- KNX 总线使用 J-Y(ST)Y 2×2×0.8
使用注意事项：
- 湿接点模式下输入电压 不得超过 28V DC
- 长距离信号传输建议使用屏蔽线
- 去抖时间需根据实际开关类型合理设置（机械开关建议 ≥50ms）
