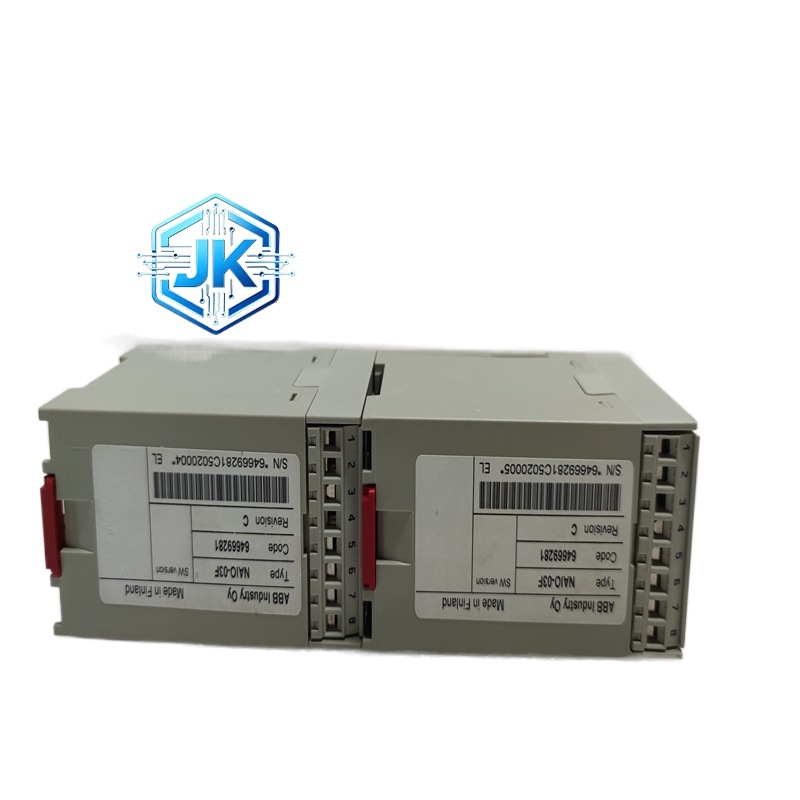

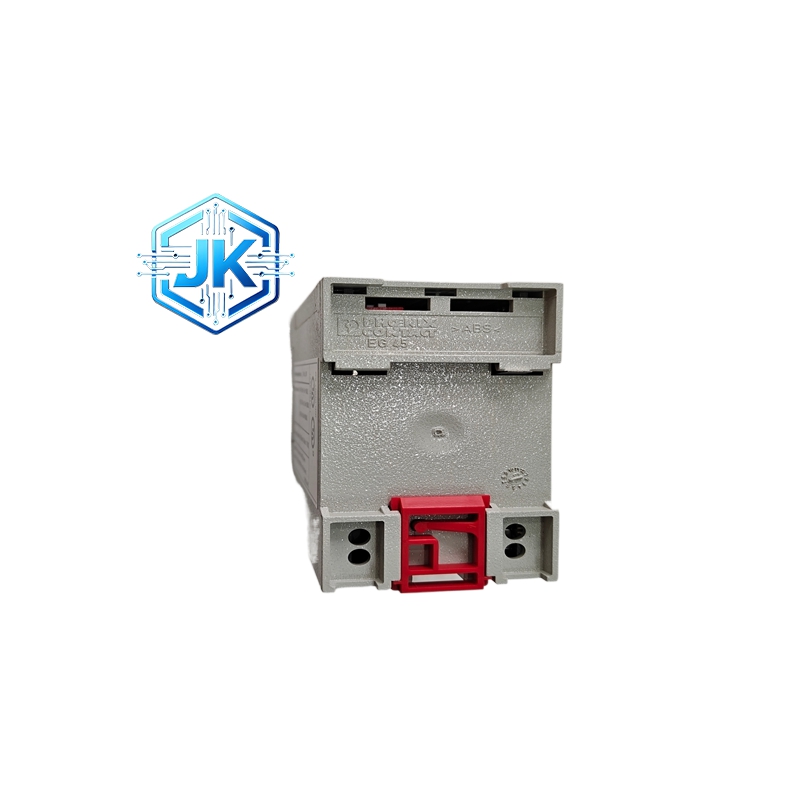

ABB NAIO-03 模拟量输入 / 输出扩展模块
技术规格
- 产品型号：NAIO-03
- 兼容设备：ABB AC500 PLC、ACS800 变频器
- 通道配置：8 路模拟输入（AI）、8 路模拟输出（AO）
- AI 输入信号：0～10V DC、4～20mA DC（可组态）
- AI 分辨率：12 位
- AI 精度：±0.1%FS
- AO 输出信号：0～10V DC、4～20mA DC（可组态）
- AO 分辨率：12 位
- AO 精度：±0.05%FS
- 供电电源：24VDC±10%，功耗≤4W
- 工作温度：-25℃～+60℃
- 存储温度：-40℃～+85℃
- 防护等级：IP20
- 外形尺寸：145mm×110mm×80mm
- 净重：0.38kg
- 通信接口：MODBUS RTU（可选）
- 响应时间：≤10ms
功能特点
- 8AI+8AO 高密度模拟量 IO，扩展能力强
- 输入 / 输出信号可组态，适配各类传感器 / 执行器
- 通道间电气隔离，抗干扰能力强，信号稳定
- 内置信号滤波、断线检测，异常告警
- 支持热插拔，更换无需停机，维护便捷
- 与 ABB 系统原生适配，无缝集成、组态简单
性能参数
- AI 输入阻抗：≥100kΩ（电压）、≤250Ω（电流）
- AO 负载能力：≥5kΩ（电压）、≤500Ω（电流）
- 线性度：≤±0.05%FS
- 温度系数：≤±50ppm/℃
- 绝缘耐压：2.5kV AC/1min（通道间）
材质构成
- 外壳：阻燃 ABS 工程塑料，防腐蚀、抗老化
- 内部 PCB：高精度多层线路板，镀金端子
- 采样芯片：进口 12 位高精度 ADC/DAC
- 端子：铜镀银，导电性能优异、接触可靠
结构特征
- 紧凑型长方体设计，DIN35 导轨安装
- 上下分区：上端 IO 端子、下端通信 / 电源接口
- 正面状态指示灯（电源、运行、故障、通道状态）
- 模块化设计，拆装便捷，节省空间
工作原理
采集现场温度、压力、流量等传感器模拟信号，经隔离、滤波、模数转换后上传至 PLC / 变频器；同时接收主控下发的数字指令，经数模转换、放大后输出模拟信号，驱动调节阀、变频器等执行器，实现闭环控制。
优势亮点
- 高精度、高密度模拟量 IO，满足复杂过程控制需求
- 信号稳定、抗干扰强，适配工业现场恶劣环境
- 组态灵活，信号类型可切换，通用性强
- 安装便捷、维护简单，热插拔设计降低停机风险
- 与 ABB 系统无缝集成，兼容性好、稳定性高
适用行业
工业自动化、过程控制、传动控制、电力、冶金、化工、水处理、制药
型号系列
NAIO 系列（含 NAIO-03、NAIO-04、NAIO-05 等 IO 配置版本）
安装要求
- 标准 DIN35 导轨安装，固定牢固无松动
- 模拟量信号线采用屏蔽双绞线，屏蔽层单端接地
- 远离变频器、高压电缆等强干扰源，间距≥30cm
- 供电电源稳定，纹波≤50mV
- 与主设备通信连接可靠，无松动
使用注意事项
- 严禁超量程输入 / 输出，防止损坏模块
- 避免剧烈振动、冲击，防止内部元件移位
- 定期检查端子接线，防止松动、氧化
- 潮湿环境做好防潮，避免凝露损坏模块
- 热插拔时确保操作规范，避免静电损坏芯片
