描述
ABB MT-91-ARCFPA 电弧光保护装置（控制面板）
技术规格
- 产品型号：MT-91-ARCFPA
- 检测原理：光纤电弧光检测 + 电流辅助判据
- 检测通道：最多 8 路光纤传感器（可扩展）
- 动作时间：≤5ms（光信号检测至继电器动作）
- 辅助判据：过流、过压、欠压、零序电流
- 输出触点：2 组常开 / 常闭跳闸继电器（250VAC/5A，30VDC/5A）
- 告警输出：1 组无源干接点
- 显示单元：5.7 英寸 LCD 液晶，分辨率 320×240
- 操作按键：16 个功能键 + 4 个导航键
- 供电电源：24VDC（18～30VDC），功耗≤3.5W
- 工作温度：-25℃～+70℃
- 存储温度：-40℃～+85℃
- 防护等级：IP30（面板）、IP20（机身）
- 外形尺寸：240mm×180mm×60mm
- 净重：2.2kg
- 通信接口：RS-485（Modbus-RTU）
- 认证：CE、UL、IEC 62271-200
功能特点
- 超高速电弧光检测，5ms 内跳闸，最大限度降低电弧损伤
- 光纤传感检测，抗电磁干扰，适配强电磁环境
- 光 + 电流双判据，防止误动、拒动，可靠性高
- 多通道检测，可覆盖开关柜、母线、电缆室等区域
- 液晶显示 + 按键操作，参数设置、故障查询便捷
- 故障事件记录，时间戳精准，支持故障溯源
性能参数
- 光检测灵敏度：≥1000lux
- 电流判据精度：±5%FS
- 跳闸继电器寿命：≥10 万次
- 事件记录容量：50 条（不掉电存储）
- 通信速率：9.6～115.2kbps（可调）
材质构成
- 面板：阻燃 ABS 工程塑料 + 钢化玻璃，防刮、防腐蚀
- 机身：金属框架 + 阻燃塑料，抗振动、散热好
- 光纤接口：陶瓷材质，耐磨、传输损耗低
- 按键：工业级硅胶，耐磨、触感好、寿命长
结构特征
- 嵌入式面板安装设计，适配控制柜面板开孔

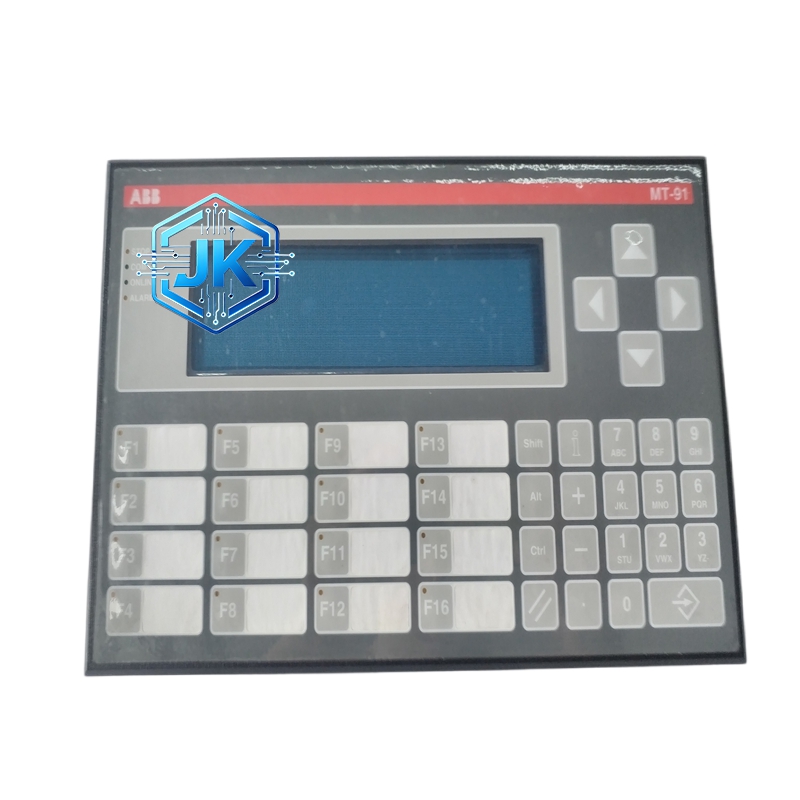

- 正面：液晶显示屏 + 操作按键 + 状态指示灯

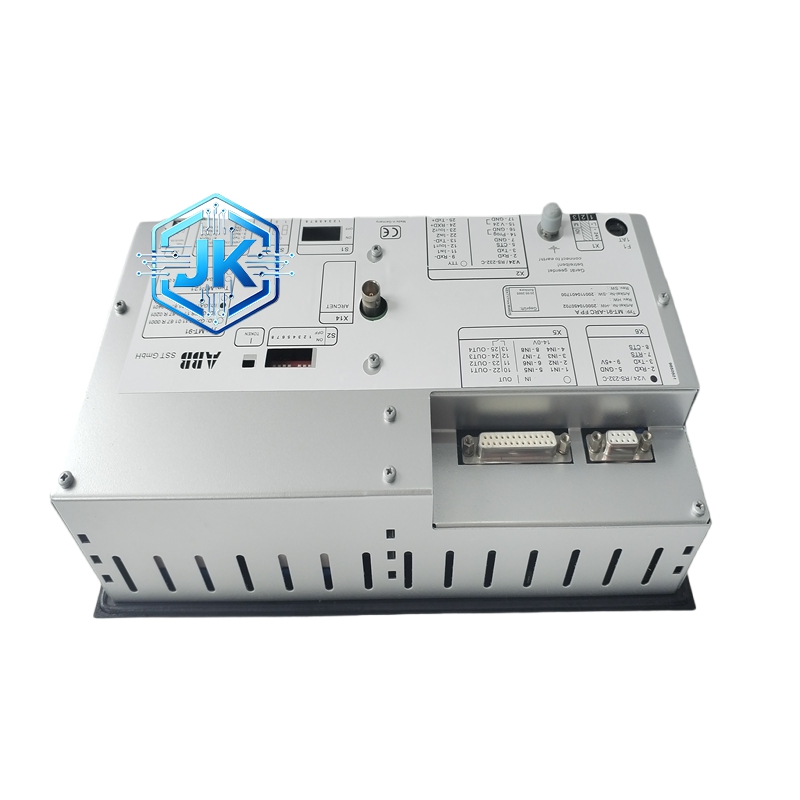

- 背面：光纤传感器接口、继电器输出端子、通信 / 电源接口
- 机身紧凑型设计，节省安装空间
工作原理
光纤传感器实时监测开关柜 / 母线区域电弧光，当电弧光强度超标且满足电流辅助判据时，装置快速驱动跳闸继电器动作，切断上级电源；同时记录故障事件、触发告警，实现故障快速隔离与安全保护。
优势亮点
- 动作速度极快，5ms 内跳闸，大幅降低电弧光危害
- 光纤检测抗干扰强，适配中高压强电磁环境
- 双判据设计，可靠性高，避免误动拒动
- 安装便捷、操作简单，维护成本低
- 适配各类中高压开关柜、母线，通用性强
适用行业
电力（变电站、电厂）、冶金、化工、轨道交通、数据中心、工业企业配电系统
型号系列
MT-91 系列（含 MT-91-ARCFPA、MT-91-ARC 等配置版本）
安装要求
- 控制柜面板嵌入式安装，开孔尺寸适配（220mm×160mm）
- 光纤传感器沿开关柜内壁布置，检测头对准易产生电弧区域
- 跳闸输出端子连接断路器跳闸回路，接线牢固
- 供电电源采用稳定 24VDC，接地可靠
- 通信线采用屏蔽双绞线，远离强干扰源
使用注意事项
- 定期检查光纤传感器，避免破损、污染，影响检测精度
- 每年校验动作时间与判据阈值，确保保护可靠性
- 避免光纤过度弯折，弯曲半径≥5cm，防止断裂
- 故障跳闸后，先排查电弧故障原因，再复位装置
- 严禁带电插拔光纤接口，防止静电损坏元件
