描述

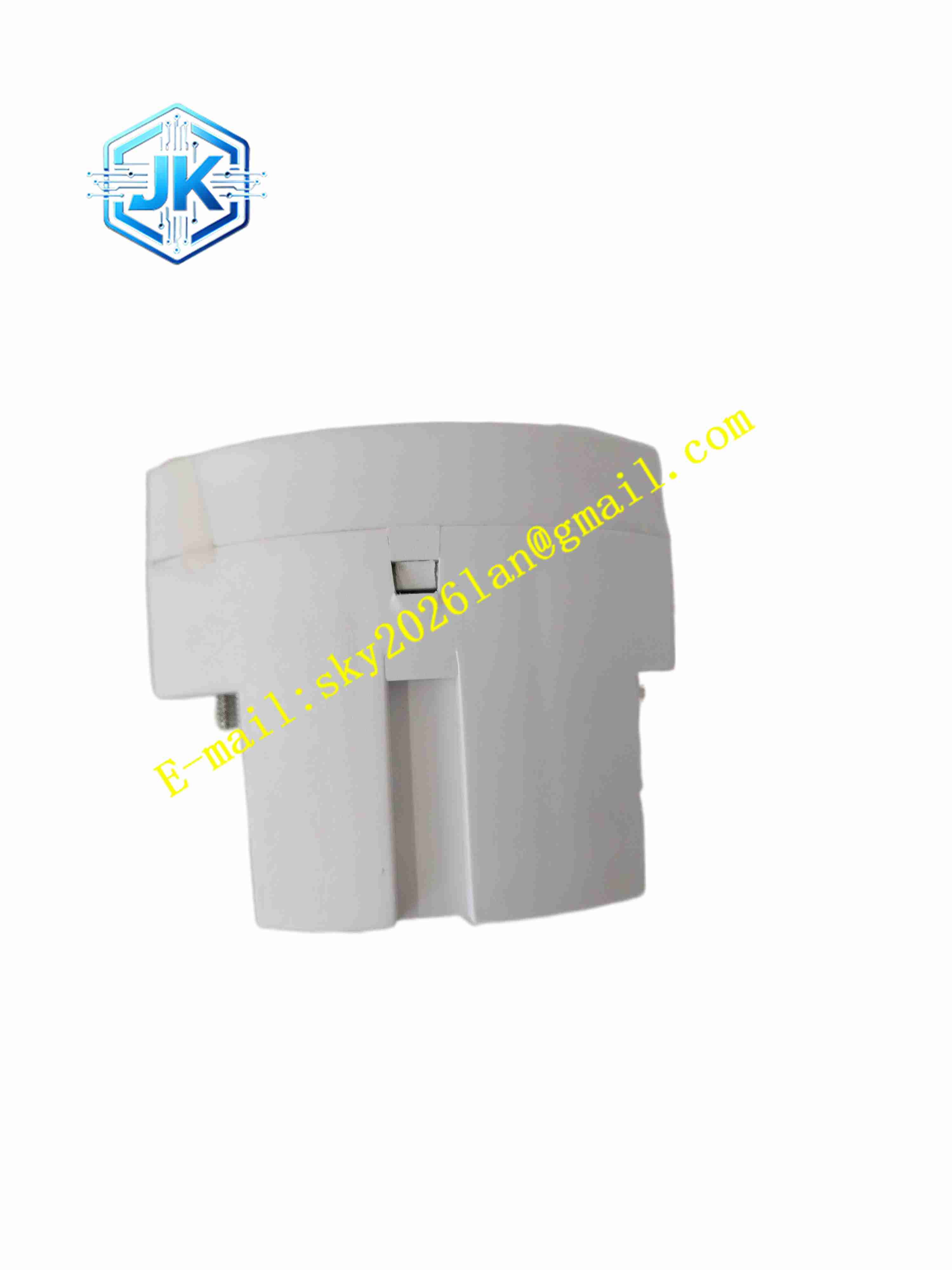

ABB M4A-AT
技术规格
- 产品类型：电机温度监控模块
- 输入信号：Pt100 热电阻
- 通道数量：多通道轴承绕组温度
- 输出：报警与跳闸继电器触点
- 触点容量：AC250V 3A
- 供电：M101/M102 控制单元供电
- 工作温度：-25℃～+70℃
- 存储温度：-40℃～+85℃
- 相对湿度：5%～95% 无凝露
- 防护等级：IP20
- 安装方式：DIN 导轨 / 控制单元配套
- 精度：±1℃
功能特点
- 接收电机 Pt100 温度信号
- 多通道轴承与绕组温度监测
- 温度超限报警与跳闸输出
- 与 M101/M102 保护单元通讯
- 前面板 LED 指示温度通道状态
- 温度阈值通过保护单元设定
- 传感器断线检测
- 模块化设计，扩展便捷
- 工业级元器件
- 适应电机控制柜环境
应用场景
- 中高压电动机轴承温度保护
- 电机绕组过热监测
- 泵、风机、压缩机电机温度监控
- 与 ABB M101/M102 马达保护配合
- 石化电机温度联锁跳闸
材质构成
- 外壳：阻燃工程塑料
- PCB 主板：FR4 玻纤电路板
- 输入器件：Pt100 信号调理电路
- 继电器：工业电磁继电器
- 端子：螺丝紧固接线端子
- 无源元件：金属膜电阻、电容
结构特征
- 紧凑 DIN 导轨模块
- 端子排位于顶部与底部
- LED 状态指示灯
- 与 M101/M102 通过专用连接器通讯
- 无风扇散热
- 模块化插拔设计
工作原理 电机 Pt100 温度传感器信号接入模块输入通道，信号调理电路将电阻变化转换为温度值。模块将温度数据通过通讯总线传送至 M101/M102 保护单元。温度超过报警阈值时报警继电器动作，超过跳闸阈值时跳闸继电器动作，触发电机停机。传感器断线时通道故障 LED 点亮。
安装要求
- DIN 导轨安装或配套 M101/M102
- Pt100 三线制补偿导线接入
- 报警跳闸触点接入电机回路
- 温度线屏蔽远离动力线
- 温度 – 25℃～+70℃
- 上电在保护单元设定温度阈值
使用注意事项
- Pt100 三线制接线正确
- 温度阈值与电机绝缘等级匹配
- 传感器断线及时处理
- 定期校验温度精度
- 备件存放于干燥环境
- 维护前断开温度线
