描述

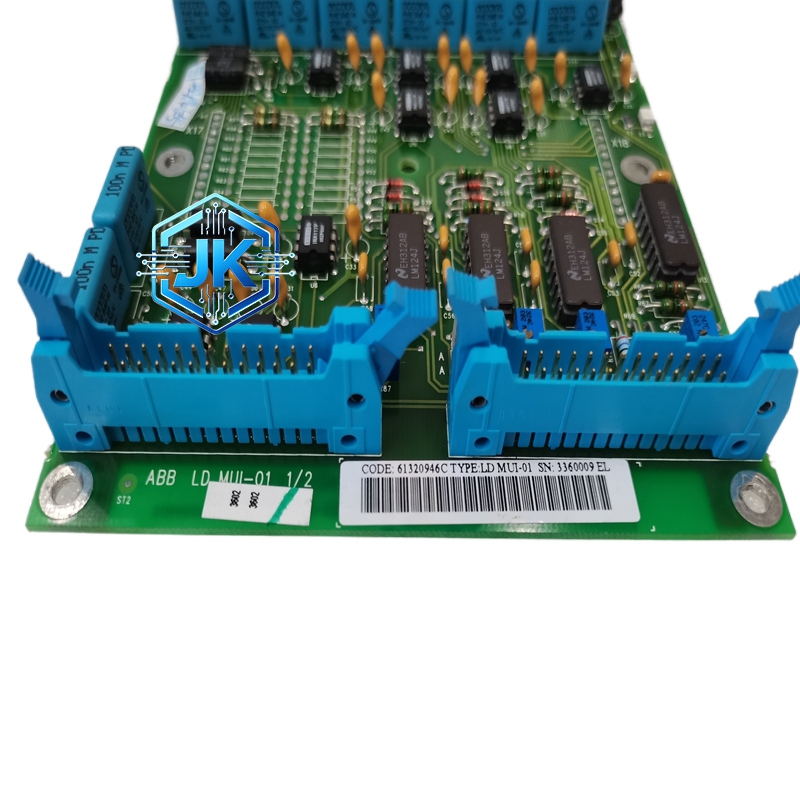

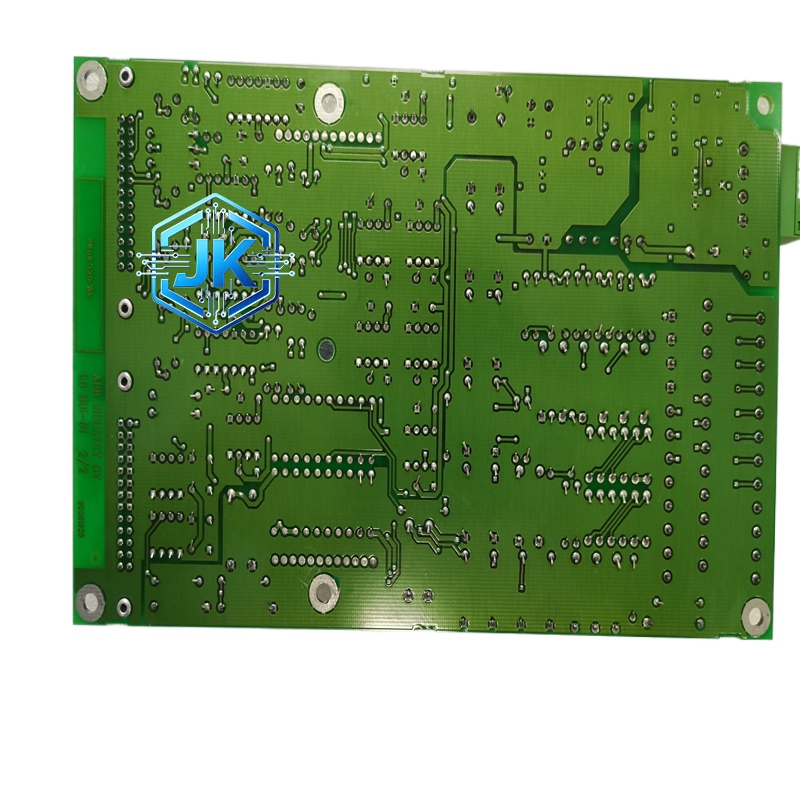

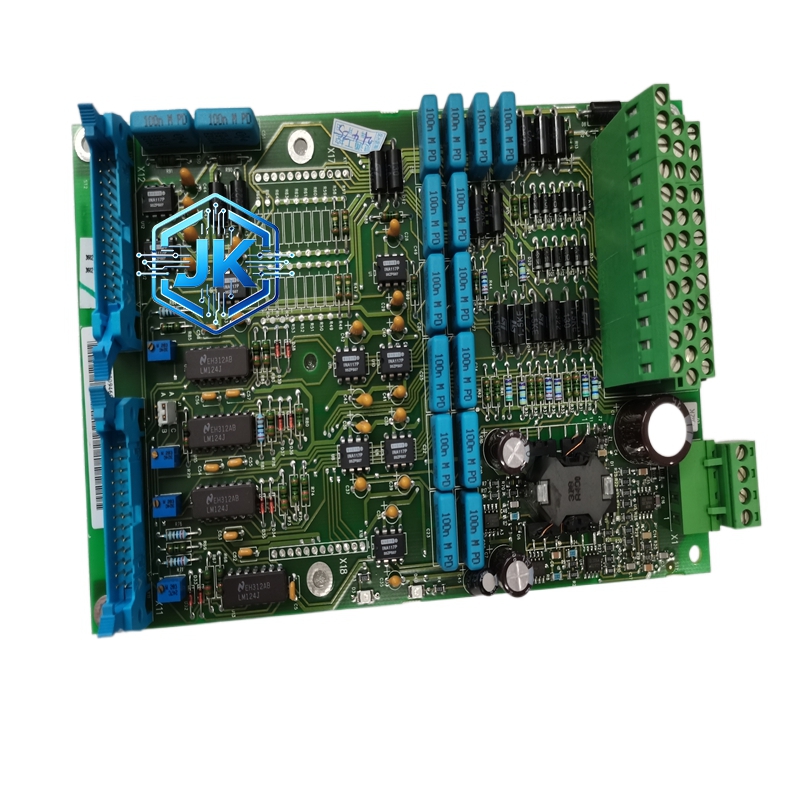

ABB LDMUI-01 UNITROL 励磁系统本地显示和操作面板模块
技术规格：
显示屏：5.7 英寸 TFT 彩色液晶，分辨率 320×240
触摸屏：电阻式触摸屏
处理器：32 位 ARM Cortex-M4，主频 120MHz
内存：64MB Flash，32MB RAM
通信接口：1 路内部总线（连接控制器），1 路 USB
供电：DC 24V，由控制器供电
防护等级：前面板 IP65（防水防尘）
工作温度：-10°C 至 +50°C
功能特点：
支持 DynamO 简化版操作员软件
支持最多 15 幅自定义操作画面
支持报警显示和确认
支持趋势记录（最多 16 个测点）
支持操作员权限管理（三级权限）
支持 USB 导出数据（CSV 格式）
前面板 IP65 防护，可在潮湿粉尘环境使用
应用场景：
安装在励磁控制柜门上作为本地操作面板
电厂集控室的励磁监控
水电站的励磁就地监控
作为大型操作员站的备用面板
性能参数：
MTBF：大于 50,000 小时
ESD 防护：大于 8kV 接触放电
重量：约 0.5kg
尺寸：150mm x 110mm x 40mm
材质构成：
外壳为铸铝合金，表面粉末喷涂（灰色）
前面板为钢化玻璃，厚度 4mm
内部 PCB 为 FR-4 玻纤板
接线端子为铜合金镀镍
结构特征：
面板嵌入式安装，开孔尺寸 140mm x 100mm
前面板为 5.7 英寸彩色触摸屏
底部有 1 个 USB 接口和 1 个内部总线接口
背面有电源接线端子
工作原理：
LDMUI-01 通过内部总线与励磁控制器通信，每 100ms 刷新一次画面数据。DynamO 软件将控制器传送的数字量转换为图形元素显示在触摸屏上。运行人员触摸屏幕点击按钮，操作指令经内部总线传送给控制器执行，执行结果返回后更新显示。
安装要求：
安装在控制柜门的嵌入式开孔中
内部总线电缆使用 ABB 原装屏蔽电缆
电源使用 DC 24V，由控制器直接供电
前面板与柜体之间必须密封，防止灰尘进入
使用注意事项：
操作系统由 ABB 统一授权，不可自行安装其他软件
定期备份操作画面和参数配置
触摸屏使用软布清洁，不可使用有机溶剂
不要在运行中强制断电，必须通过软件正常关闭
