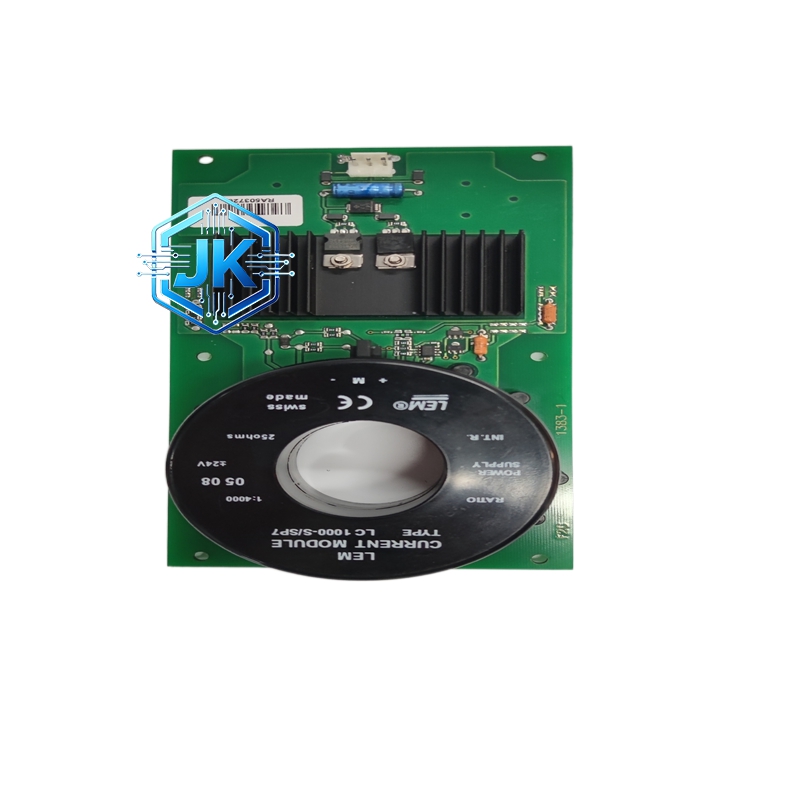

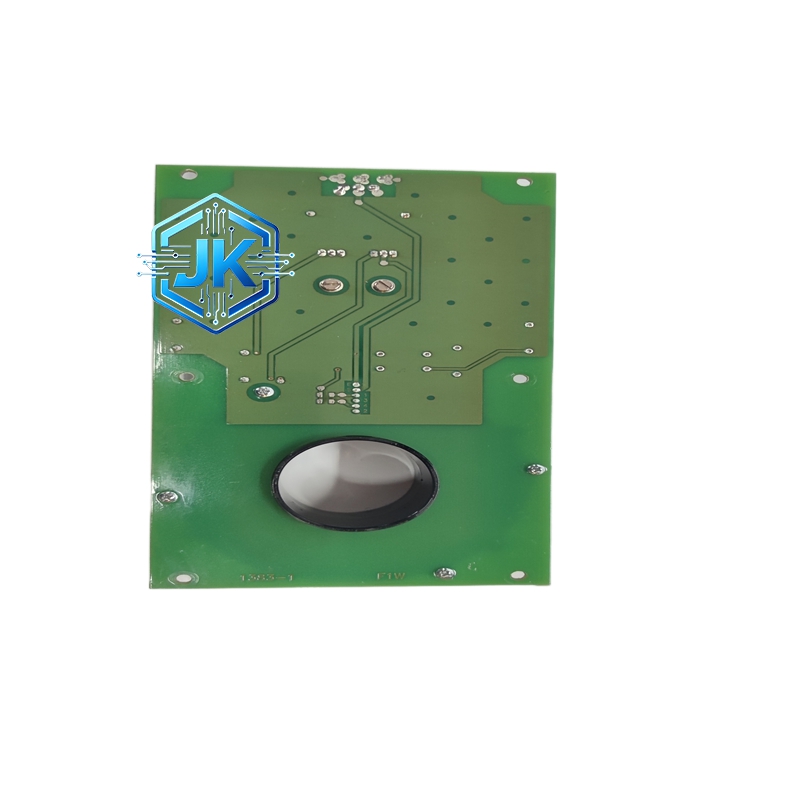

ABB LC1000-SSP7 高精度电流传感器
技术规格
- 测量原理：闭环霍尔效应
- 测量量程：0～1000A（交直流）
- 精度等级：±0.2%FS（25℃）
- 线性度：≤±0.1%FS
- 零点漂移：≤±50ppm/℃
- 响应时间：≤1μs
- 带宽：DC～200kHz
- 输出信号：0～5V DC 或 4～20mA DC
- 供电电源：±15VDC（±5%），功耗≤80mA
- 工作温度：-40℃～+85℃
- 存储温度：-50℃～+100℃
- 绝缘耐压：一次侧 / 二次侧 5kV AC/1min
- 防护等级：IP20
- 外形尺寸：120mm×80mm×40mm
- 净重：0.65kg
- 通信接口：RS-485（可选 Modbus-RTU）
功能特点
- 闭环霍尔技术，消除磁饱和误差，交直流测量无失真
- 宽温稳定运行，极端温度下精度保持不变
- 内置过流、过压、过热多重保护，故障自动告警
- 输出信号可选，兼容各类控制系统输入接口
- 抗电磁干扰能力强，适配变频器、高压设备密集场景
性能参数
- 重复精度：≤±0.05%FS
- 负载能力：电压输出≥10kΩ，电流输出≤500Ω
- 温度系数：≤±100ppm/℃
- 长期稳定性：≤±0.1% FS / 年
- 抗冲击电流：3 倍额定电流持续 10s 无损坏
材质构成
- 外壳：阻燃 ABS 工程塑料，防腐蚀、抗老化
- 磁芯：高导磁率纳米晶合金，低损耗、高线性
- 内部 PCB：高精度镀金线路板，抗氧化、信号传输稳定
- 端子：铜镀银，导电性能优异、接触可靠
结构特征
- 紧凑型长方体设计，壁挂或导轨安装两用
- 一次侧穿心式结构，安装无需断开主回路
- 二次侧信号 / 电源端子分区布局，标识清晰
- 顶部状态指示灯，实时显示电源、故障、运行状态
工作原理
一次侧电流穿过磁芯产生磁场，霍尔元件检测磁场信号，经放大、反馈闭环控制，将磁场信号精准转换为比例电压 / 电流信号，实现电流的无损耗、高精度测量，数据可直接上传控制系统用于监测、保护与控制。
优势亮点
- 测量精度高、响应速度快，适配高速动态电流监测
- 闭环设计无磁饱和，可测直流及复杂波形电流
- 宽温、抗干扰、高稳定性，适配严苛工业环境
- 安装便捷、无需断电，维护成本低
- 兼容多系统、多输出接口，通用性强
适用行业
电力电网、新能源（风电 / 光伏）、冶金、化工、轨道交通、工业传动、数据中心、智能楼宇
型号系列
LC1000 系列（含 LC500-SSP7、LC2000-SSP7 等量程版本）
安装要求
- 采用 DIN35 导轨或壁挂安装，固定牢固无松动
- 一次侧穿心安装，避免与其他磁性元件近距离接触
- 二次侧信号线采用屏蔽双绞线，屏蔽层单端接地
- 远离变频器、高压电缆等强干扰源，间距≥30cm
- 供电电源稳定，纹波≤50mV
使用注意事项
- 严禁超量程运行，避免磁芯饱和损坏传感器
- 二次侧严禁开路，防止高压击穿内部元件
- 定期校验零点与量程，每年至少 1 次
- 避免剧烈振动、冲击，防止内部元件移位
- 潮湿环境做好防潮，避免端子氧化接触不良
