描述

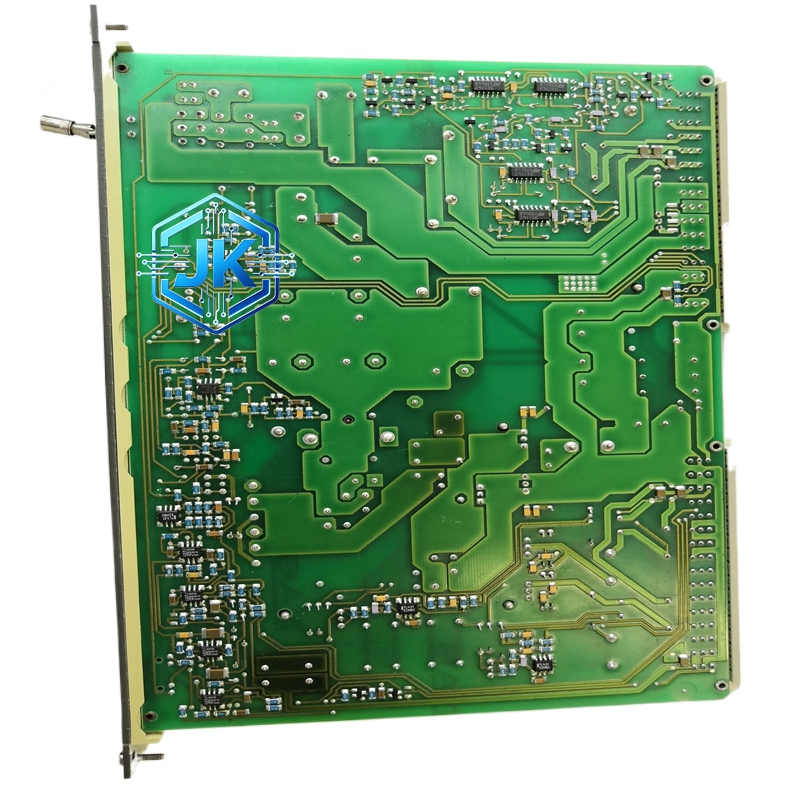

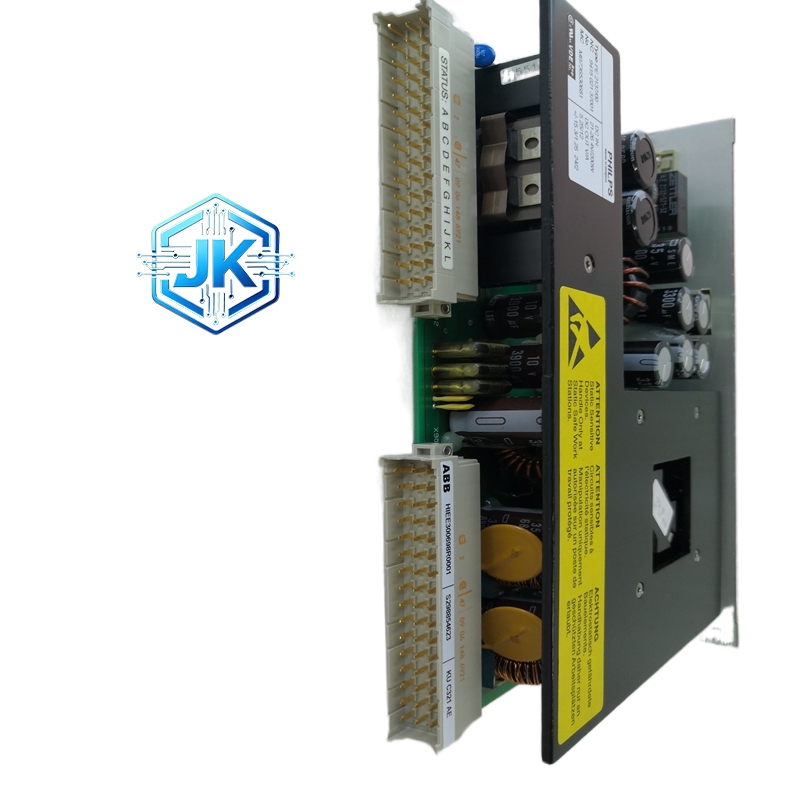

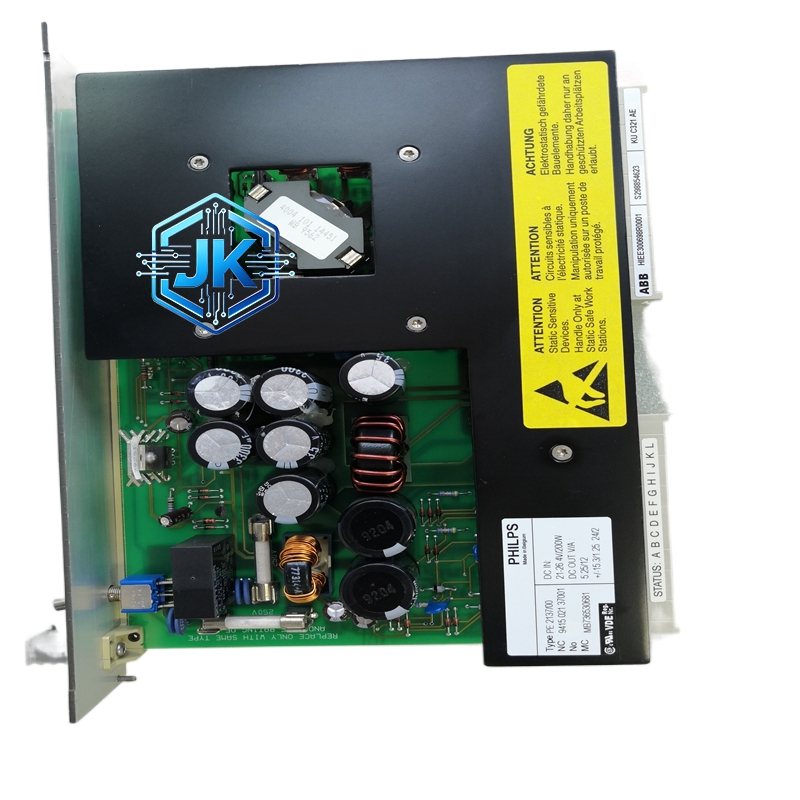

ABB KUC321AE 3BHE009681R0101 UNITROL 励磁系统数字电压调节器
技术规格：
处理器：16 位 DSP，主频 100MHz
内存：Flash 8MB，RAM 32MB
模拟量输入：8 通道 12 位 ADC
模拟量输出：4 通道 12 位 DAC
数字量输入：12 路干接点
数字量输出：8 路继电器触点
通信接口：1 路 RS-485
扫描周期：8ms
供电：DC 24V，由励磁电源模块供电
功能特点：
内置完整的 AVR 调节算法
内置 PSS 电力系统稳定器
内置失磁保护、过压保护、过流保护、转子接地保护
支持恒电压、恒无功、恒功率因数运行模式
支持黑启动功能
具备事件记录功能，可存储 32 条故障记录
支持远程参数修改
应用场景：
UNITROL 1000 中型静止励磁系统的核心控制器
早期 UNITROL 5000 励磁系统的核心控制器
中型汽轮发电机和水轮发电机的电压调节
性能参数：
工作温度：-10°C 至 +55°C
防护等级：IP54（前面板）
MTBF：大于 80,000 小时
材质构成：
PCB 为 6 层板，FR-4 玻纤板
连接器为 ABB 原装欧洲卡连接器
继电器为 OMRON 原装
外壳为铸铝合金，表面粉末喷涂
结构特征：
标准 1/4 DIN 前面板尺寸
前面板设有 LCD 显示屏、4 个操作按键、6 个 LED 指示灯
底部为双排欧洲卡连接器
背部无接线，所有接线在前面板端子上
工作原理：
DSP 每 8ms 采样一次所有模拟量输入，经数字滤波后与参考值比较，偏差进入数字 PID 调节器。PID 输出经过 D/A 转换后驱动触发板。PSS 模块根据频率偏差计算阻尼信号叠加到 PID 输出上。
安装要求：
必须垂直安装在控制柜面板上
前面板与柜体之间留有至少 50mm 散热空间
所有接线必须在断电状态下进行
使用注意事项：
参数修改必须由 ABB 授权工程师操作
不要在运行中拔插欧洲卡连接器
每 2 年更换一次主板电池
