描述

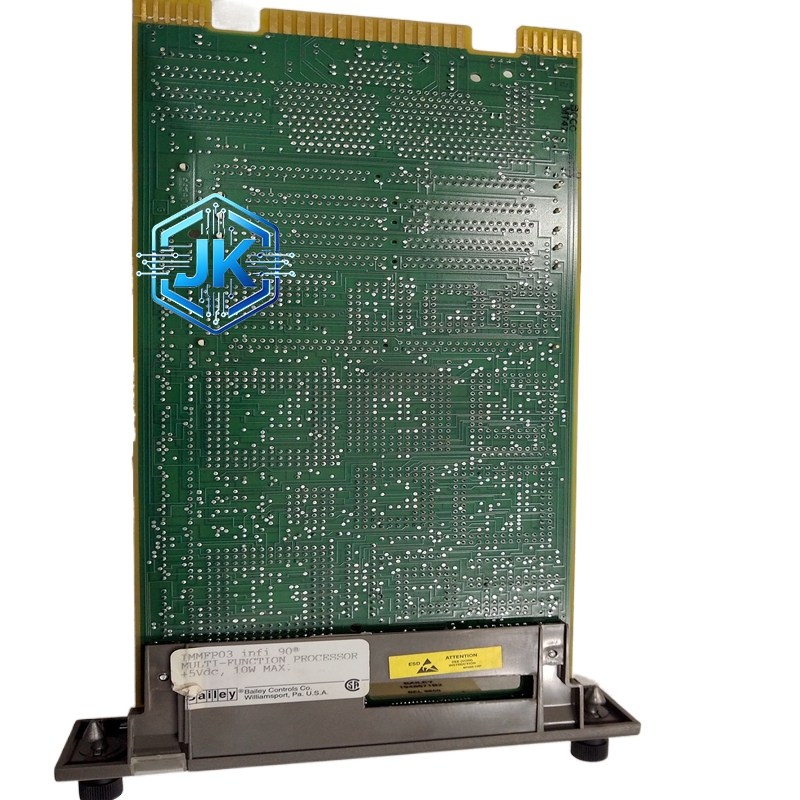

ABB IMMFP03 UNITROL 励磁系统模拟量输入输出混合接口模块
技术规格：
模拟量输入：4 通道，0-10V DC / 4-20mA DC
模拟量输出：4 通道，4-20mA DC（两线制）
输入分辨率：12 位（4096 级）
输出分辨率：12 位（4096 级）
输入精度：±0.2% FS
输出精度：±0.2% FS
更新速率：10ms（所有通道同时刷新）
隔离方式：输入对输出 500V DC
供电：DC 24V，IM 总线供电
功能特点：
输入和输出通道完全独立隔离
具备断线检测和过载检测功能
输出通道支持故障安全模式
支持在线校准
前面板 LED 指示灯显示每通道状态
支持热插拔
应用场景：
UNITROL 5000 励磁系统的信号采集和控制输出
需要同时采集和控制的紧凑型励磁项目
向调速器发送转速给定信号
向无功补偿装置发送无功给定信号
性能参数：
工作温度：-10°C 至 +55°C
MTBF：大于 110,000 小时
防护等级：IP20
材质构成：
外壳为阻燃 PC 塑料
内部 DAC/ADC 为 ABB 原装工业级芯片
接线端子为铜合金镀镍
PCB 为 FR-4 玻纤板
结构特征：
标准欧洲卡尺寸
前面板设有上下两排 LED 指示灯（上排输入，下排输出）
底部 IM 总线连接器
背部为 3 排接线端子
工作原理：
输入通道：现场信号经屏蔽电缆进入端子，通过 ADC 采样后经 IM 总线上传控制器。输出通道：控制器数字量经 IM 总线进入模块，DAC 转换后经 V/I 电路输出 4-20mA 电流驱动现场执行器。
安装要求：
输入和输出电缆使用不同的屏蔽双绞线
电缆屏蔽层单端在控制柜侧接地
模块与大功率设备之间电缆间距大于 30cm
使用注意事项：
输入输出通道不可混接
输出端不可短路
定期校验每通道精度
