描述

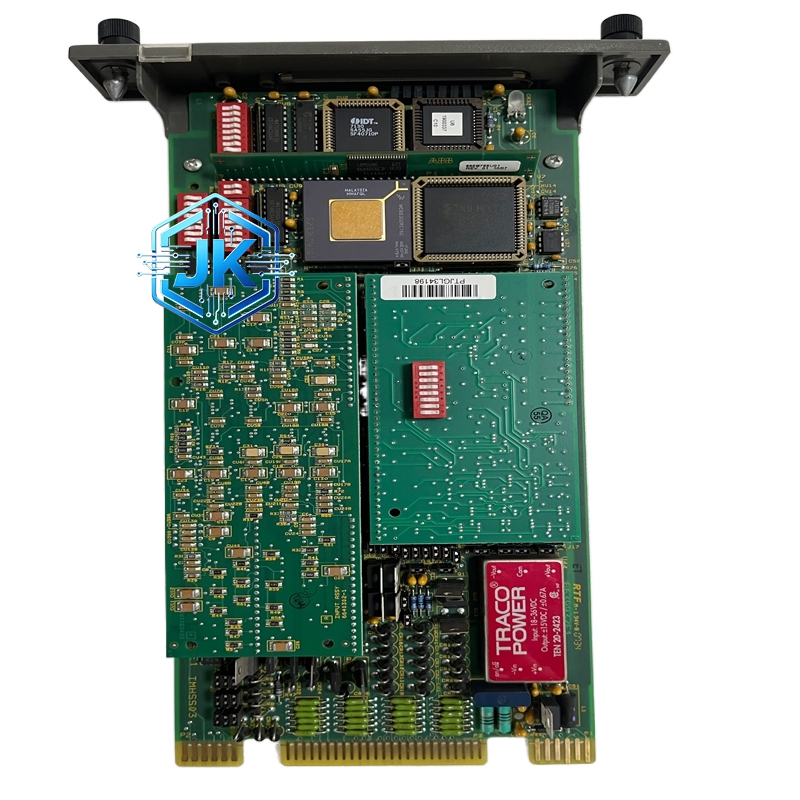

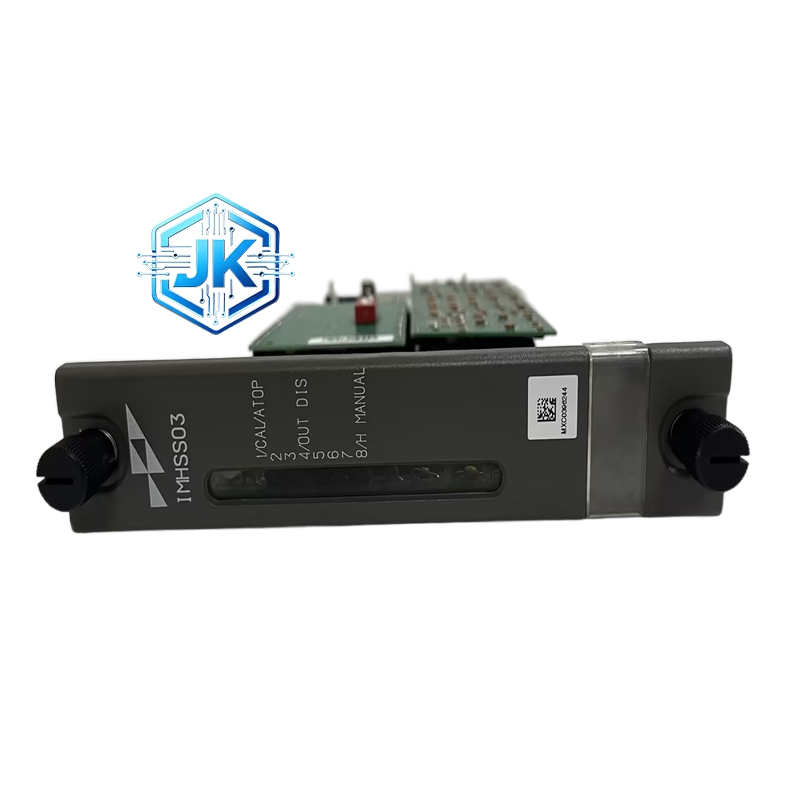

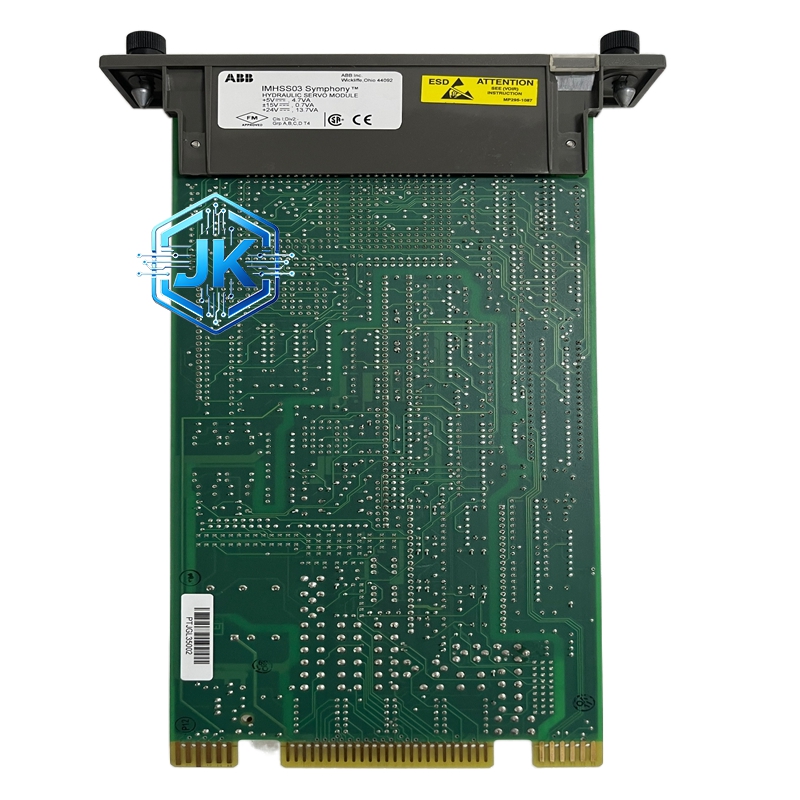

ABB IMHSS03 汽轮机液压伺服阀门位置控制模块
技术规格
| 参数项 | 技术参数 |
|---|---|
| 型号 | IMHSS03 |
| 系列 | Bailey INFI 90 |
| 通道数量 | 3个通道 |
| 输入电压 | 24V DC |
| 输入电压范围 | 24V DC ±20% |
| 额定电流 | 5A |
| 最大电流 | 10A |
| 输入信号类型 | 4-20 mA、±10 V模拟信号、数字信号 |
| 输出信号类型 | ±10 V模拟信号、数字信号 |
| 工作温度 | -20°C 至 +60°C |
| 工作温度范围 | -40°C 至 +70°C |
| 功耗 | <20 W |
| 通信接口 | RS-485 |
功能特点
- 高精度伺服控制: 精确控制位置、速度和扭矩
- 快速响应: 快速响应外部输入和命令
- 宽范围速度调节: 支持广泛的调速控制
- 先进控制算法: 采用先进的控制算法和优化设计
- 系统集成度高: 与MFP模块无缝配合使用
应用场景
- 涡轮机速度控制
- 阀门定位控制
- 工业阀门开度控制
- CNC机床
- 塑料注射成型机
- 冲压机
- 工业自动化系统
性能参数
- 控制精度: 高精度位置、速度和扭矩控制
- 响应速度: 快速响应外部输入
- 信号输入范围: 4-20 mA、0-10 V、±10 V
- 信号输出范围: ±10 V模拟信号
- 湿度: 0 至 95% RH（非冷凝）
- 防护等级: IP65
材质构成
- 外壳材质: 铝合金
- 内部组件: 伺服阀/I-H转换器接口电路
- 电路板材料: 高品质工业级PCB
- 连接器材料: 耐腐蚀铜合金
结构特征
- 尺寸: 220 mm x 110 mm x 60 mm
- 重量: 1.5 kg
- 安装方式: 面板安装或DIN导轨安装
- 接口类型: 模拟输出
- 结构: 紧凑模块化设计
工作原理
IMHSS03模块将多功能处理器模块（MFP）发送的控制信号转换为驱动伺服阀或I-H转换器的模拟信号，通过控制伺服阀或电机实现对涡轮机速度或阀门位置的精确控制。模块内置信号调理电路和微处理器，实现高精度的伺服控制。
安装要求
- 环境条件：温度-40°C至+70°C，湿度0-95% RH
- 防护等级：IP65
- 安装方式：面板安装或DIN导轨安装
- 连接MFP模块（IMMFP01、IMMFP02或IMMFP03）
- 连接伺服阀或I-H转换器
- 确保密封良好
使用注意事项
- 通常与IMFCS01频率计数模块配合使用
- 安装时需确保密封良好
- 定期进行液压系统检查
- 确保控制信号稳定
- 注意工作温度范围限制
- 避免在超出额定电流条件下使用
