描述

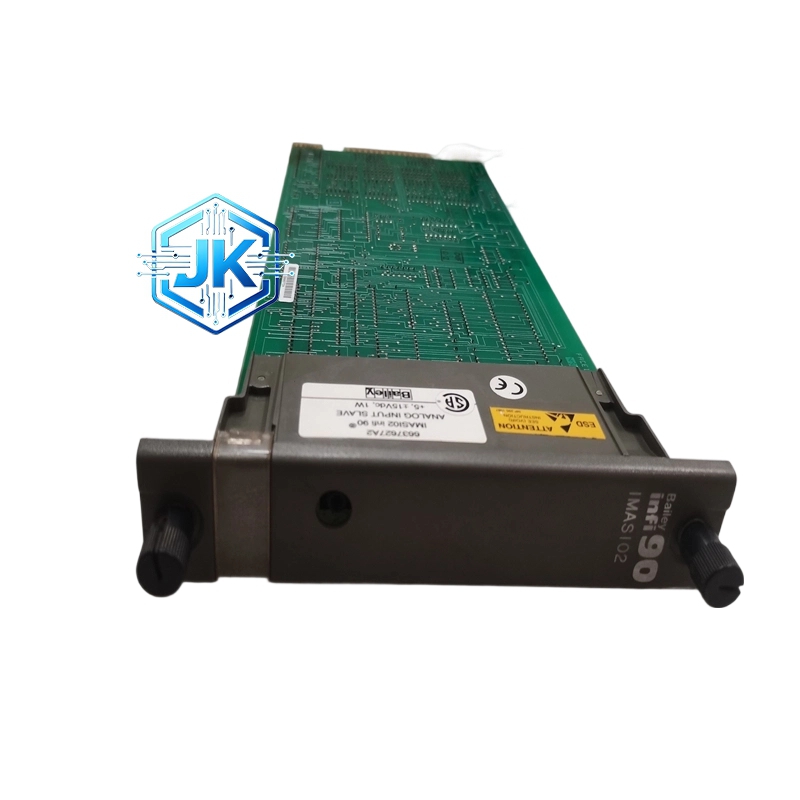

ABB IMAS102 UNITROL 励磁系统 4 通道模拟量输入模块
技术规格：
通道数量：4 通道
输入信号类型：4-20mA DC / 0-10V DC / 0-5V DC（每通道软件可独立配置）
输入阻抗：电流输入 250Ω，电压输入大于 1MΩ
分辨率：16 位（65536 级）
精度：满量程的 ±0.05%
更新速率：100ms（所有通道同时刷新）
隔离方式：通道间相互隔离 500V DC，对地隔离 500V DC
供电：DC 24V，IM 总线供电
功能特点：
每通道独立配置信号类型，无需跳线
具备断线检测功能，输入回路开路时自动报警
支持在线校准，无需断电调整零点和满度
内置 16 位 ADC，精度远高于 12 位模块
前面板 4 组 LED 指示灯，每通道一组
支持 HART 协议（4-20mA 通道）
支持热插拔
体积小巧，比 8 通道模块节省一半空间
应用场景：
UNITROL 5000 励磁系统的模拟量采集
UNITROL 1000 励磁系统的 AI 模块
需要 4 路高精度模拟量输入的励磁项目
辅助参数的精确采集
性能参数：
工作温度：-25°C 至 +70°C
MTBF：大于 150,000 小时
防护等级：IP20（前面板）
材质构成：
外壳为阻燃 PC 塑料，UL94 V-0
内部电路板为 FR-4 玻纤板，沉金工艺
接线端子为磷铜镀镍弹簧式 Push-in 端子
ADC 芯片为 ABB 原装 16 位工业级芯片
结构特征：
标准欧洲卡尺寸（160mm x 115mm）
前面板设有 4 组 LED 指示灯（每通道一个）
底部 IM 总线连接器（56 针）
背部为 3 排接线端子：第一排 4 路 AI 正极，第二排 4 路 AI 负极/公共端，第三排屏蔽端
工作原理：
现场信号经屏蔽电缆进入端子，通过多路模拟开关依次选通，送入 16 位 ADC 采样。ADC 将模拟量转换为 0-65535 的数字量，经数字滤波后通过 IM 总线上传控制器。断线检测电路持续监测输入回路阻抗，开路时报警。
安装要求：
模拟量电缆使用屏蔽双绞线，屏蔽层单端接地
电流信号和电压信号使用不同端子排，不可混接
模块与变频器之间电缆间距大于 30cm
使用注意事项：
首次上电前在 Control Builder 中配置每通道量程和工程单位
严禁将外部电源直接加到输入端子
定期用标准信号源校验精度
不要在带电状态下拔插接线端子
