描述

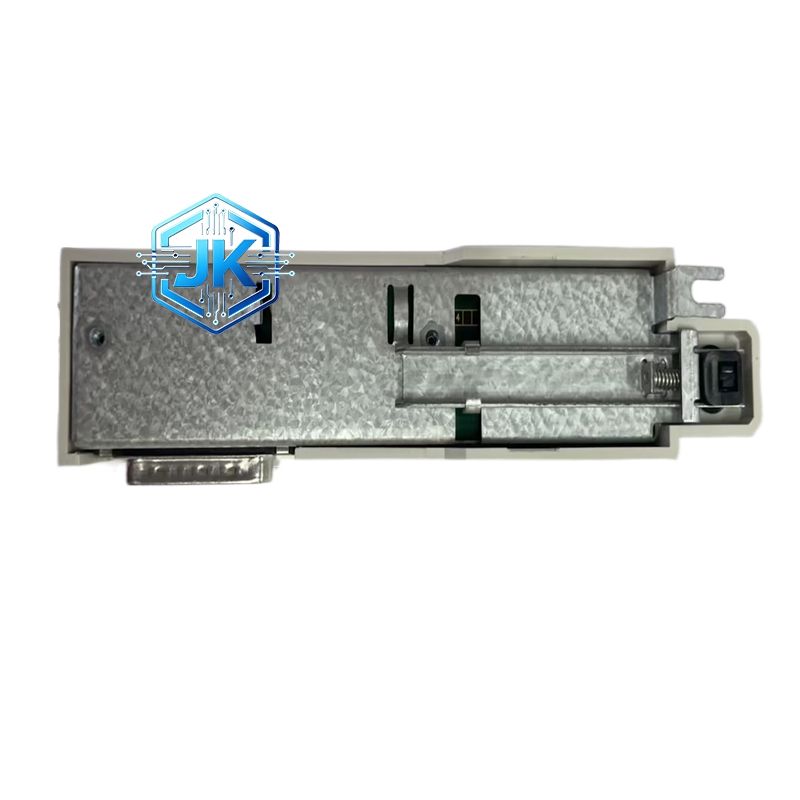

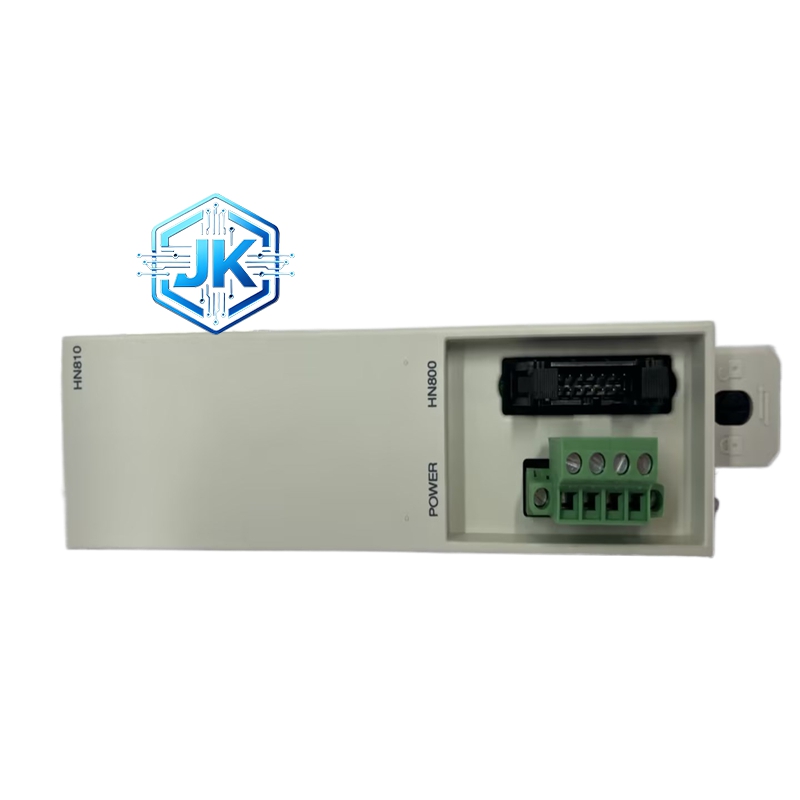

ABB HN810A 工业电源模块
- 输入电压：230V AC±10%，支持 115V AC 切换适配
- 额定输出电压：24VDC（主输出）、5VDC（辅助输出）
- 额定输出电流：10A（24VDC）、2A（5VDC）
- 额定功率：250W
- 转换效率：≥93%
- 工作温度：-10℃~+40℃
- 存储温度：-40℃~+70℃
- 绝缘耐压：AC2000V/1min
- 防护等级：IP20
- 尺寸（宽 × 高 × 深）：175mm×60mm×240mm
- 重量：2.8kg
功能特点
- 宽电压输入设计，适配电网波动工况，抗电压骤升骤降冲击
- 内置过压、过流、短路、过热、反接保护，故障自动断电
- 主动式 PFC 功率校正，降低谐波污染，提升电网利用率
- 低纹波输出，电压波动≤±0.2%，保障弱电信号稳定
- 支持热插拔，不停机可更换，适配连续生产场景
- 远程监控接口，可实时监测输出电压、电流及故障状态
性能参数
空载功耗≤8W，满载温升≤35K，动态响应时间≤20ms，MTBF（平均无故障时间）≥500,000 小时，可 24 小时全年不间断运行。
材质构成
外壳采用冷轧钢板静电喷塑，防腐蚀抗震动；内部搭载进口高频开关电源芯片、全封闭高频变压器、耐高压电解电容、大功率散热鳍片；接线端子为加厚黄铜镀锡材质，PCB 板为阻燃玻纤板，表面喷涂防潮绝缘涂层。
结构特征
立式紧凑型模块化结构，正面配置电源指示灯、故障告警灯、输出电压调节旋钮；顶部预留散热风道，底部配备标准 DIN 导轨安装卡扣；内部元器件分区排布，供电回路与保护回路独立隔离，布局规整便于检修。
工作原理
接入工业交流电后，经 EMI 滤波电路净化杂波，再通过整流桥将交流电转为直流电，由高频开关逆变电路降压稳压，经输出滤波电路优化波形，输出稳定 24VDC/5VDC；同时实时监测输出参数，异常时触发保护电路切断输出，故障解除后自动恢复供电。
优势亮点
原厂原装适配 ABB 全系 DCS/PLC 系统，兼容性无偏差；工业级宽温设计，耐高温耐老化，恶劣工况寿命长达 10 年；高效低耗，长期运行节能显著；多重保护机制，彻底杜绝电源故障引发系统停机；安装便捷，维护简单，大幅降低运维成本。
适用行业
火力发电、新能源电站、石油化工、冶金钢铁、水泥建材、造纸印刷、水处理自动化、大型制造业流水线、轨道交通控制系统。
安装要求
采用标准 DIN 导轨嵌入式安装，安装位置预留≥50mm 散热空间；远离大功率变频器、电机等强电磁干扰设备；接线严格区分输入输出正负极，固定螺丝紧固无松动；多台并联时间距≥30mm，避免热积聚。
使用注意事项
严禁超额定电流长期负载运行；设备断电后静置 5 分钟再进行拆装检修；禁止在高粉尘、高油污、强腐蚀性气体环境中裸露使用；定期清理散热鳍片灰尘，每月检查接线端子紧固状态；长期停机需断开输入电源，避免静态损耗。
